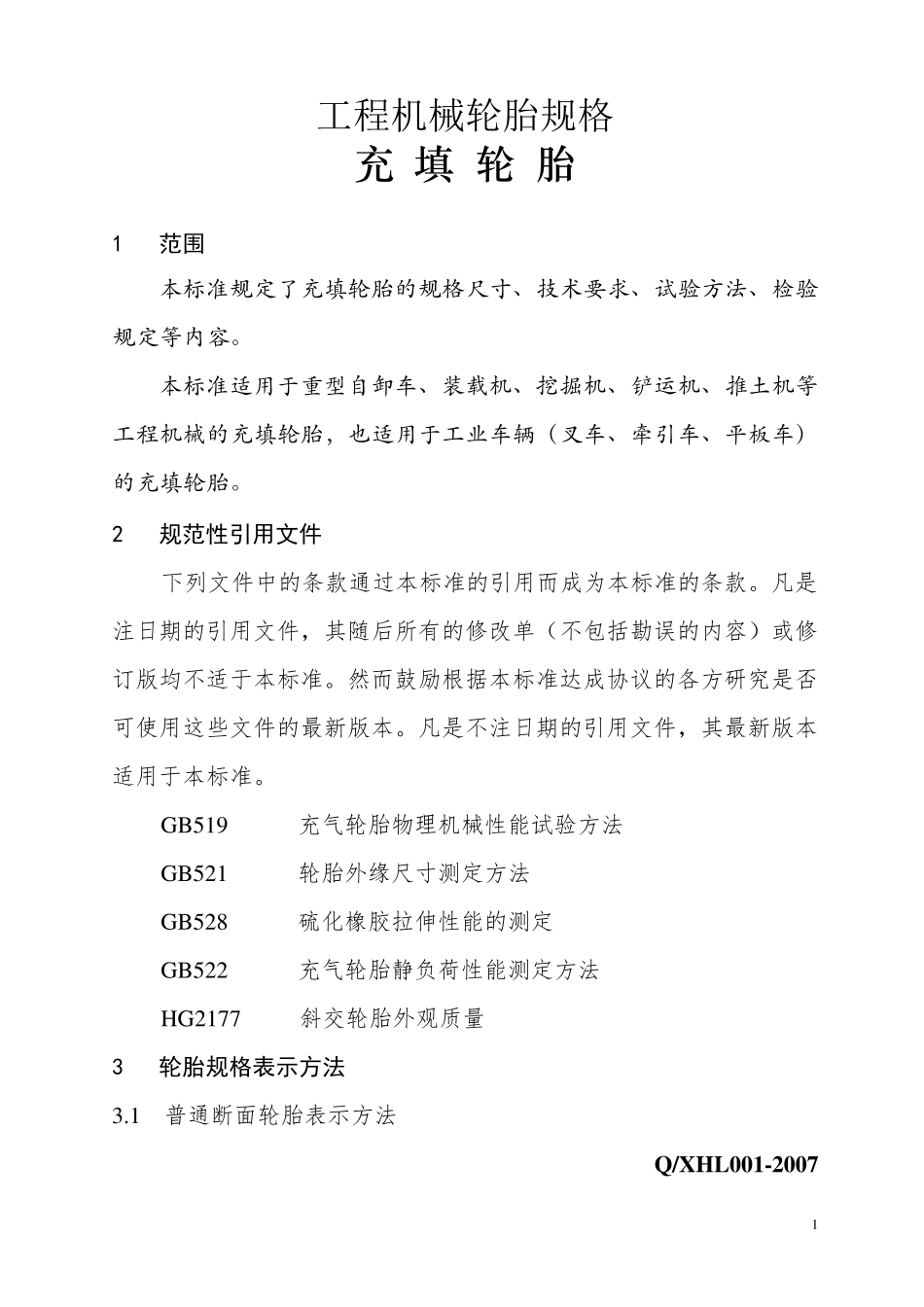

1 工程机械轮胎规格 充 填 轮 胎 1 范围 本 标 准 规 定 了 充 填 轮 胎 的 规 格 尺 寸 、 技 术 要 求 、 试 验 方 法 、 检 验规 定 等 内 容 。 本 标 准 适 用 于 重 型 自 卸 车 、 装 载 机 、 挖 掘 机 、 铲 运 机 、 推 土 机 等工 程 机 械 的 充 填 轮 胎 ， 也 适 用 于 工 业 车 辆 （ 叉 车 、 牵 引 车 、 平 板 车 ）的 充 填 轮 胎 。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适于本标准。然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB519 充气轮胎物理机械性能试验方法 GB521 轮胎外缘尺寸测定方法 GB528 硫化橡胶拉伸性能的测定 GB522 充气轮胎静负荷性能测定方法 HG2177 斜交轮胎外观质量 3 轮胎规格表示方法 3.1 普通断面轮胎表示方法 Q/XHL001-2007 2 — 轮辋名义直径代号 轮胎名义断面宽度代号 示例：轮胎14.00-20 ①轮辋名义直径为20； ②轮胎名义断面宽度为14.00； ③表示为14.00-20 3.2 宽断面轮胎表示方法 × — 轮辋名义直径代号 轮胎名义断面宽度代号 轮胎名义直径代号 示例：轮胎27× 10-12 ①轮辋名义直径为12; ②轮胎名义断面宽度为10； ③轮胎名义直径为27； ④表示为27× 10-12。 4 技术要求 4.1 轮胎规格、基本参数主要尺寸、速度与负荷应符合表1 的规定 Q/XHL001-2007 3 工程机械充填轮胎 表 1 规格 Size 层级 PR 标准轮辋 Standrd rim 最大负荷（公斤） Max load（kg） 相应内压 Relative Pressure kpr 新胎充填后的尺寸（毫米） Inlated side of newtype（mm） 15km/h 35km/h 断面宽（mm） See w 外直径（mm） Out D 4.00-8 8 2.50 1000 840 800 108 423 5.00-8 10 3.00 1045 870 880 131 469 12 1138 950 1020 15×7-8 16 5.50 2323 1936 1050 194 381 16×6-8 16 4.33 2010 1674 1050 170 406 18×7-8 16 4.33 1826 1522 1020 168 465 18 1894 1578 1050 6.00-9 10 4.00 1824 1520 880 160 545 12 2028 1690 1050 7.00-9 10 5.00S 2580 2150 850 190...
