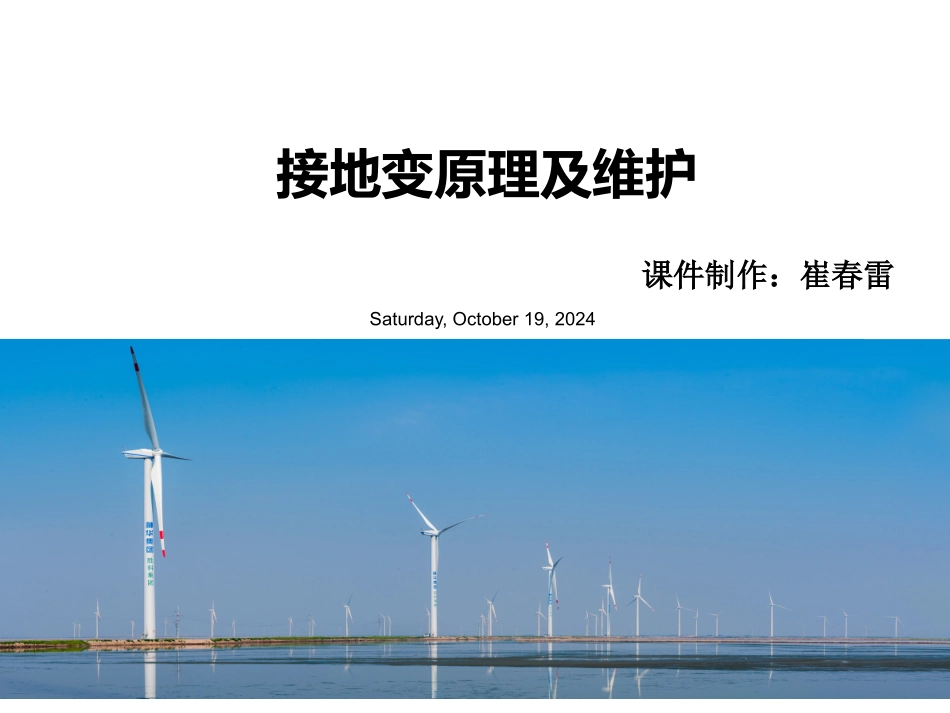

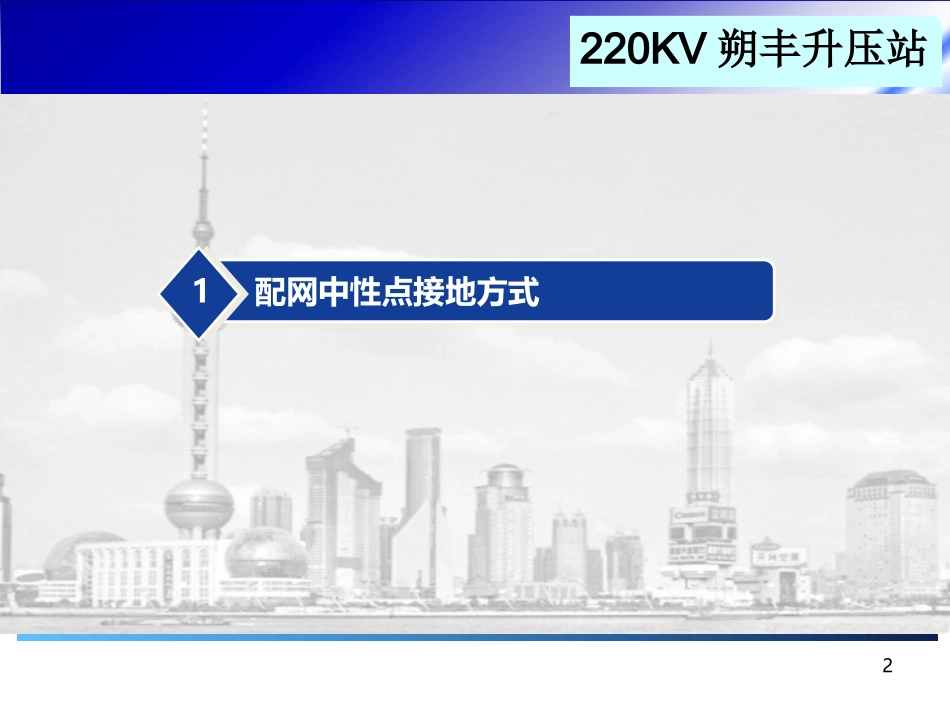

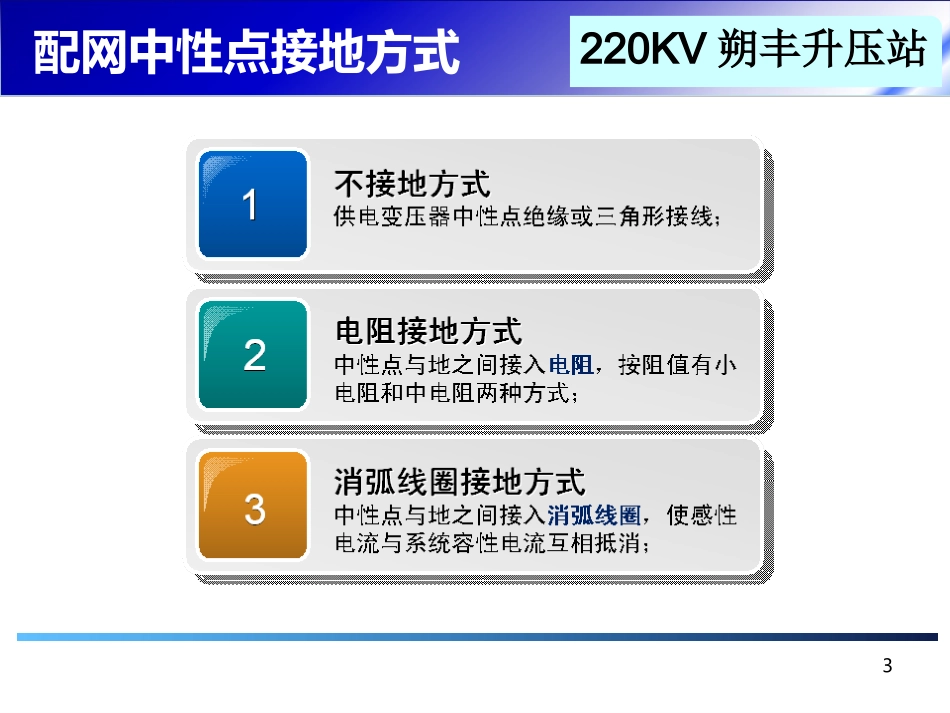

Saturday,October19,2024Copyright©SieyuanElectricCo.,Ltd.AllRightsReserved.接地变原理及维护课件制作：崔春雷2配网中性点接地方式1220KV朔丰升压站3配网中性点接地方式220KV朔丰升压站4配网中性点接地方式3kV～10kV不直接连接发电机的系统和35kV、66kV系统，当单相接地故障电容电流不超过10A时，应采用不接地方式。电容电流小于10A，由于发生单相接地故障时，接地电弧能够自动熄灭，系统可带故障运行2小时。不能抑制铁磁谐振过电压。220KV朔丰升压站5配网中性点接地方式电阻接地方式特点：系统绝缘水平较低；比较容易隔离故障线路；跳闸停电次数较多；短路电流大：6kV～35kV主要由电缆线路构成的送、配电系统，单相接地故障电容电流较大时，可采用低电阻接地方式，但应考虑供电可靠性要求、故障时瞬态电压、瞬态电流对电气设备的影响、对通信的影响和继电保护技术要求以及本地的运行经验等。220KV朔丰升压站6中性点接地方式和系统绝缘水平、供电可靠性、设备投资、人身安全等相关小结接地方式供电可靠性绝缘要求不接地高高电阻接地低低谐振接地高中等220KV朔丰升压站7电阻接地方式2220KV朔丰升压站电阻接地的理论依据DL-T620—1997交流电气装置的过电压保护和绝缘配合3.1.46kV～35kV主要由电缆线路构成的送、配电系统，单相接地故障电容电流较大时，可采用低电阻接地方式，但应考虑供电可靠性要求、故障时瞬态电压、瞬态电流对电气设备的影响、对通信的影响和继电保护技术要求以及本地的运行经验等。3.1.56kV和10kV配电系统以及发电厂厂用电系统，单相接地故障电容电流较小时，为防止谐振、间歇性电弧接地过电压等对设备的损害，可采用高电阻接地方式。8220KV朔丰升压站系统图9220KV朔丰升压站10电阻接地的基本工作原理u通过在系统中性点接入电阻，当系统发生单相接地时提供阻性电流，使故障回路零序电流增大，使系统快速切除故障。IgIgIRIRIcIcRR220KV朔丰升压站11电阻接地的优点设备承受的过电压水平低比较容易隔离故障线路抑制铁磁谐振220KV朔丰升压站12电阻接地带来的问题系统跳闸次数增多故障点电流增大对通讯设备的干扰和对人身安全的威胁供电可靠性降低高阻接地保护有死区带来的问题220KV朔丰升压站成套产品型号及含义13220KV朔丰升压站ENGR-35-700-1035kv700A智能化监控抗拉强度高专用接地变专业电阻柜绝缘水平高型式试验验证ENGR成套产品性能特点成套产品性能特点14220KV朔丰升压站接地电阻附件-户内组合柜15220KV朔丰升压站系统电压（kV）35阻值（Ω）30故障电流（A）30接地电阻附件-户内组合柜16220KV朔丰升压站DKSC-1500/35额定容量1500额定电流（A）630接地电阻附件-智能型监控装置接地电阻智能控制器17220KV朔丰升压站设备维护18220KV朔丰升压站设备维护19220KV朔丰升压站谢谢
