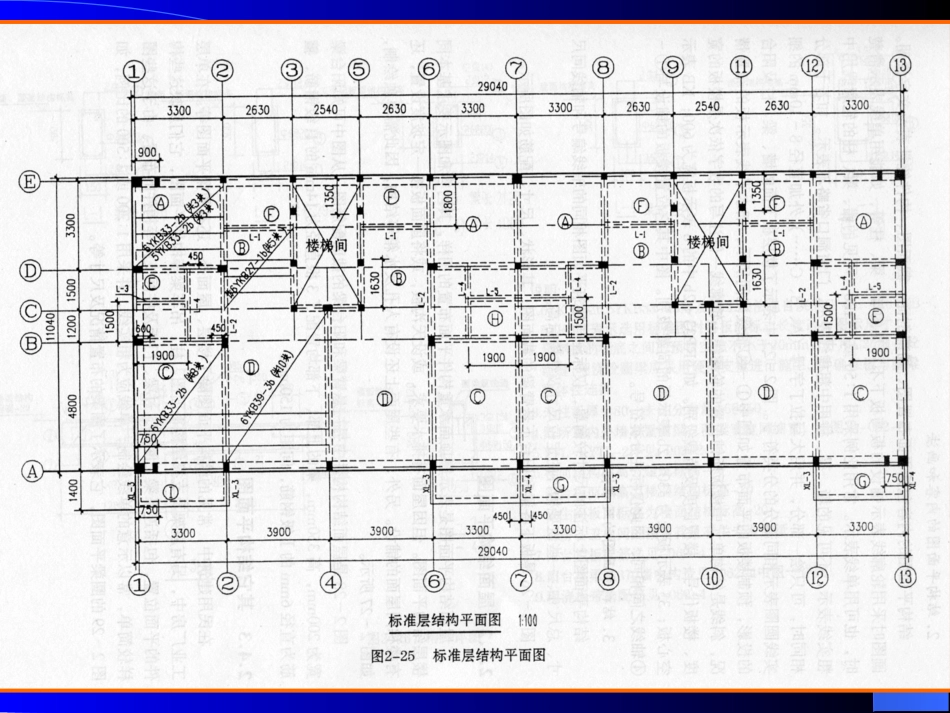

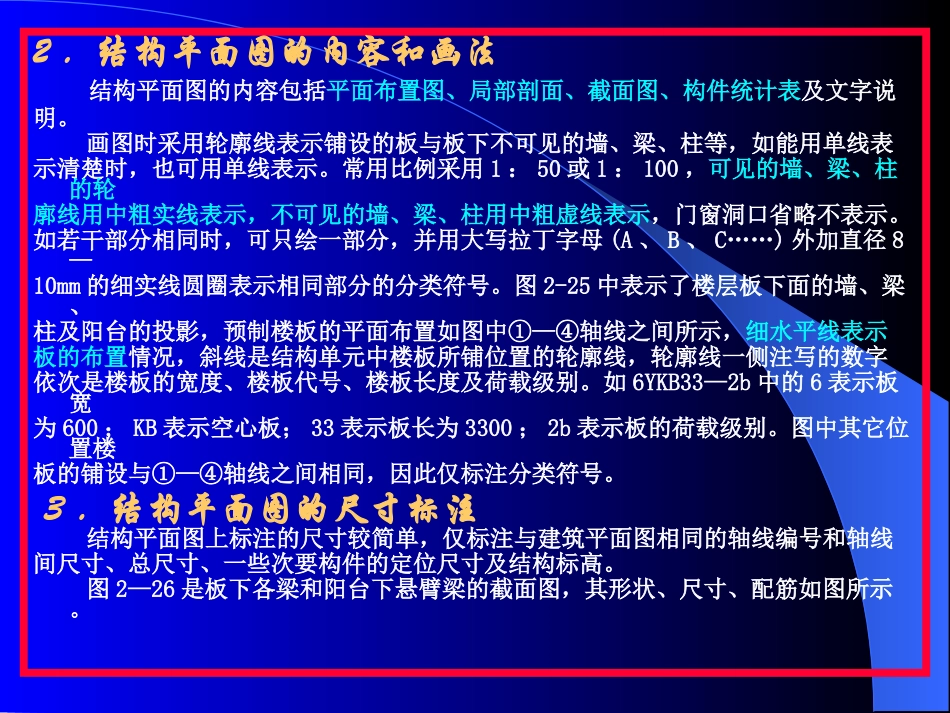

3.43.4结构布置平面图结构布置平面图结构平面图是表示房屋各层承重构件布置的设置情况及相互关系的图样，它是施工时布置或安放各层承重构件、制作圈梁和浇筑现浇板的依据。原则上每层建筑都需画出它的结构平面图，但一般因底层地面直接做在地基上，它的做法、材料等已在建筑详图中表明，无需再画底层结构布置图，因此—般民用建筑主要有楼层结构平面图和屋面结构平面图等。3.4.1楼层结构平面图1．结构平面图的形成结构平面图的形成是假想楼层板铺设后，上面未做处理所绘的水平投影图。它是根据各层建筑平而的布置或上部结构而确定的平面布置图，若各层平面布置不同，则需要绘出不同层的结构平面图；若各层平面布置均相同，可只绘一个结构平面图，称标准层结构平面图。2．结构平面图的内容和画法结构平面图的内容包括平面布置图、局部剖面、截面图、构件统计表及文字说明。画图时采用轮廓线表示铺设的板与板下不可见的墙、梁、柱等，如能用单线表示清楚时，也可用单线表示。常用比例采用1：50或1：100，可见的墙、梁、柱的轮廓线用中粗实线表示，不可见的墙、梁、柱用中粗虚线表示，门窗洞口省略不表示。如若干部分相同时，可只绘一部分，并用大写拉丁字母(A、B、C……)外加直径8—10mm的细实线圆圈表示相同部分的分类符号。图2-25中表示了楼层板下面的墙、梁、柱及阳台的投影，预制楼板的平面布置如图中①—④轴线之间所示，细水平线表示板的布置情况，斜线是结构单元中楼板所铺位置的轮廓线，轮廓线一侧注写的数字依次是楼板的宽度、楼板代号、楼板长度及荷载级别。如6YKB33—2b中的6表示板宽为600；KB表示空心板；33表示板长为3300；2b表示板的荷载级别。图中其它位置楼板的铺设与①—④轴线之间相同，因此仅标注分类符号。3．结构平面图的尺寸标注结构平面图上标注的尺寸较简单，仅标注与建筑平面图相同的轴线编号和轴线间尺寸、总尺寸、一些次要构件的定位尺寸及结构标高。图2—26是板下各梁和阳台下悬臂梁的截面图，其形状、尺寸、配筋如图所示。3.4.2屋面结构平面图屋面结构平面图是表示屋顶面承重构件平面布置的图样，其内容和图示要求基本同楼层结构平面图。但因屋面有排水要求，或设天沟板，或将屋面板按一定坡度设置，还有楼梯间屋面的铺设。另外，有些屋面上还设有人孔及水箱等结构，因此需单独绘制，如图2—27所示。图2—28是屋面结构构件中另一悬臂梁和阳台梁的截面配筋图。从图中可知阳台梁宽为200mm，高350mm，梁的上部、下部均置配了3根直径为14mm的II级钢筋，箍筋为直径6mm的I级钢筋，间距为150mm。3.4.3其它结构平面图在民用建筑中，常见的结构平面图除了楼层、屋面外，还有圈梁平面图等。在单层工业厂房中，另有屋架及支撑结构平面图，柱、吊车梁等构件平面图，它们反映这些构件的平面位置，包括连系梁、圈梁、过梁、门板及柱间支撑等构件的布置。由于这些图样较简单，常以示意的单线绘制，单线应为粗实线，并采用1：200或1：500的比例，如图2-29的圈梁平面图，它表示了圈梁的布置情况及尺寸等。3.53.5结构施工图的平面整体表示法结构施工图的平面整体表示法结构施工图的平面整体表示法(简称平法)是近年来我国工程设计人员对传统结构施工图表示法的重大改革。它作图简洁，表达清晰，省时省力，适用于常用的现浇柱、梁、剪力墙的结构施工图。目前已广泛应用于各设计单位和建设单位。按平法绘制的结构施工图由平法施工图和标准构件详图组成。根据各类构件的平法制图规则，在标准层平面布置图上直接表示各构件的尺寸、配筋和选用标准构造详图。平法施工图表示各构件的尺寸和配筋有列表注写、平面注写、截面注写3种方式。本节简要介绍柱和粱的平面整体表示法。3.5.1柱的平面整体表示法柱的平面整体表示法是在绘出柱的平面布置图的基础上，采用列表注写方式或截面注写方式来表示柱的截面尺寸和钢筋配置的结构施工图。1．列表注写方式以适当比例绘出柱的标准层平面布置图，包括框架柱、梁上柱等，标注出柱的轴线编号、轴线间尺寸，并将所有柱进行编号(构件代号、柱的序号)，在同一编号的柱中选一根柱的截面，以轴线为界，标注出柱的截面尺寸。再列出柱表，在表中注写...
