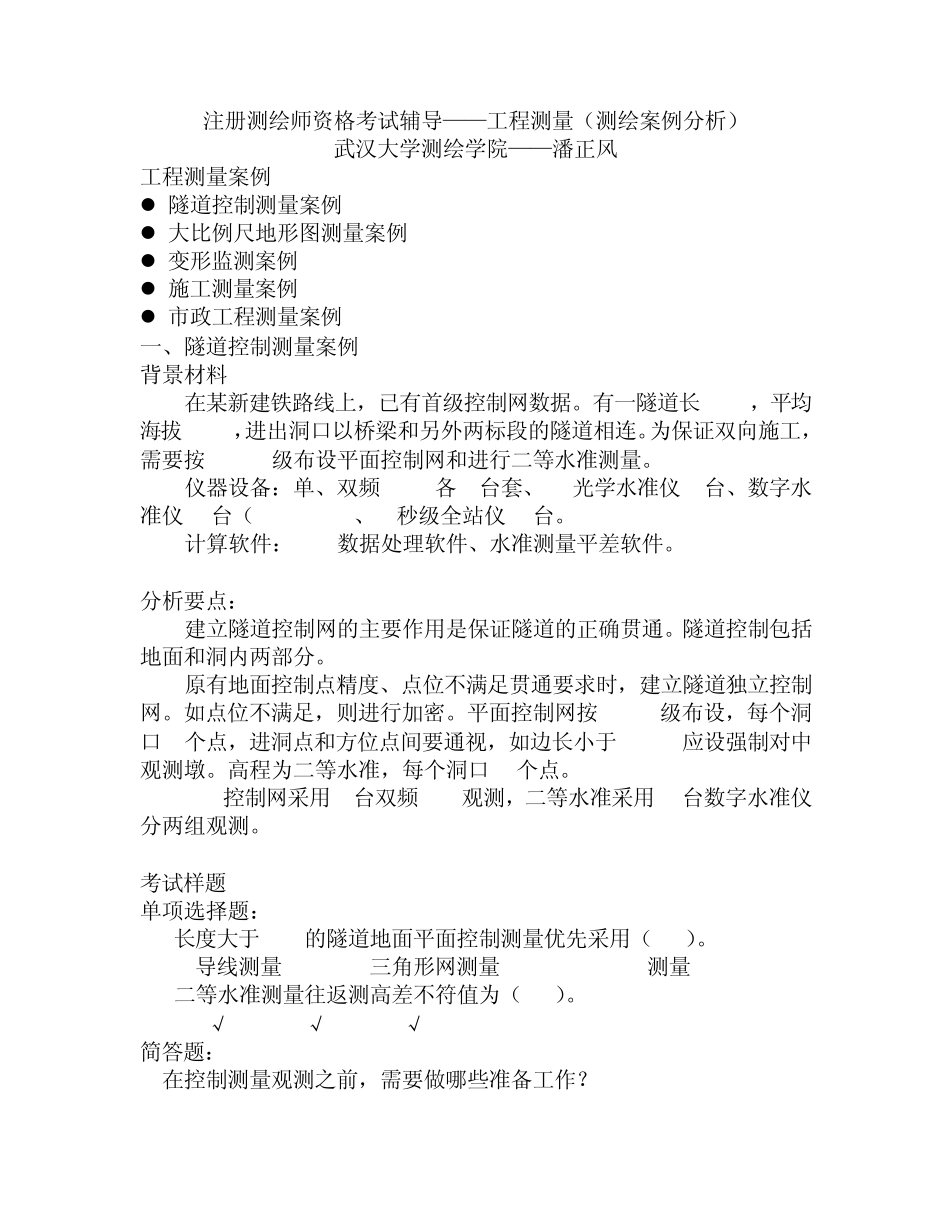

注册测绘师资格考试辅导——工程测量（测绘案例分析） 武汉大学测绘学院——潘正风 工程测量案例  隧道控制测量案例  大比例尺地形图测量案例  变形监测案例  施工测量案例  市政工程测量案例 一、隧道控制测量案例 背景材料 在某新建铁路线上，已有首级控制网数据。有一隧道长 10Km，平均海拔 500m，进出洞口以桥梁和另外两标段的隧道相连。为保证双向施工， 需要按 GPS C级布设平面控制网和进行二等水准测量。 仪器设备：单、双频 GPS 各 6台套、S3光学水准仪 5台、数字水准仪 2台（0.3mm/Km)、2 秒级全站仪 3台。 计算软件：GPS 数据处理软件、水准测量平差软件。 分析要点： 建立隧道控制网的主要作用是保证隧道的正确贯通。隧道控制包括地面和洞内两部分。 原有地面控制点精度、点位不满足贯通要求时，建立隧道独立控制网。如点位不满足，则进行加密。平面控制网按 GPS C级布设，每个洞口 3个点，进洞点和方位点间要通视，如边长小于 500 m 应设强制对中观测墩。高程为二等水准，每个洞口 2个点。 GPS控制网采用 6台双频 GPS观测，二等水准采用 2台数字水准仪分两组观测。 考试样题 单项选择题： 1.长度大于 4Km的隧道地面平面控制测量优先采用（ C ）。 A.导线测量 B.三角形网测量 C.GPS测量 2.二等水准测量往返测高差不符值为（ A ）。 A.4√K B.6√K C.8√K 简答题： 1.在控制测量观测之前，需要做哪些准备工作？ 资料收集、现场踏勘、选点埋石、方案设计。 2.为满足工程需要，应选用哪些仪器进行测量？ 采用 6台双频 GPS接收机和 2台数字水准仪。 3.最终提交的成果应包括哪些内容？ （1）技术设计书 （2）仪器检验校正资料 （3）控制网图、点之记 （4）控制测量外业观测资料 （5）控制测量计算及成果资料 （6）所有测量成果及图件电子文件 二、大比例尺地形图测量案例 背景材料： 某水库规划为城市供水，需进行水库地区地形测量。测区面积15Km2，为丘陵地区，海拔高 50～120m。山上灌木丛生，通视较差。需遵照《城市测量规范》1︰1000地形图，工期 60 天。 已有资料：国家二等三角点 1 个、D 级GPS点 1 个，国家一等水准点 2 个。作为平面和高程控制起算点。 坐标和高程系统、基本等高距、图幅分幅：采用 54北京坐标系和1956年黄海高程系。基本等高距1.0m。50×50矩形分幅。 提交成果资料： （1）技术设计书 （2）仪器检验校正...
