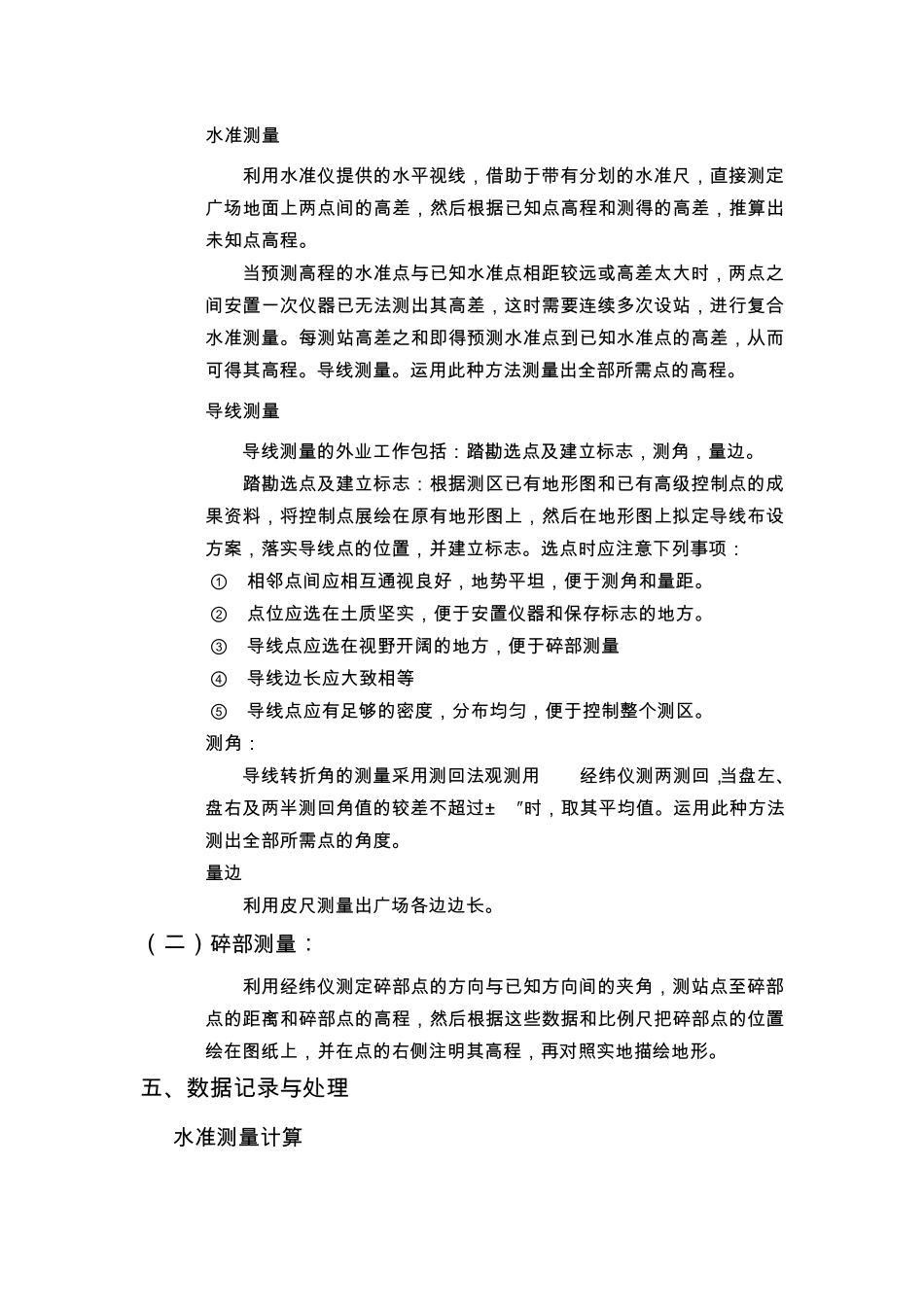

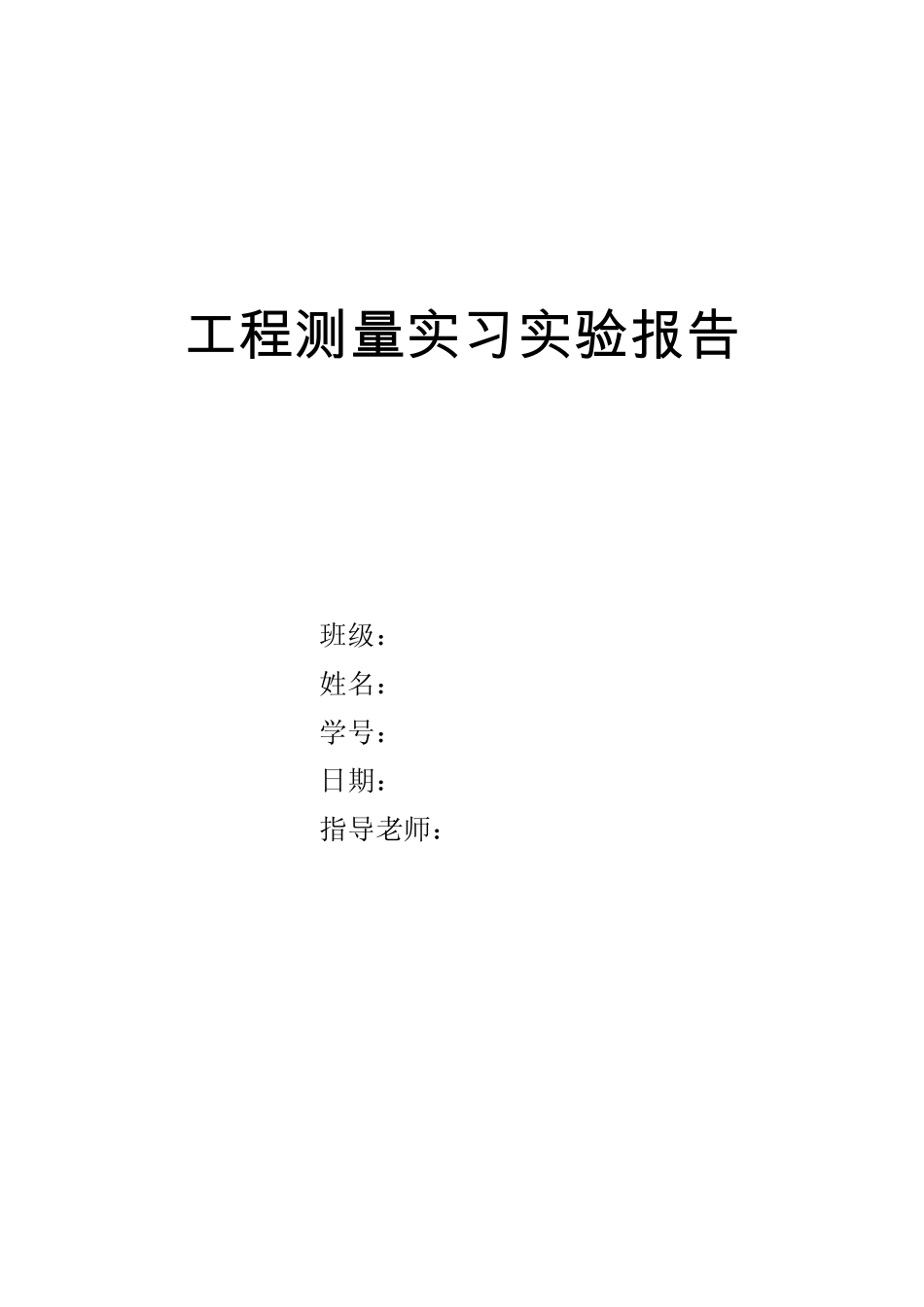

工 程 测 量 实 习实 验报告 班级： 姓名： 学号： 日期： 指导老师： 一 、实习目的 水利水电工程测量教学实习是工程测量教学的重要组成部分，它的目的是使学生对所学的理论知识和基本技能进行系统全面的复习，以得到进一 步的巩固，为专业课的学习打下坚实的基础，更是培养我们动手能力和训练严格的科学态度和作风的手段。通过实地测量主楼前广场的各项距离、高程等数据，更好地锻炼和巩固在前期学习中学到的测量学知识，并通过控制网的建立、地形点的测绘、手绘成图等，可以增强测绘地面点的概念，提高解决工程中实际测量问题的能力，为今后参加工作打下坚实的基础。 二、实习安排 1. 时间 1) 2012年 6月 18日---6月 22日 2) 7月 2日---7月 3日 2. 地点 华北电力大学主楼西侧广场 3. 同组人员 钟馨、朱倩茜、王丙玉、马源、谢开杰 4. 实习内容 1) 实习基地区域平面控制测量 2) 实习基地高程控制测量 3) 绘制平面图 三、实习器材 1) DS3型微倾式水准仪 2) DJ6型光学经纬仪 3) 塔尺、三脚架、皮尺、测钎 4) 直尺、A3图纸等绘图工具 四、实习步骤 （一 ）控制测量 1. 水准测量 利用水准仪提供的水平视线，借助于带有分划的水准尺，直接测定广场地面上两点间的高差，然后根据已知点高程和测得的高差，推算出未知点高程。 当预测高程的水准点与已知水准点相距较远或高差太大时，两点之间安置一次仪器已无法测出其高差，这时需要连续多次设站，进行复合水准测量。每测站高差之和即得预测水准点到已知水准点的高差，从而可得其高程。导线测量。运用此种方法测量出全部所需点的高程。 2. 导线测量 导线测量的外业工作包括：踏勘选点及建立标志，测角，量边。 踏勘选点及建立标志：根据测区已有地形图和已有高级控制点的成果资料，将控制点展绘在原有地形图上，然后在地形图上拟定导线布 设方案 ，落 实 导线点的位 置，并 建立标志。选点时应 注 意 下 列 事 项 ： ① 相邻 点间应 相互 通 视良 好 ，地势 平坦 ，便 于测角和量距。 ② 点位 应 选在土 质 坚 实 ，便 于安置仪器和保 存 标志的地方。 ③ 导线点应 选在视野 开 阔 的地方，便 于碎 部测量 ④ 导线边长 应 大致 相等 ⑤ 导线点应 有足 够 的密 度 ，分布 均 匀 ，便 于控制整 个 测区。 1) 测角： 导线转 折 角的测量采 用测回 法观 测用 DJ6经 纬...
