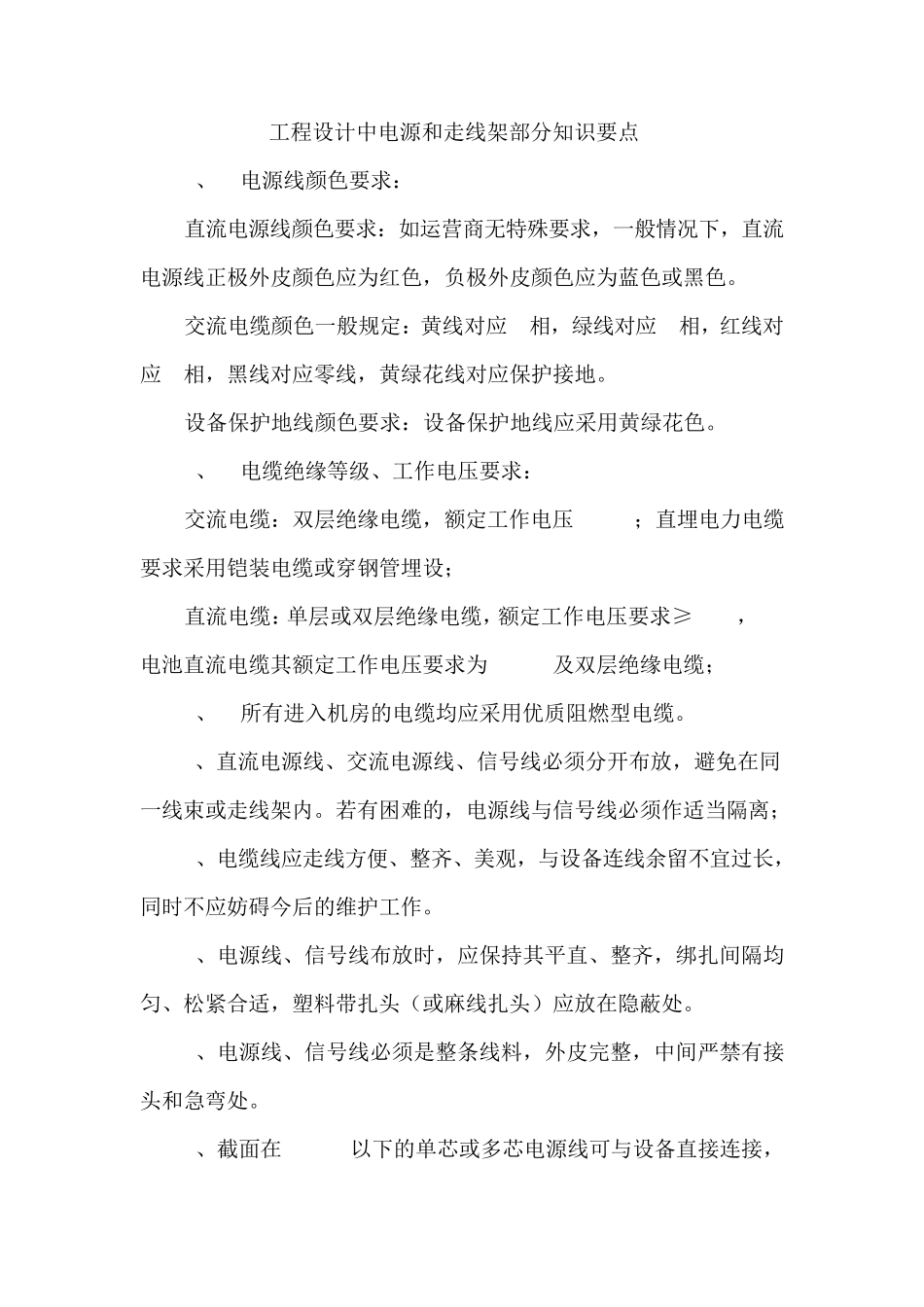

工程设计中电源和走线架部分知识要点 1、 电源线颜色要求： 直流电源线颜色要求：如运营商无特殊要求，一般情况下，直流 电源线正极外皮颜色应为红色，负极外皮颜色应为蓝色或黑色。 交流电缆颜色一般规定：黄线对应A相，绿线对应B相，红线对 应C相，黑线对应零线，黄绿花线对应保护接地。 设备保护地线颜色要求：设备保护地线应采用黄绿花色。 2、 电缆绝缘等级、工作电压要求： 交流电缆：双层绝缘电缆，额定工作电压1000V；直埋电力电缆要求采用铠装电缆或穿钢管埋设； 直流电缆：单层或双层绝缘电缆，额定工作电压要求≥600V，UPS电池直流电缆其额定工作电压要求为1000V及双层绝缘电缆； 3、 所有进入机房的电缆均应采用优质阻燃型电缆。 4、直流电源线、交流电源线、信号线必须分开布放，避免在同 一线束或走线架内。若有困难的，电源线与信号线必须作适当隔离； 5、电缆线应走线方便、整齐、美观，与设备连线余留不宜过长，同时不应妨碍今后的维护工作。 6、电源线、信号线布放时，应保持其平直、整齐，绑扎间隔均匀、松紧合适，塑料带扎头（或麻线扎头）应放在隐蔽处。 7、电源线、信号线必须是整条线料，外皮完整，中间严禁有接头和急弯处。 8、截面在 10mm2以下的单芯或多芯电源线可与设备直接连接，即在电源线端头制作接头圈，线头弯曲方向应与紧固螺栓、螺母的方向一致，并在导线与螺母间加装平垫片和弹簧垫片，拧紧螺母。 9、截面在10mm2以上的多股电源线端头应加装接线端子并镀锡，接线端子尺寸与导线线径相吻合，用压（焊）接工具压（焊）接牢固，接线端子与设备的接触部分应平整、并在接线端子与螺母间应加装平垫片和弹簧垫片，拧紧螺母。 10、电源线与设备端子连接时，不应使端子受到外界机械压力,以免设备端子受损。 11、较粗的电源线进入设备的一端应将外皮剥脱，并缠扎塑料绝缘带，各电源线缠扎长度一致。较细的电源线进入设备时在端头处可直接套上绝缘套管，套管松紧适度，长约 2～3cm。塑料绝缘带和绝缘套管的颜色如 1所述，以区分各种不同的电源线。 12、沿地槽布放电源线、信号线时，电缆不宜直接与地面接触，可用橡胶垫垫底。 13、沿墙布放电源线、信号线时，应将其牢固地卡在建筑物墙面或墙面线槽内，间隔均匀、平直。如电缆为铅皮应接地良好；如电缆为塑料外套，应使用绝缘材料绝缘。 14、电源线、信号线穿越上、下楼层或水平穿墙时，孔洞应加装口框保护，完工后应用阻燃和绝缘板材料盖封洞...
