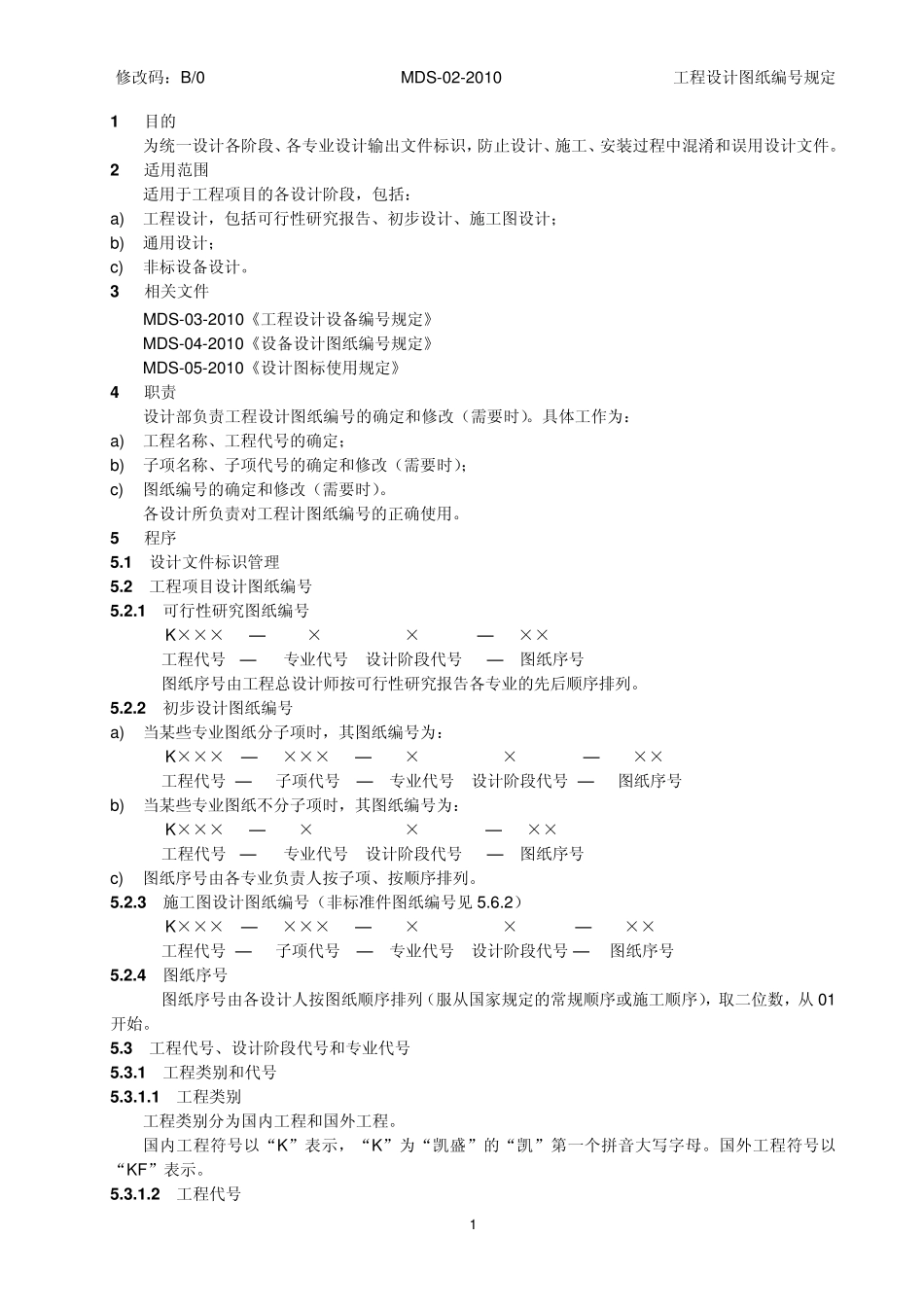

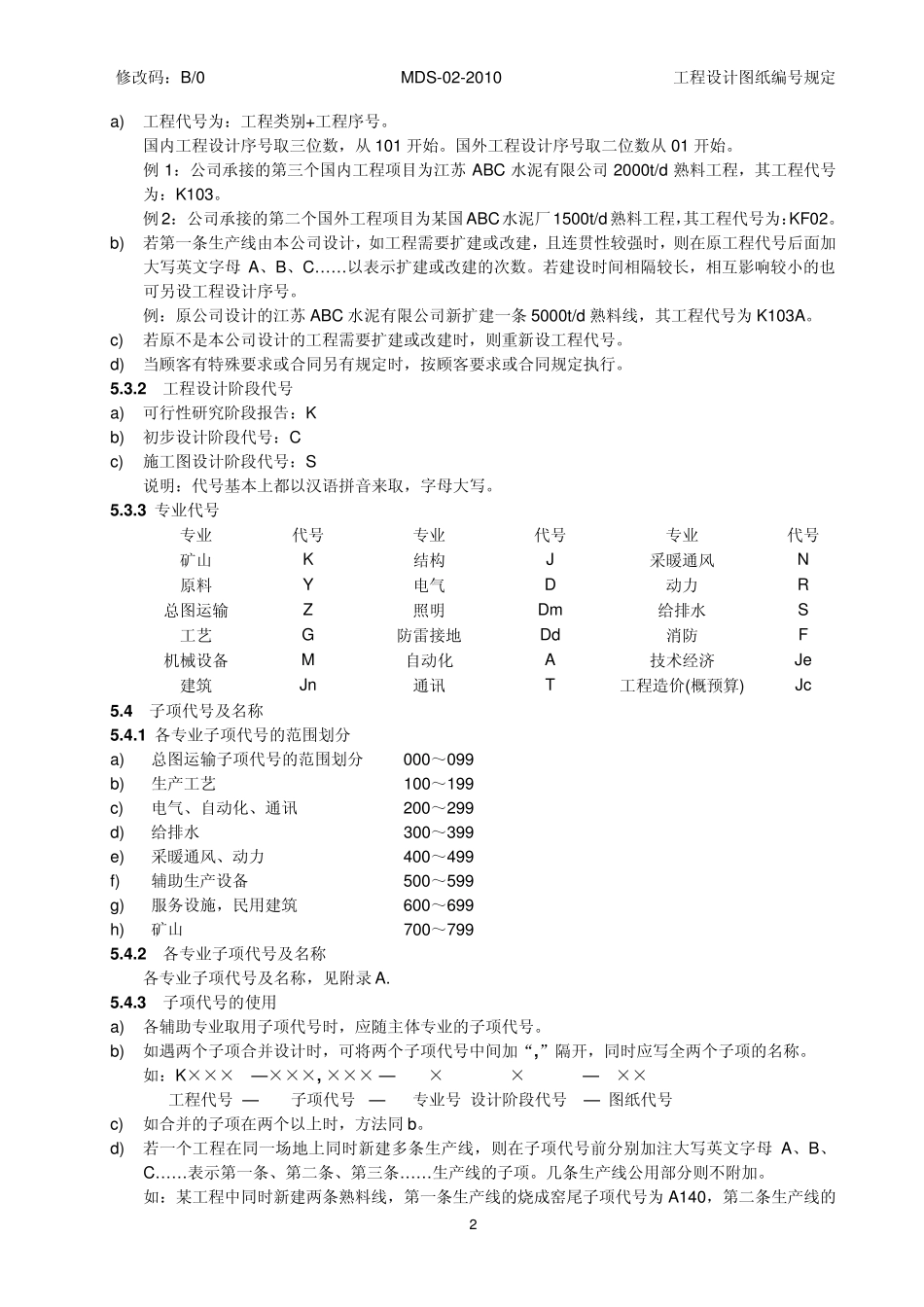

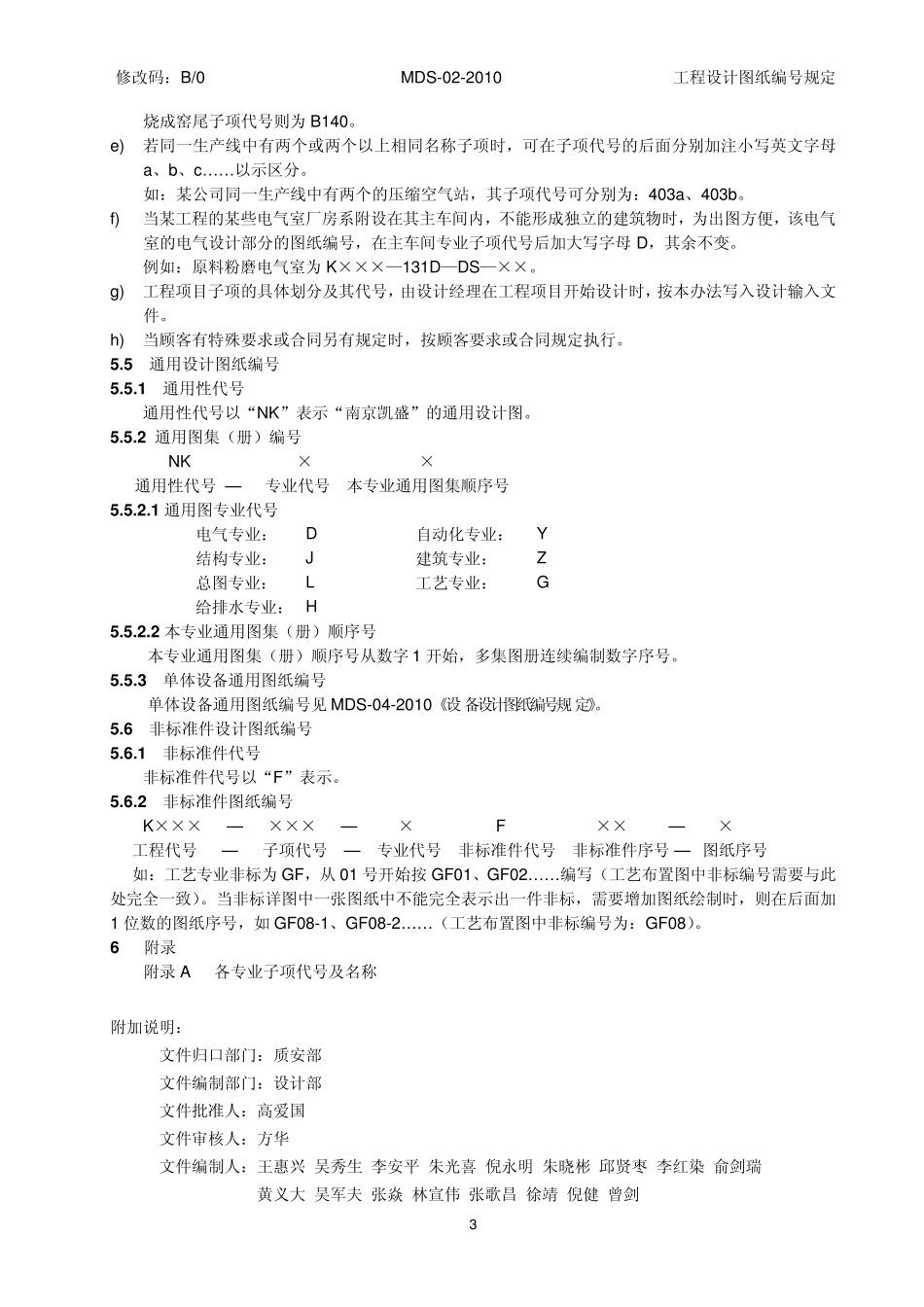

修改码：B/0 MDS-02-2010 工程设计图纸编号规定 1 1 目的 为统一设计各阶段、各专业设计输出文件标识，防止设计、施工、安装过程中混淆和误用设计文件。 2 适用范围 适用于工程项目的各设计阶段，包括： a) 工程设计，包括可行性研究报告、初步设计、施工图设计； b) 通用设计； c) 非标设备设计。 3 相关文件 MDS-03-2010《工程设计设备编号规定》 MDS-04-2010《设备设计图纸编号规定》 MDS-05-2010《设计图标使用规定》 4 职责 设计部负责工程设计图纸编号的确定和修改（需要时）。具体工作为： a) 工程名称、工程代号的确定； b) 子项名称、子项代号的确定和修改（需要时）； c) 图纸编号的确定和修改（需要时）。 各设计所负责对工程计图纸编号的正确使用。 5 程序 5 .1 设计文件标识管理 5 .2 工程项目设计图纸编号 5 .2 .1 可行性研究图纸编号 K××× — × × — ×× 工程代号 — 专业代号 设计阶段代号 — 图纸序号 图纸序号由工程总设计师按可行性研究报告各专业的先后顺序排列。 5 .2 .2 初步设计图纸编号 a) 当某些专业图纸分子项时，其图纸编号为： K××× — ××× — × × — ×× 工程代号 — 子项代号 — 专业代号 设计阶段代号 — 图纸序号 b) 当某些专业图纸不分子项时，其图纸编号为： K××× — × × — ×× 工程代号 — 专业代号 设计阶段代号 — 图纸序号 c) 图纸序号由各专业负责人按子项、按顺序排列。 5 .2 .3 施工图设计图纸编号（非标准件图纸编号见 5.6.2） K××× — ××× — × × — ×× 工程代号 — 子项代号 — 专业代号 设计阶段代号 — 图纸序号 5 .2 .4 图纸序号 图纸序号由各设计人按图纸顺序排列（服从国家规定的常规顺序或施工顺序），取二位数，从 01开始。 5 .3 工程代号、设计阶段代号和专业代号 5 .3 .1 工程类别和代号 5 .3 .1 .1 工程类别 工程类别分为国内工程和国外工程。 国内工程符号以“K”表示，“K”为“凯盛”的“凯”第一个拼音大写字母。国外工程符号以“KF”表示。 5 .3 .1 .2 工程代号 修 改 码 ： B/0 MDS-02-2010 工 程 设 计 图 纸 编 号 规 定 2 a) 工 程 代 号 为 ： 工 程 类 别 +工 程 序 号 。 国 内 工 程 设 计 序 号 取 三 位 数 ， 从 101 开 始 。 国 外...
