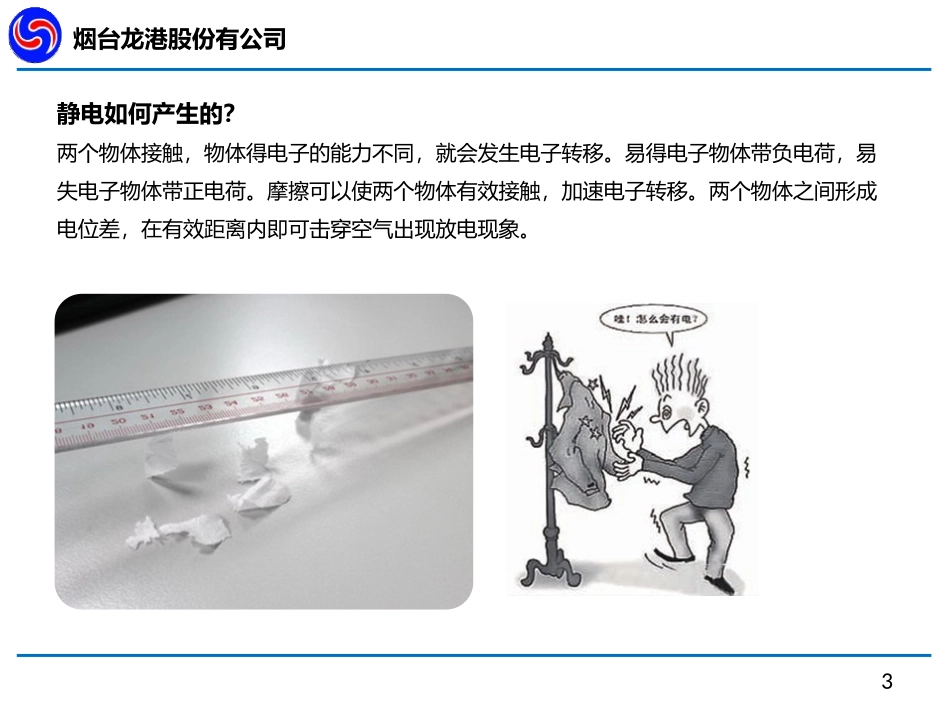

1静电接地规范化安全培训烟台龙港泵业股份有限公司企管部2序号检测种类检测要求检测频次责任部门1目视检查检查接地端子是否松动，接地线是否断裂。每天一次岗位2静电检测（设备到接地体）1.检测位置：设备接地点与接地体（接地排/电气接地端子）之间的电阻；2.静电接地电阻值：小于1X106Ω；3.当静电接地与电气保护接地共用时，按照电气保护接地电阻设置电阻值：4Ω；4.当设备距离接地体较远时，需要使用辅助跨接线连接接地体与万用表；5.低电阻检测使用万用表，兆欧以上电阻使用兆欧表（摇表）检测；6.防爆区内的接地电阻检测应使用防爆万用表。每季度一次维修3防雷检测邀请外部机构检测并出具报告。每年一次行政部静电接地检测要求3烟台龙港股份有公司静电如何产生的？两个物体接触，物体得电子的能力不同，就会发生电子转移。易得电子物体带负电荷，易失电子物体带正电荷。摩擦可以使两个物体有效接触，加速电子转移。两个物体之间形成电位差，在有效距离内即可击穿空气出现放电现象。4导体与亚导体、非导体之间易发生刷形放电。刷形放电实际是非导体表面多点同时放电的现象。导体与亚导体、非导体之间易发生刷形放电。刷形放电实际是非导体表面多点同时放电的现象。静电放电概述导体与导体之间易发生通道单一的火花放电。导体与导体之间易发生通道单一的火花放电。5火花放电举例静电接地举例静电放电概述6•防爆区域电气设备的金属外壳、金属构架、金属配线管及其配件、电缆保护管、电缆的金属护套等非带电的裸露金属部分均应接地。•爆炸危险场所接地线宜采用多股软绞线，其铜芯截面积不得小于4mm2。金属管线、电缆的金属外壳等，可作辅助接地，不得利用输送易燃物质的管道。•接地干线应在爆炸危险区域不同方向不少于两处与接地体连接。•铠装电缆引入电气设备时，其接地芯线应与设备内接地螺栓连接，其钢带或金属护套应与设备外接地螺栓连接。•设备、机组、贮罐、管道等的防静电接地线，应单独与接地体或接地干线相连，除并列管道外不互相串连接地。•防静电连接处采用螺栓紧固时，螺栓最小为M10，材质为不锈钢（考虑电化学反应腐蚀），有关金属接触面应去锈、除油污，并加防松螺帽或弹簧垫。•输调漆平行管道净距小于100mm时，应每隔20m加跨接线。当管道交叉且净距小于100mm时，应加跨接线。静电接地基本要求7以下概念方便静电接地材料的确认和静电接地电阻值的理解：静电导体：在任何条件下，体电阻率小于或等于1X106Ω·m的物料及表面电阻等于或小于1X107Ω的固体表面。静电亚导体：在任何条件下，体电阻率大于1X106Ω·m，小于1X1010Ω·m的物料及表面电阻率大于1X107Ω·m，小于1X1011Ω·m的固体表面。静电非导体（静电绝缘体）：在任何条件下，体电阻率大于或等于1X1010Ω·m的物料及表面电阻等于或大于1X1011Ω·m固体表面。注：•某种物质所制成的原件（常温下20°C）的电阻与横截面积的乘积与长度的比值叫做这种物质的电阻率。即某种材料制成的长1米、横截面积是1平方毫米的导线的电阻。•静电电阻值国标要求的106Ω、109Ω即参照以上定义确定。静电接地基本概念8静电接地连接方式需要进行静电接地的物体，应按照其电阻率、表面电阻率或电导选择下列静电接地连接方式：•静电导体应直接接地•静电亚导体应间接接地•静电非导体除应间接接地外，还应配合必要的静置时间或其他静电消除措施。注：间接接地：为使金属以外的静电导体、静电亚导体进行静电接地，将其表面的局部或全部与接地的金属体紧密相接的一种接地方式。静电接地方式9厂房立柱接地预埋安装静电接地连接方式设备接地干线（接地排）大地接地支线静电接地方式10建筑物接地网络图举例静电接地方式混凝土建筑物立柱上有预埋接地体，钢结构厂房立柱都为可靠接地体。接地铜排与接地体两点连接。建筑物立柱通过钢筋或本身钢结构连成接地网络。11可利用电气保护接地干线作为静电接地干线，但下列接地干线和线路不得用于静电接地：•照明回路的工作零线和三相四线制中工作零线；•整流所各级电压的交流、直流保护接地系统；•直流回路的专用接地干线；•电子线路的“工作地”干线；•雷电引流线。静电接地方...
