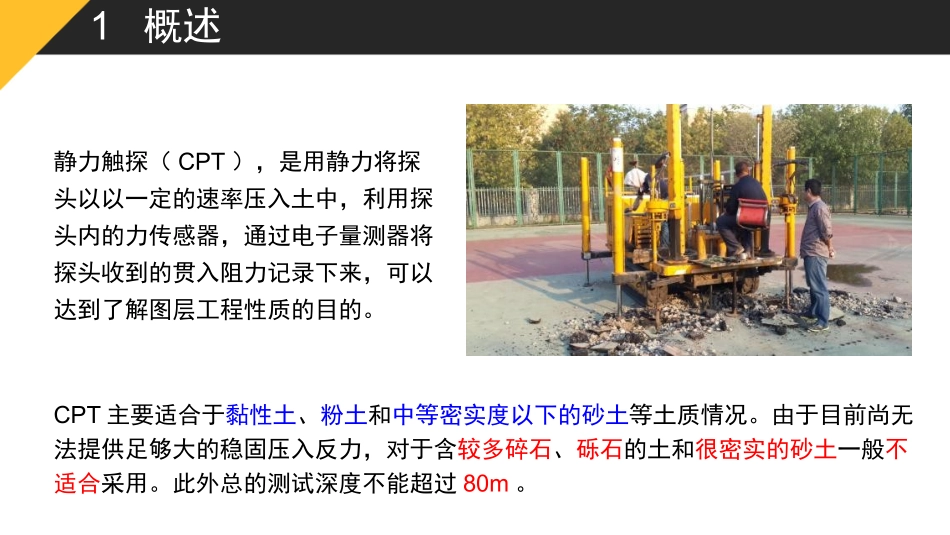

岩土体原位测试——静力触探试验汇报人：崔阳阳目录概述1试验设备2试验技术要求3成果应用4静力触探（CPT），是用静力将探头以以一定的速率压入土中，利用探头内的力传感器，通过电子量测器将探头收到的贯入阻力记录下来，可以达到了解图层工程性质的目的。1概述CPT主要适合于黏性土、粉土和中等密实度以下的砂土等土质情况。由于目前尚无法提供足够大的稳固压入反力，对于含较多碎石、砾石的土和很密实的砂土一般不适合采用。此外总的测试深度不能超过80m。2试验设备静力触探试验探头电测装置静力加压装置探头电测装置静力加压装置qpaqsia探头量测系统贯入装置静力触探试验设备2.1贯入设备一、加压装置手摇式轻型静力触探全液压传动式静力触探齿轮机械式静力触探总贯入力20~30KN，适用于小场地。贯入力一般为40~50KN，贯入深度有限。最大贯入力可达200KN，工作条件好。①利用地锚作反力、②用重物作反力、③利用车辆自重作反力。二、反力装置2.2探头目前国内常用的探头有两种。分别为单桥探头和双桥探头。此外还有能同时量测孔隙水压力的两用或三用探头。需要注意的是单桥探头有效侧壁长度为锥底直径的1.6倍。sPpA定义：比贯入阻力Ps反映锥尖阻力和侧壁摩擦力的综合效应一、单桥静力触探探头2.2探头ccQqA定义：锥尖阻力fsPfF定义：侧壁摩擦力双桥探头除锥头传感器外，还有侧壁摩擦传感器及摩擦套筒。侧壁摩擦套筒的尺寸与锥底面积有关。二、双桥静力触探探头2.2探头该探头可同时测定锥头阻力、侧壁摩擦阻力和孔隙水压力及测定探头周围土中孔隙水压力消散的过程。三、孔压静力触探探头2.3量测记录仪器电阻应变仪自动记录仪3静力触探试验技术要求触探头应匀速垂直压入土中，贯入速率为1.2m/min；触探头的测力传感器连同仪器、电缆应进行定期标定，室内探头标定测力传感器的非线性误差、重复性误差、滞后误差、温度零漂、归零误差均应小于1%FS（fullscale），现场试验归零误差应小于3%，绝缘电阻不小于500MΩ深度记录误差不应大于触探深度的±1%;当贯入深度大于30m，或穿过厚层软土层再贯入硬土层时，应防止孔斜或触探杆断裂，也可配置测斜探头量测触探孔偏斜角，以修正土层界线深度。孔压探头在贯入前，应在室内保证探头应变腔为已排除气泡的液体所充满，并在现场保持探头应变腔的饱和状态，直至探头进入地下水位以下土层。在孔压静探试验中不得上提探头，以免出现真空负压，破坏应变腔的饱和状态。当进行孔压消散试验时，应量测停止贯入后不同时间的孔压值，其计时间隔应由密而疏。试验过程中不得松动探杆。1查明地基土在水平方向和垂直方向的变化，划分土层，确定土的类别。2确定建筑物地基土的承载力和变形模量，以及其他物理力学指标。3选择桩基持力层，预估单桩承载力，判别桩基沉入的可能性。4检查填土及其他人工加固地基的密实程度和均匀性,判别砂土的密度及其在地震作用下的液化可能性。5湿陷性黄土地基用于查找浸水湿陷的范围和界限。4成果应用
