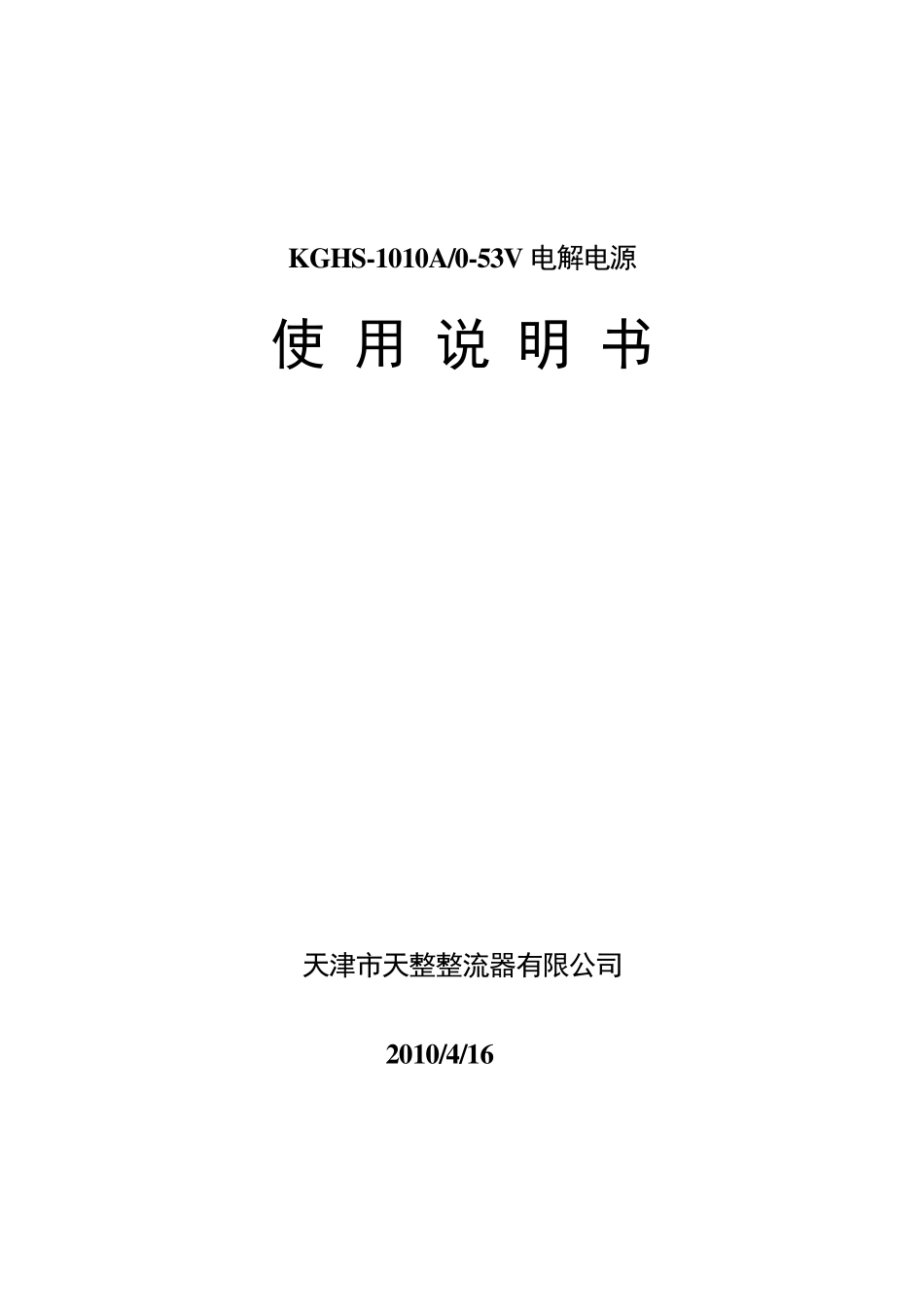

KGHS-1010A/0-53V 电解电源 使 用 说 明 书 天津市天整整流器有限公司 2010/4/16 1 1 . 概述 1.1 KGHS 系列可控硅电解电源是采用水冷式晶闸管调压的直流供电 设备，它适用于水电解制氢行业或其它电化学等行业。 1.2 型号含义 KG H S 额定输出电压（V） 额定输出电流（A） 冷却方式为水冷 电解用途 晶闸管整流器 2 . 使用条件 产品在下列条件下正常使用 2.1 海拔高度不超过1000 米。 2.2 周围环境温度不高于＋40℃，不低于0℃。 2.3 空气最大相对湿度不超过90%（20±5℃时）。 2.4 使用场合无易燃易爆炸危险，无足以腐蚀金属和破坏绝缘的导电尘埃 及气体。 2.5 无剧烈振动和冲击，垂直倾斜度不超过5°的场所。 2.6 在电网电压波动±5%的情况下输出额定电压. 2.7 冷却水进口温度不低于+5°C,不高于+35°C,进出水温差不超过5°C. 2.8 水质应符合: 2.8.1 电阻率不小于10×103Ωcm. 2.8.2PH 值在6-9 之间. 2 2.8.3 当冷却水含有特殊熔质时,其分析检验标准为GB3859-83 第4.1.2.4④项之规定. 2.8.4 进水口必须加过滤网。 3 . 主要技术参数及性能 3.1 参数规范 型 号 规 格 输 入 输 出 线电压（V） 线电流（A） 电压（V） 电流（A） KGHS—1010A/0-53V 380 112 53 1010 3.2 供电电源为三相四线制，交流电压380V±5%，频率为50Hz。 3.3 直流输出电压、电流在额定范围内 0-100%连续可调，负载等级Ⅰ级。 3.4 具有手动转换的稳流或稳压两种运行功能，稳流精度±2%, 稳压精度±2%。 3.5 具有具有远控整流柜启动，停止功能。 3.6 整流柜经内部变换器（对于电压为0-75V/4-20mA，对于电流为0-1500A/4-20mA）输出一个与整流电流，整流电压成正比例的 4-20mA 电流信号给外部的 PLC，对于 PLC 输入的 4-20mA 电流信号可进行自动调节整流输出。 3.7 对于主回路的过流、快熔断、缺相、缺水、晶闸管超温、外部故障、急停具有故障声光报警并切断主回路等保护功能。 3.8 整流柜抗电网等级 B 级。 3.9 整流柜直流输出为单正极、双负极，并有总电流=左槽电流+右槽电 流的对应关系。 4 . 结构特点及外形尺寸 4.1 柜体采用 GGD 类型，可与低压配电柜并列安装使用，外壳防护等级 IP-20(GB4208-84) 3 4.2 柜内装有三相桥晶闸管整流电路及其水冷散热器，晶闸管触发控制器， 快熔，熔断器，交流接触器及继电器等电气控制元件。并装设有水表,电 接点...
