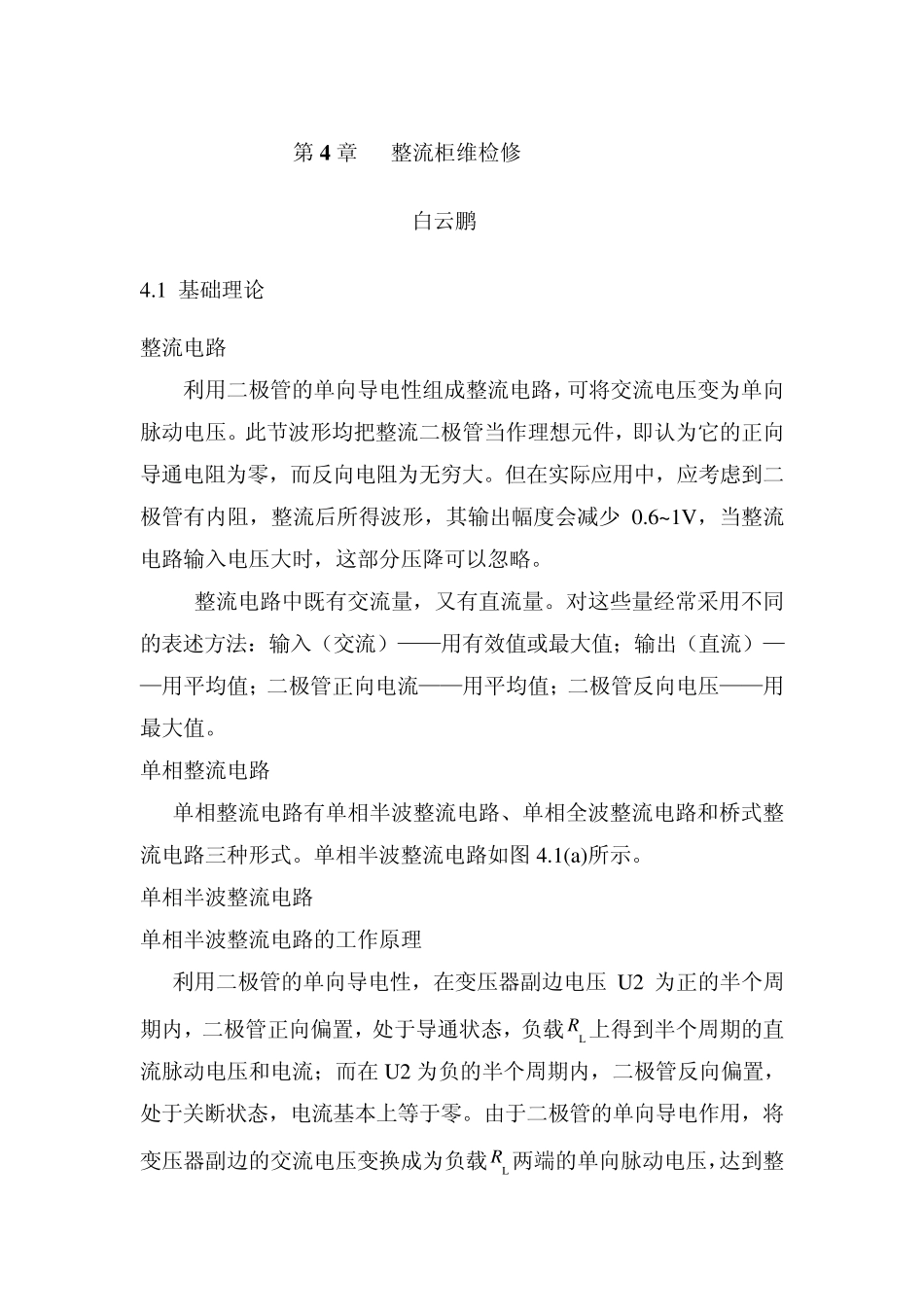

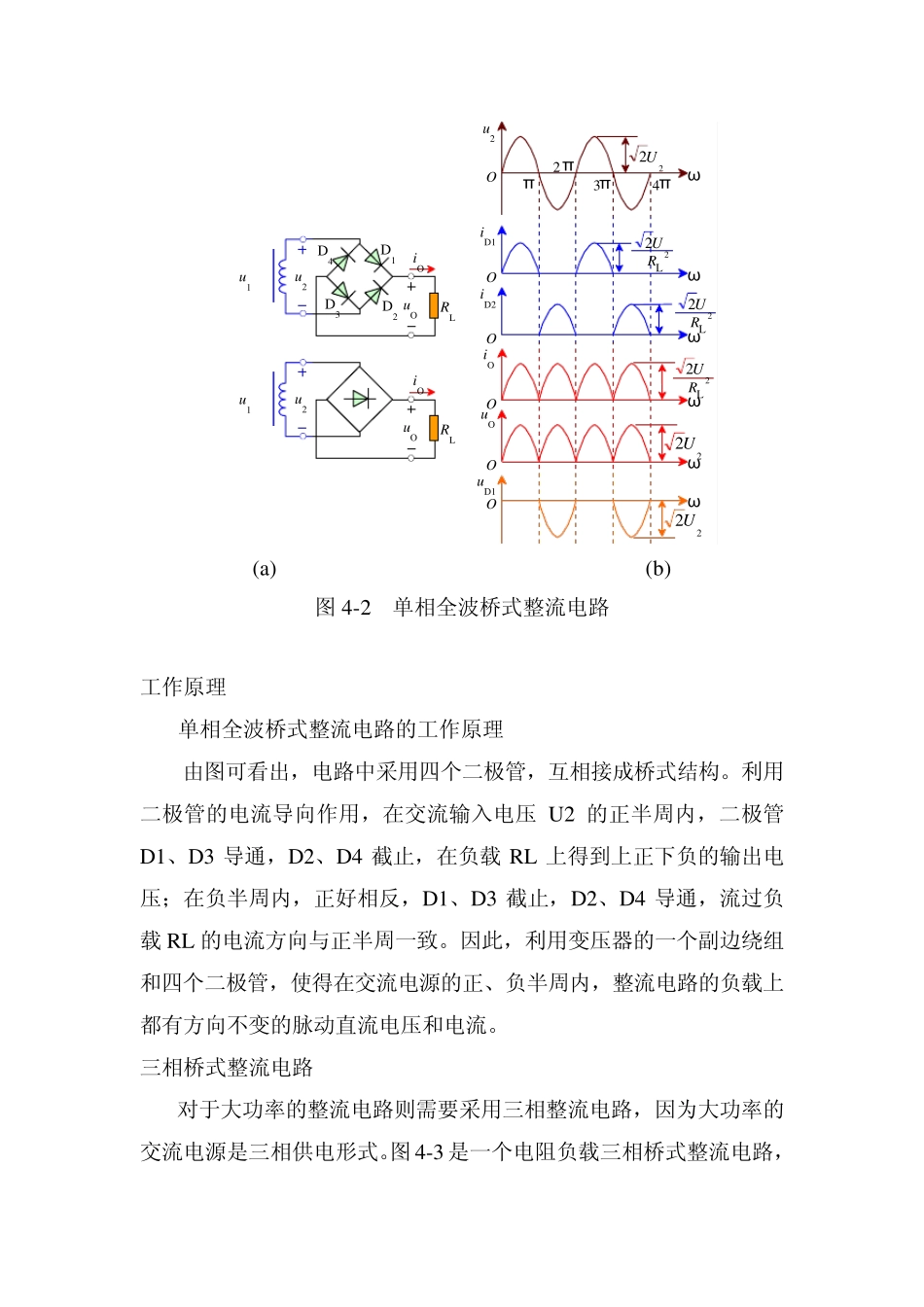

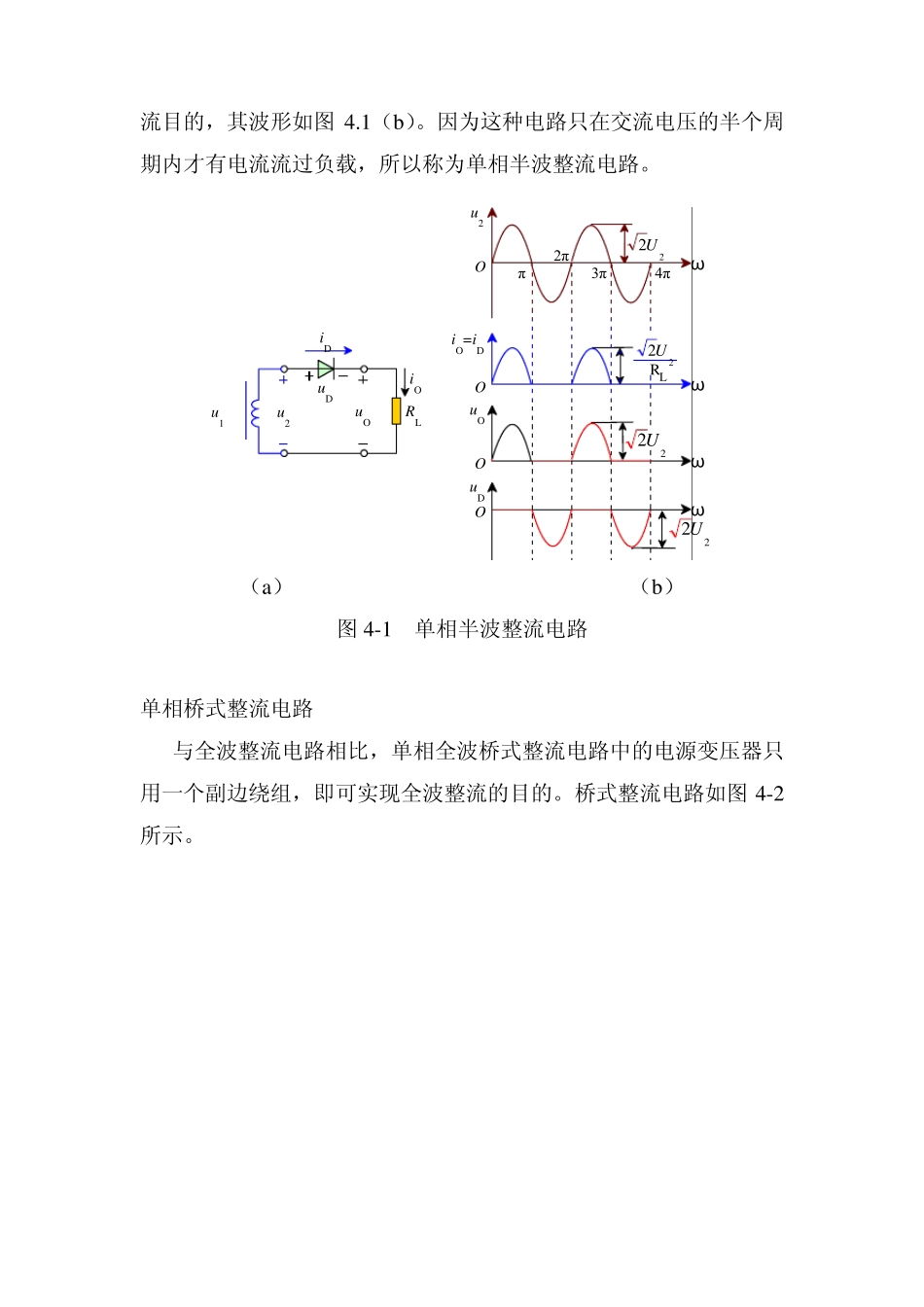

第4 章 整流柜维检修 白云鹏 4.1 基础理论 整流电路 利用二极管的单向导电性组成整流电路，可将交流电压变为单向脉动电压。此节波形均把整流二极管当作理想元件，即认为它的正向导通电阻为零，而反向电阻为无穷大。但在实际应用中，应考虑到二极管有内阻，整流后所得波形，其输出幅度会减少0.6~1V，当整流电路输入电压大时，这部分压降可以忽略。 整流电路中既有交流量，又有直流量。对这些量经常采用不同的表述方法：输入（交流）——用有效值或最大值；输出（直流）——用平均值；二极管正向电流——用平均值；二极管反向电压——用最大值。 单相整流电路 单相整流电路有单相半波整流电路、单相全波整流电路和桥式整流电路三种形式。单相半波整流电路如图 4.1(a)所示。 单相半波整流电路 单相半波整流电路的工作原理 利用二极管的单向导电性，在变压器副边电压U2 为正的半个周期内，二极管正向偏置，处于导通状态，负载LR 上得到半个周期的直流脉动电压和电流；而在U2 为负的半个周期内，二极管反向偏置，处于关断状态，电流基本上等于零。由于二极管的单向导电作用，将变压器副边的交流电压变换成为负载LR 两端的单向脉动电压，达到整流目的，其波形如图4.1（b）。因为这种电路只在交流电压的半个周期内才有电流流过负载，所以称为单相半波整流电路。 OωtOωtOωtOωt22U22U22URLu1u2uDiDuORLiOu2iO=iDuOuD3π4ππ2π22U （a） （b） 图4-1 单相半波整流电路 单相桥式整流电路 与全波整流电路相比，单相全波桥式整流电路中的电源变压器只用一个副边绕组，即可实现全波整流的目的。桥式整流电路如图4-2所示。 OωtOωtOωt22U22URLππ2π3π4Oωt22URLOωtOωt22U22URLu2iD1iD2iOuOuD122Uu1u2iOD4RLuOD1D2D3u1u2iORLuO (a) (b) 图4-2 单相全波桥式整流电路 工作原理 单相全波桥式整流电路的工作原理 由图可看出，电路中采用四个二极管，互相接成桥式结构。利用二极管的电流导向作用，在交流输入电压U2 的正半周内，二极管D1、D3 导通，D2、D4 截止，在负载 RL 上得到上正下负的输出电压；在负半周内，正好相反，D1、D3 截止，D2、D4 导通，流过负载 RL 的电流方向与正半周一致。因此，利用变压器的一个副边绕组和四个二极管，使得在交流电源的正、负半周内，整流电路的负载上都有方向不变的脉动直流电压和电流。 三相桥式整流电路 对于大功率的整流电路则需要采用三相整流电路，因为大功率的交流...
