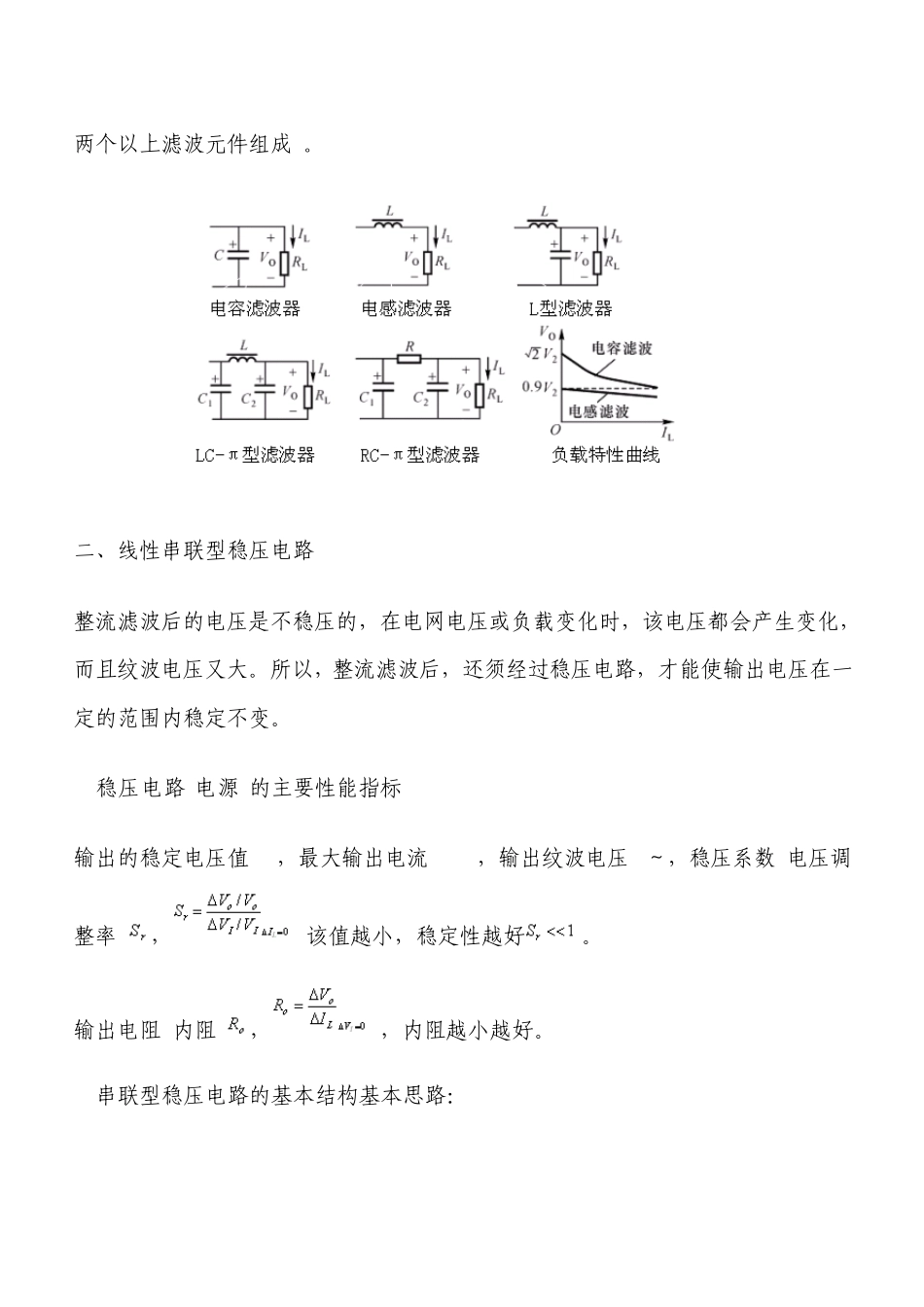

整流、滤波、稳压电路 看不懂 你砍我 好久的电路原理说明，终于能够看懂整流滤波稳压电路了，分享一下。 一、 整流与滤波电路 整流电路的任务是利用二极管的单向导电性，把正、负交变的 50Hz电网电压变成单方向脉动的直流电压。 整流电路只是将交流电变换为单方向的脉动电压和电流，由于后者含有较大的交流成分，通常还需在整流电路的输出端接入滤波电路，以滤除交流分量，从而得到平滑的直流电压。 由波形可知： 1.开关S打开时，电容两端电压为变压器付边的最大值。 2 .开关S闭合，即为电容滤波电阻负载，当变压器付边电压大于电容上电压时，电容充电，输出电压升高，当 时电容放电，输出下降。如此充电快，放电慢的不断反复，在负载上将得到比较平滑的输出电压。当负载电阻越大时，放电越慢，纹波电压越小，负载电阻小时，放电快，纹波大，而且输出电压低。 为此有三种情况下的输出电压估算值： 1)电容滤波，负载开路时 。 2)无电容滤波，电阻负载时，输出电压平均值为：。 3)电容滤波，电阻负载时通常用下式进行估算，通常按估算。 为确保二极管安全工作，要求：不同电子设备要求其电源电压的平滑程度不同，为此可采用不同的滤波电路。常见的有电容滤波、电感滤波和复式滤波电路(两个或 两个以上滤波元件组成)。 二、线性串联型稳压电路 整流滤波后的电压是不稳压的，在电网电压或负载变化时，该电压都会产生变化，而且纹波电压又大。所以，整流滤波后，还须经过稳压电路，才能使输出电压在一定的范围内稳定不变。 1.稳压电路(电源)的主要性能指标 输出的稳定电压值 Vo，最大输出电流 Imax，输出纹波电压 V～，稳压系数(电压调整率) ，该值越小，稳定性越好。 输出电阻(内阻) ，，内阻越小越好。 2.串联型稳压电路的基本结构基本思路： 串联型： 当输入电压(VI)改变时，能自动调节(VCE)电压的大小，使输出电压(Vo)保持恒定。例如：VI↑→Vo↑→经取样和放大电路后→IB↓→VCE↑→Vo↓ 串联型稳压电路基本结构： VI是整流滤波后的电压，T为调整管，A为比较放大电路，VREF为基准电压，它由稳压管Dz与限流电阻R构成。R1与R2组成反馈网络，是用来反映输出电压变化的取样环节。 电路也可以改画成以下形式，以便看图方便。 如把串联稳压电路看作反馈放大器(输入为VI，输出为Vo)，则这种电路属于电压 串联负反馈 。 在深度负反馈条件下 ，，。 这种稳压电路的主回路由调整管 T与负载相串联构成，且 T工...
