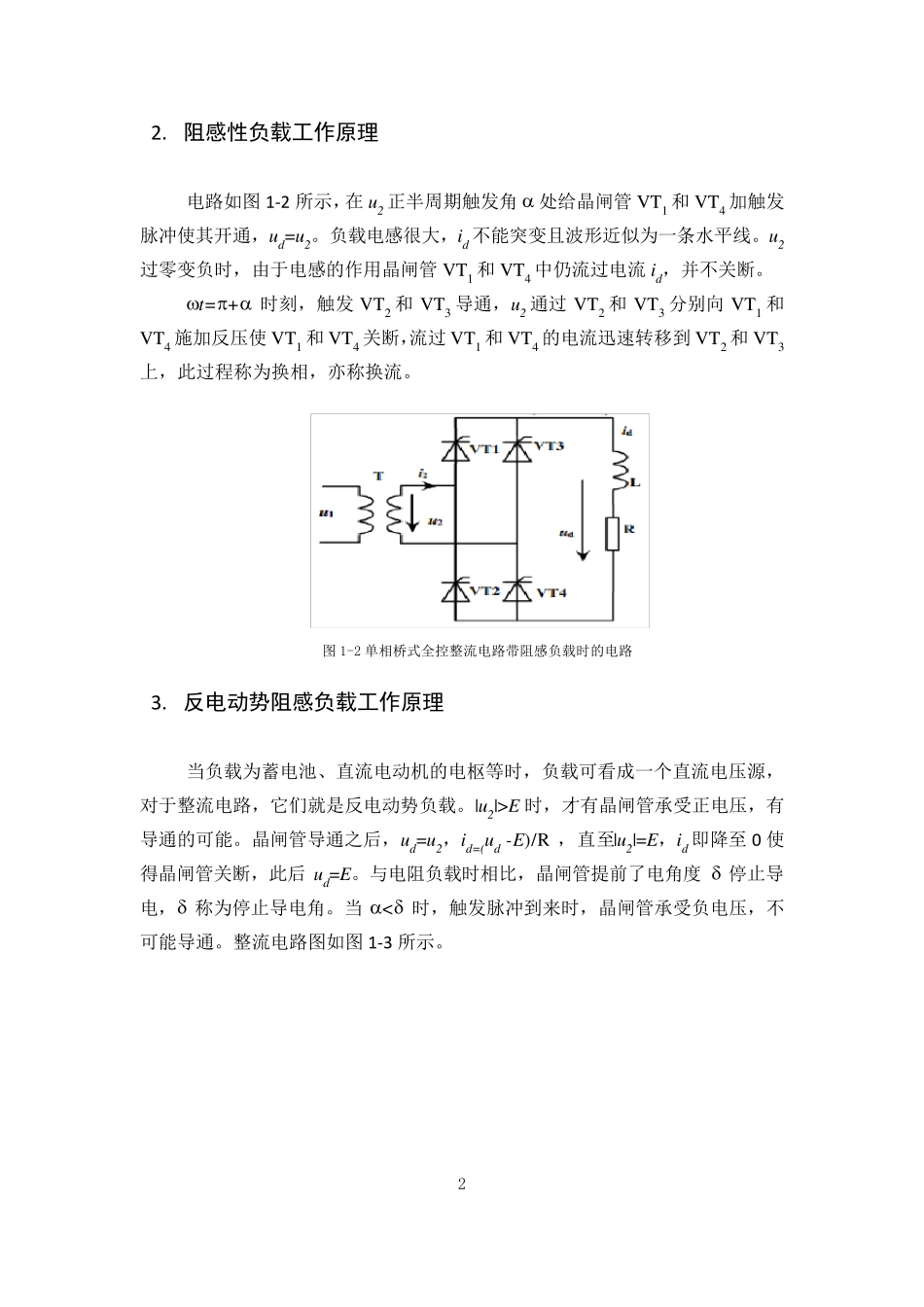

1 整流电路仿真实验 实验一：单相桥式全控整流电路的MATLAB 仿真 一、 实验内容 掌握单相桥式全控整流电路的工作原理；熟悉仿真电路的接线、器件及其参数设置；明确对触发脉冲的要求；观察在电阻负载、阻感负载和反电动势阻感负载情况下，控制角  取不同值时电路的输出电压和电流的波形。 二、 实验原理 1. 电阻性负载工作原理 在单相桥式全控整流电路中，闸管 VT1 和 VT4 组成一对桥臂，VT2 和 VT3组成另一对桥臂。 在 u 2 正半周（即 a 点电位高于 b 点电位）， 若 4 个晶闸管均不导通，id=0，u d=0，VT1、VT4 串联承受电压 u 2。在触发角  处给 VT1 和 VT4加触发脉冲，VT1 和 VT4 即导通，电流从电源 a 端经 VT1、R、VT4 流回电源 b端。当 u 2 过零时，流经晶闸管的电流也降到零，VT1 和 VT4 关断。 在 u 2 负半周，仍在触发角  处触发 VT2 和 VT3 导通，电流从电源 b 端流出，经 VT3、R、VT2 流回电源 a 端。到 u 2 过零时，电流又降为零，VT2 和 VT3 关断。整流电路图如图 1-1 所示。 图 1-1 单相桥式全控整流电路带电阻负载时的电路 2 2. 阻感性负载工作原理 电路如图1-2 所示，在u 2 正半周期触发角 处给晶闸管VT1 和VT4 加触发脉冲使其开通，u d=u 2。负载电感很大，id 不能突变且波形近似为一条水平线。u 2过零变负时，由于电感的作用晶闸管VT1 和VT4 中仍流过电流id，并不关断。 t=+ 时刻，触发VT2 和VT3 导通，u 2 通过VT2 和VT3 分别向VT1 和VT4 施加反压使VT1 和VT4 关断，流过VT1 和VT4 的电流迅速转移到VT2 和VT3上，此过程称为换相，亦称换流。 图1-2 单相桥式全控整流电路带阻感负载时的电路 3. 反电动势阻感负载工作原理 当负载为蓄电池、直流电动机的电枢等时，负载可看成一个直流电压源，对于整流电路，它们就是反电动势负载。|u 2|>E 时，才有晶闸管承受正电压，有导通的可能。晶闸管导通之后，u d=u 2，id=(u d -E)/R ，直至|u 2|=E，id 即降至 0 使得晶闸管关断，此后 u d=E。与电阻负载时相比，晶闸管提前了电角度  停止导电， 称为停止导电角。当< 时，触发脉冲到来时，晶闸管承受负电压，不可能导通。整流电路图如图1-3 所示。 3 图1-3 单相桥式全控整流电路带反电动势阻感负载时的电路 三、 实验步骤 1. 搭建实验电路图 根据实验原理图，在MAT...
