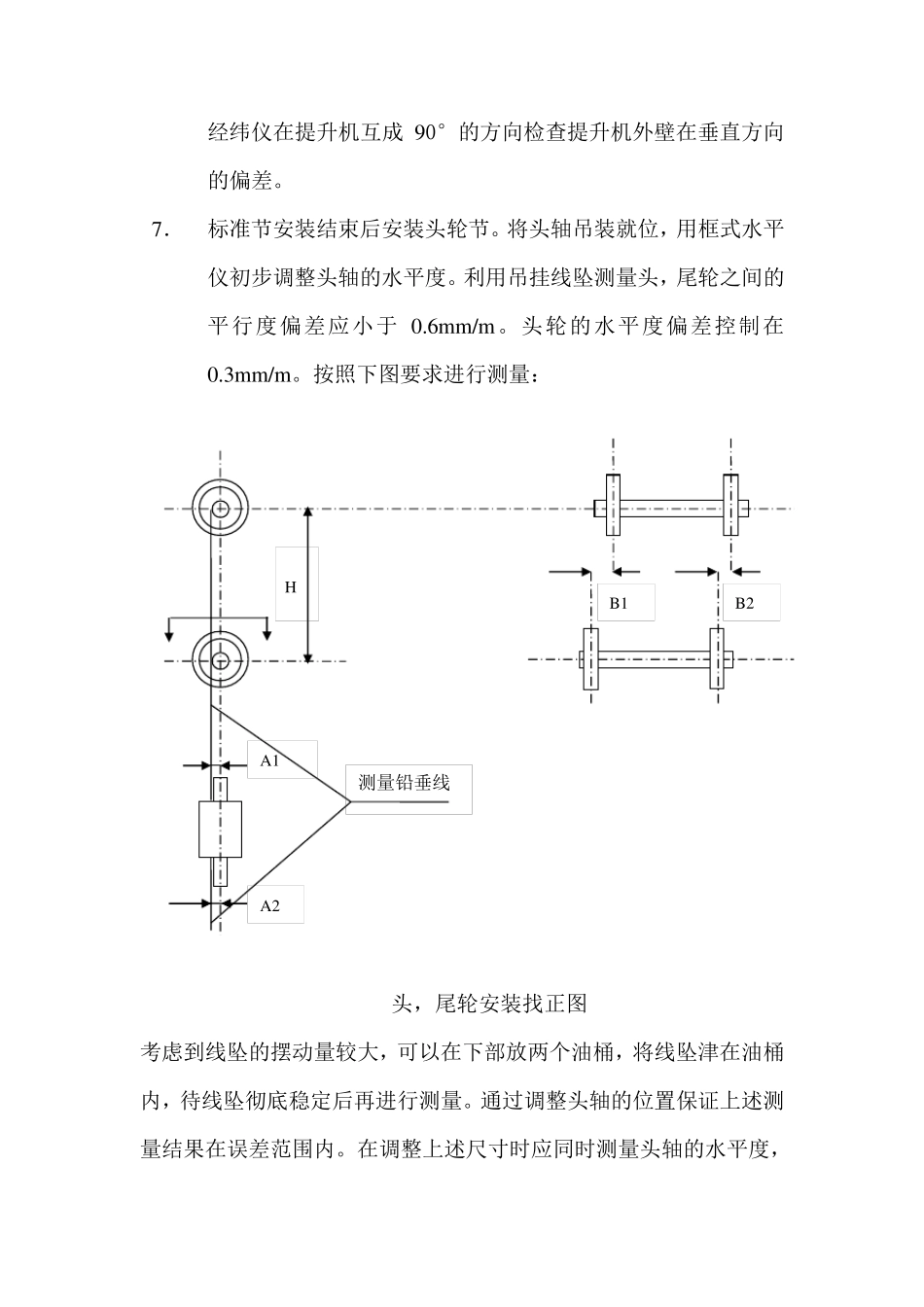

斗式提升机施工方案 一、 概述: 铜陵海螺 0 9 年技改工程设计布置多台斗式提升机,分别用于对水泥和粉煤灰等不同物料的垂直提升输送。现场主要采用两种形式的提升机:胶带提升机(粉煤灰库为普通胶带提升机)和环链提升机(水泥磨用),对于这两种形式的提升机其主要结构基本相同: 壳体部分:由尾部基础节(尾轮和张紧装置装配总成)、中间标准节、非标准节(调整节和带检修门节)、头部节、上顶罩组成。 提升部分:由链条或胶带、料斗组成。 传动部分:由电机、减速机、头轮轴总成、液力耦合器组成。 支撑部件:由壳体腰带支撑、头部检修平台支撑组成。 另外提升机一般配置逆止器放置带料停车时设备倒装。 二、 安装程序: 1 . 基础验收划线。根据核对后的工艺图纸和设备图纸画出基础的砂浆墩制作 尾部就位找正一次灌浆养护 壳体安装 头部安装 头、尾轮找正 穿链、挂斗 传动装置安装 基础验收 设备检查 壳体找正 平台组对 链条组对 腰带定位 纵横中心线,中心线的偏差不得大于±1mm。 2. 根据螺栓孔的位置在放置永久垫铁得位置制作砂浆墩。标号不低于C40。 3. 安装提升机的尾轮节。在尾轮节下法兰面纵横方向画上中心线标记,找正尾轮节,保证设备与基础中心线偏差不大于0.5mm。以尾轮中心轴为测量基准,保证尾轮节的安装标高,偏差控制在±1mm.尾轮水平度偏差控制在 0.3mm/m。检查尾轮节上法兰面的水平度满足说明书要求。 4. 尾轮找正结束后,进行地脚螺栓灌浆,待养护期满后进行螺栓初拧,此时正式垫铁应塞实。 5. 安装标准节。标准节可以在地面组对成不同长度的吊装段,吊装段的长度根据斗提机附着框平台的高度差进行调整。要保证两段吊装段组对时能够在附着架平台上进行即可,应特别注意检修门的位置应安排在有检修平台的部位,检修门应放在便于检查斗子内部的位置,带有导轨的标准节段必须按照说明书要求组对在相应的高度,对于采取倒装方法施工必须在地面组对壳体时就考虑好这些特殊段节的组对位置,避免出错。在地面组对标准节时必须保证连接处密封垫安装正确,牢靠。对于室外布置的输送水泥和粉煤灰的提升机必须按说明书要求在密封垫处涂抹密封胶。连接螺栓必须紧固到设计要求的力矩。 6. 标准节安装时要随时进行垂直度的测量,保证壳体对提升机中心线偏差不大于0.5mm/m.但全长最大不超过 5mm。测量时用经纬仪在提升机互成90°的方向检查提升机外壁在垂直方向的偏差。 7. 标准节安装...
