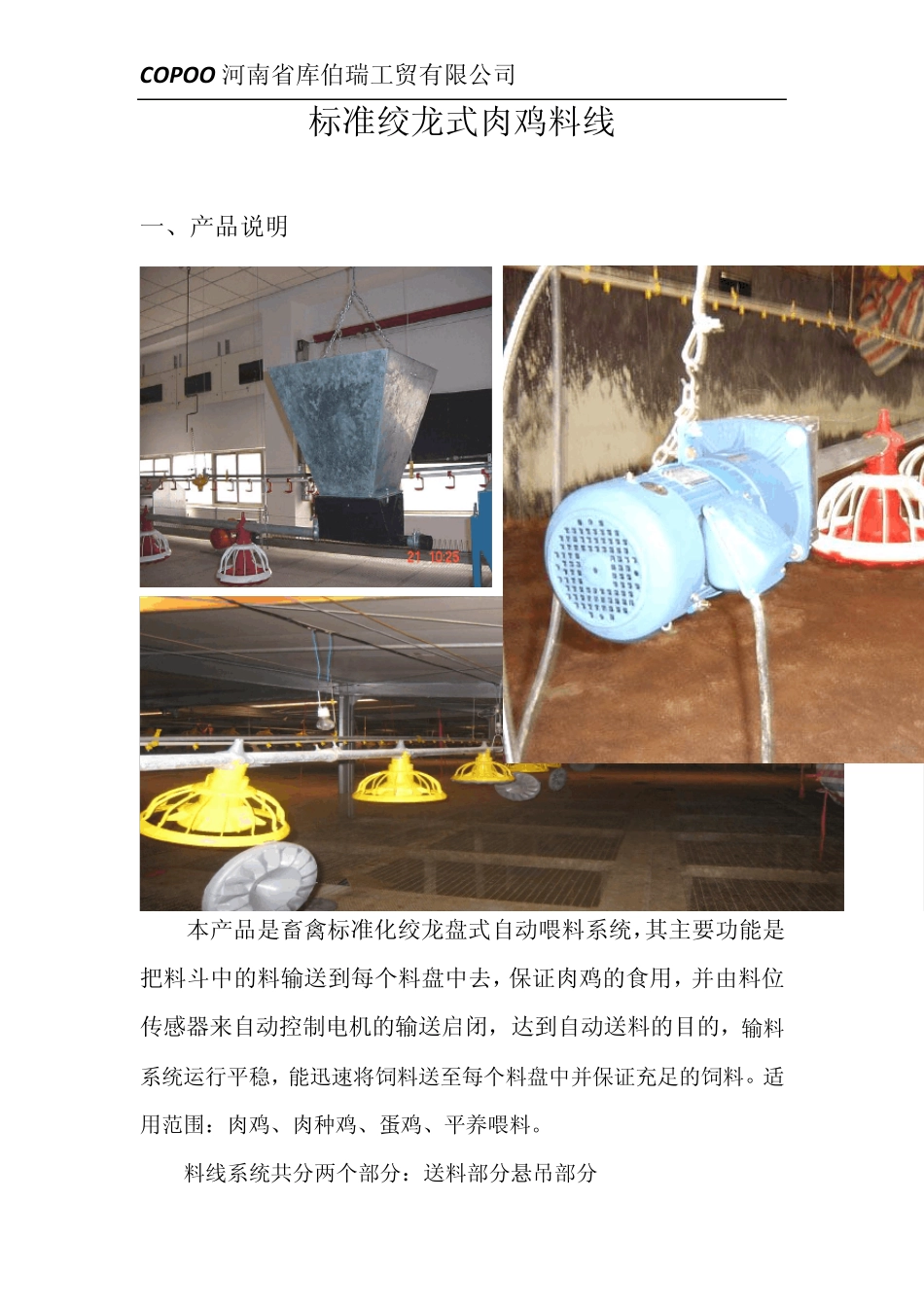

COPOO 河南省库伯瑞工贸有限公司 标准绞龙式肉鸡料线 一、产品说明 本产品是畜禽标准化绞龙盘式自动喂料系统,其主要功能是把料斗中的料输送到每个料盘中去,保证肉鸡的食用,并由料位传感器来自动控制电机的输送启闭,达到自动送料的目的,输料系统运行平稳,能迅速将饲料送至每个料盘中并保证充足的饲料。适用范围:肉鸡、肉种鸡、蛋鸡、平养喂料。 料线系统共分两个部分:送料部分悬吊部分 COPOO 河南省库伯瑞工贸有限公司 二、产品组成 1 、送料部分 1 .1 料线五件套 包括电机盒、料斗、料靴、滤网、吊架支撑。 电机盒 在驱动电机和料管之间起连接作用,由厚度2.0(上锌量180 克)热镀锌板弯折,冲压,焊接而成。要求45 短管接头与盒子焊接必须牢固,管接头与盒子间焊有加强板,以增加该部件的强度。 料斗 容积:1 1 5 L ,材料厚度为1.2 热镀锌板(上锌量180 克),经剪板,弯折,冲压,焊接而成,其尺寸为上口610m m ×610m m ,下口275m m ×275m m ,高500m m ,外形呈梯形。要求各焊点牢固,与料靴配合适当。 料靴 材料厚度为2.0 热镀锌板,经剪板,弯折,冲压,焊接而成,表面喷塑。料靴料箱主体 支撑 滤网 COPOO 河南省库伯瑞工贸有限公司 内长轴采用45*碳结钢车加工而成,尺寸为直径20m m ,长542m m ,长轴上轴承为洛阳产 D 级203 轴承,料靴内滤网,铁丝焊接而成表面镀锌,网格尺寸为20m m×20m m 。要求各部分与料靴配合适当,长轴在料靴内转动灵活,轴承经久耐用。 1.2.细绞龙 螺旋弹簧绞龙:20/054 ( 南非产 ) 材质:高锰碳钢外径:φ 35.43 mm 内径:φ 19.43mm 螺距:50 mm 送料能力:450 Kg/h 绞龙详细规格说明: 规格 外径(mm) 内径(mm) 螺距(mm) 20/053 35.43 19.43 44.96 20/054 35.43 19.43 50 20/060 36.4 20.4 39.5 20/071 36.8 20.6 44.45 20/073 36.8 20.8 50 75/326 70.5 46.5 65 75/322 70 46 56 1.3.驱动器 功率: 0.75 Kw 电压:380 V 频率: 50 Hz 三相交流电速比 5:1 COPOO 河南省库伯瑞工贸有限公司 COPOO 河南省库伯瑞工贸有限公司 1.4.料管 材料为镀锌钢管,管子一端扩孔,冲豁,扩孔后内径为 45.6m m ,以便与另一根管子首尾相接。每根管子上冲有 4(或 3)孔,与料盘相接,饲料经绞龙传送后由此孔下落。 料管:1、料管储料量:400-500g/m ;2、料管分:4 孔/3 米、...
