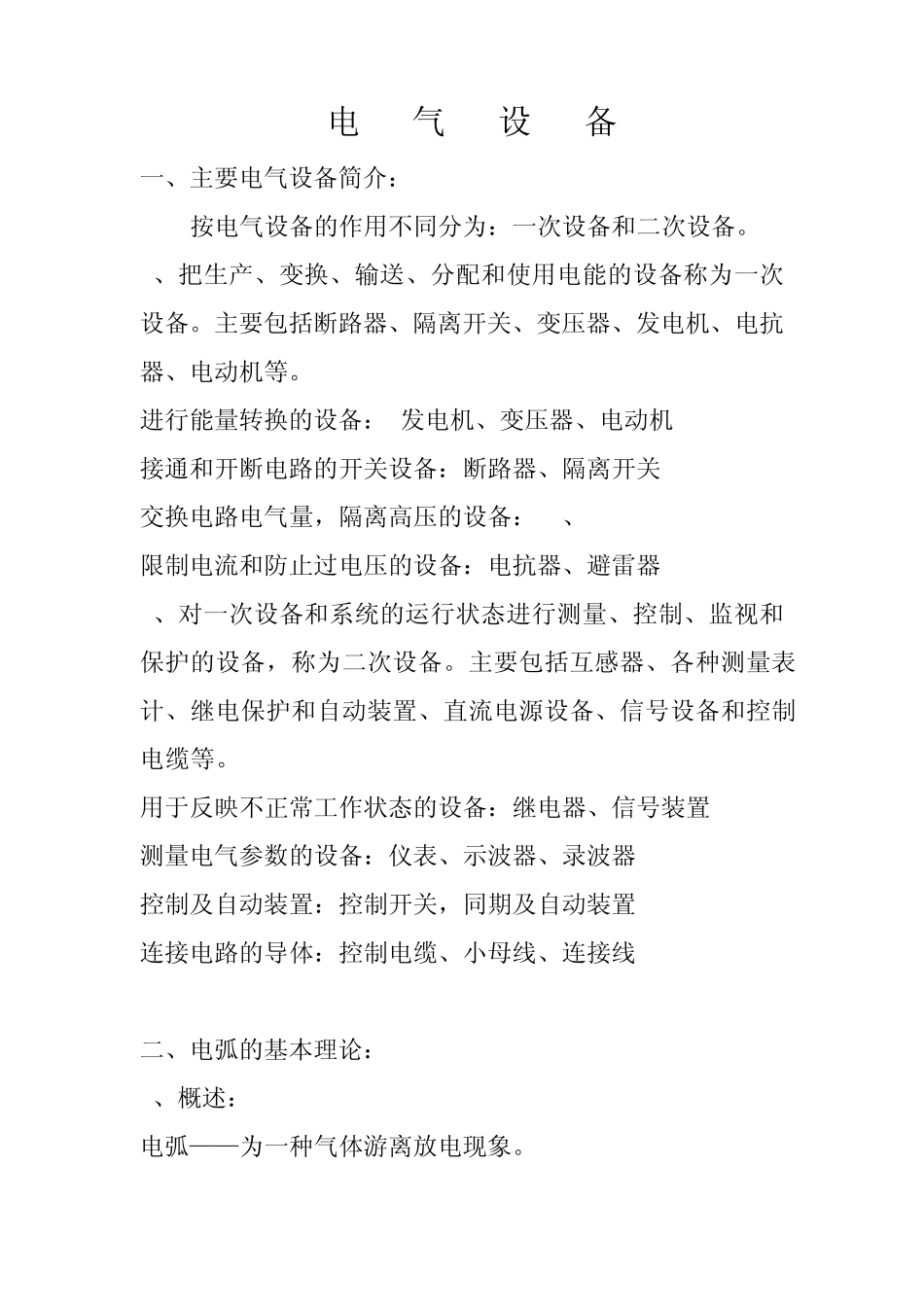

电 气 设 备 一、主要电气设备简介： 按电气设备的作用不同分为：一次设备和二次设备。 1、把生产、变换、输送、分配和使用电能的设备称为一次设备。主要包括断路器、隔离开关、变压器、发电机、电抗器、电动机等。 进行能量转换的设备： 发电机、变压器、电动机 接通和开断电路的开关设备：断路器、隔离开关 交换电路电气量，隔离高压的设备：TA、TV 限制电流和防止过电压的设备：电抗器、避雷器 2、对一次设备和系统的运行状态进行测量、控制、监视和保护的设备，称为二次设备。主要包括互感器、各种测量表计、继电保护和自动装置、直流电源设备、信号设备和控制电缆等。 用于反映不正常工作状态的设备：继电器、信号装置 测量电气参数的设备：仪表、示波器、录波器 控制及自动装置：控制开关，同期及自动装置 连接电路的导体：控制电缆、小母线、连接线 二、电弧的基本理论： 1、概述： 电弧——为一种气体游离放电现象。 现象：开关电器开断电路时，触关间产生的耀眼的白光。 △电弧的存在说明电路中有电流，只有当电弧熄灭，触头间隙成为绝缘介质时，电路才算断开。 2、灭弧原理： 开关电器在投入或断开具有一定电压和电流的电路时，开关的动、静触头之间便会产生电弧。由于电弧形成了离子导电通道，电路实际上没有断开。各种开关电器由于其灭弧装置不同，其外形和结构上有较大的差异，因此有必要了解开关设备中电弧的产生及灭弧方法。 (1)电弧的产生与熄灭： ①电弧的概念: 当刀闸开关切除一台运行着的电动机时，在开关的动、静触头之间会产生火花，这个火花就是电弧。此时电流通过电弧继续流动，一直到动触头拉开足够长距离时，火花熄灭，电流才被真正切断。 电弧温度极高，可达5000℃以上,对电器设备有很大危害。研究电弧的目的,是要迅速熄灭电弧,以保证电器设备运行安全。 ②电弧的产生： 在拉开刀闸时，动、静触头之间的空气原来是绝缘体为什么会形成导电的弧道呢？这是由于此时的空气已被游离，游离状态下的空气和导体一样具有导电性能。在切断电路时介质（如空气）由绝缘状态转变为导电状态，可分为如下几个过程： a.强电场发射： 在开关触头刚刚分离的瞬间，触头间距离s很小，虽然触头间电压U不一定很高，则可能产生很强的电场强度E（E=U/s）。如果电场强度超过3×106V/M以上，金属触头阴极表面的电子就会被电场力拉出而形成触头空间的自由电子。这种游离方式称为强电场发射，也是在弧隙间最初产生电...
