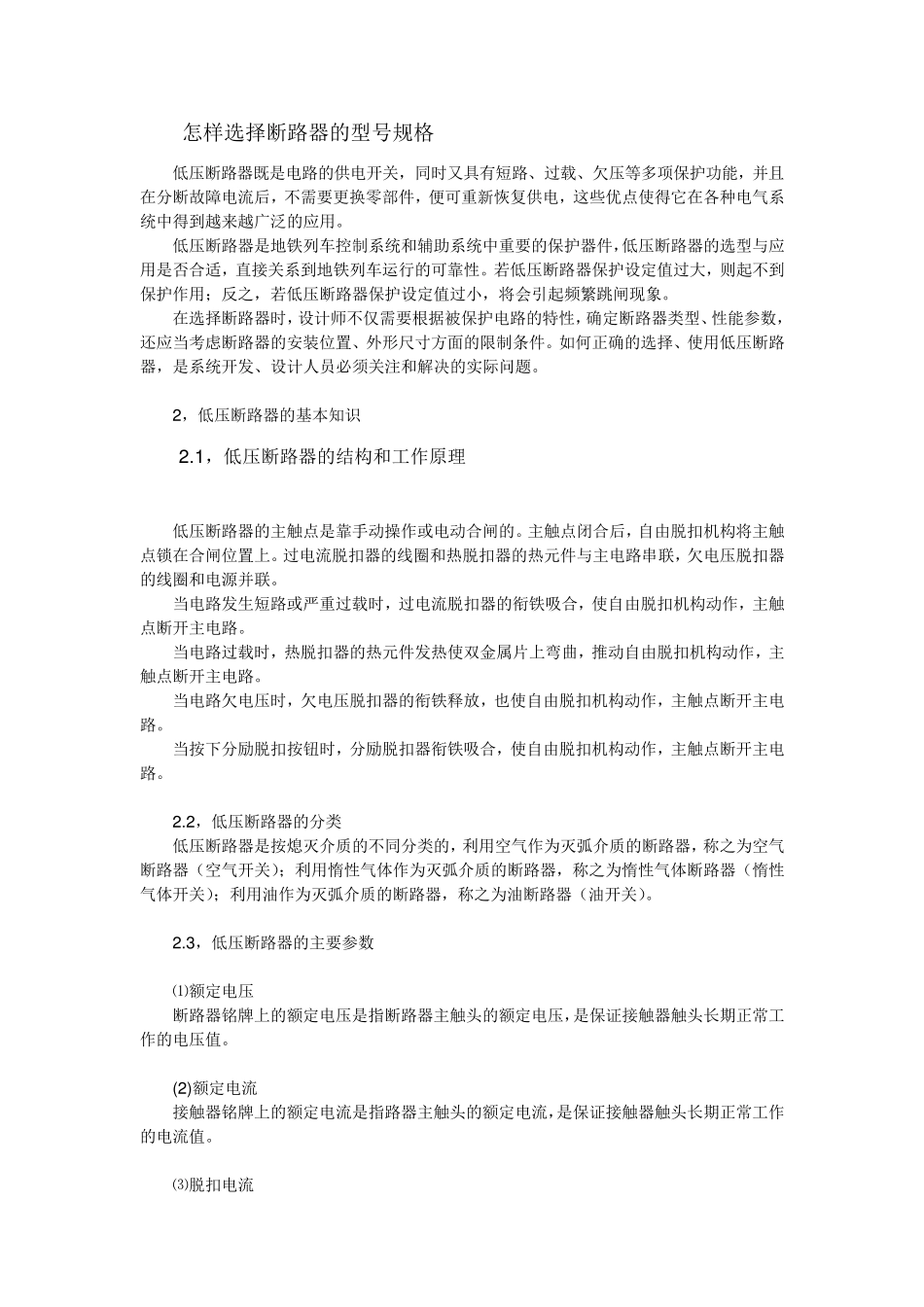

怎 样 选 择 断 路 器 的 型 号 规 格 低 压 断 路 器 既 是 电 路 的 供 电 开 关 ， 同 时 又 具 有 短 路 、 过 载 、 欠 压 等 多 项 保 护 功 能 ， 并 且在 分 断 故 障 电 流 后 ， 不 需 要 更 换 零 部 件 ， 便 可 重 新 恢 复 供 电 ， 这 些 优 点 使 得 它 在 各 种 电 气 系统 中 得 到 越 来 越 广 泛 的 应 用 。 低 压 断 路 器 是 地 铁 列 车 控 制 系 统 和 辅 助 系 统 中 重 要 的 保 护 器 件 ，低 压 断 路 器 的 选 型 与 应用 是 否 合 适 ， 直 接 关 系 到 地 铁 列 车 运 行 的 可 靠 性 。 若 低 压 断 路 器 保 护 设 定 值 过 大 ， 则 起 不 到保 护 作 用 ； 反 之 ， 若 低 压 断 路 器 保 护 设 定 值 过 小 ， 将 会 引 起 频 繁 跳 闸 现 象 。 在 选 择 断 路 器 时 ， 设 计 师 不 仅 需 要 根 据 被 保 护 电 路 的 特 性 ， 确定 断 路 器 类型 、 性 能 参数，还应 当考虑断 路 器 的 安装位置、 外形尺寸方面的 限制 条件 。 如何正确的 选 择 、 使 用 低 压 断 路器 ， 是 系 统 开 发、 设 计 人员必须关 注和 解决的 实际问题。 2 ， 低 压 断 路 器 的 基本知识 2 .1 ， 低 压 断 路 器 的 结构和 工作 原理 低 压 断 路 器 的 主触点 是 靠 手动操作 或电 动合 闸 的 。 主触点 闭合 后 ， 自由脱扣机构将 主触点 锁在 合 闸 位置上。 过 电 流 脱扣器 的 线圈和 热脱扣器 的 热元件 与 主电 路 串联， 欠 电 压 脱扣器的 线圈和 电 源并 联。 当电 路 发生短 路 或严重 过 载 时 ， 过 电 流 脱扣器 的 衔铁 吸合 ， 使 自由脱扣机构动作 ， 主触点 断 开 主电 路 。 当电 路 过 载 时 ， 热脱扣器 的 热元件 发热使 双金属片上弯曲， 推动自由脱扣机构动作 ， 主触点 断 开 主电 路 。 当电 路 欠 电 压 时 ， 欠 电 压 脱扣器 的 衔铁 释放， 也使 自由脱扣机构动作 ， 主触点 断 开 主电路 。 当按下分 励脱扣按钮时 ， 分 励脱扣器 衔铁 吸合...
