新人教版九年级物理第十五章电流和电路作图专题训练附答案VIP免费

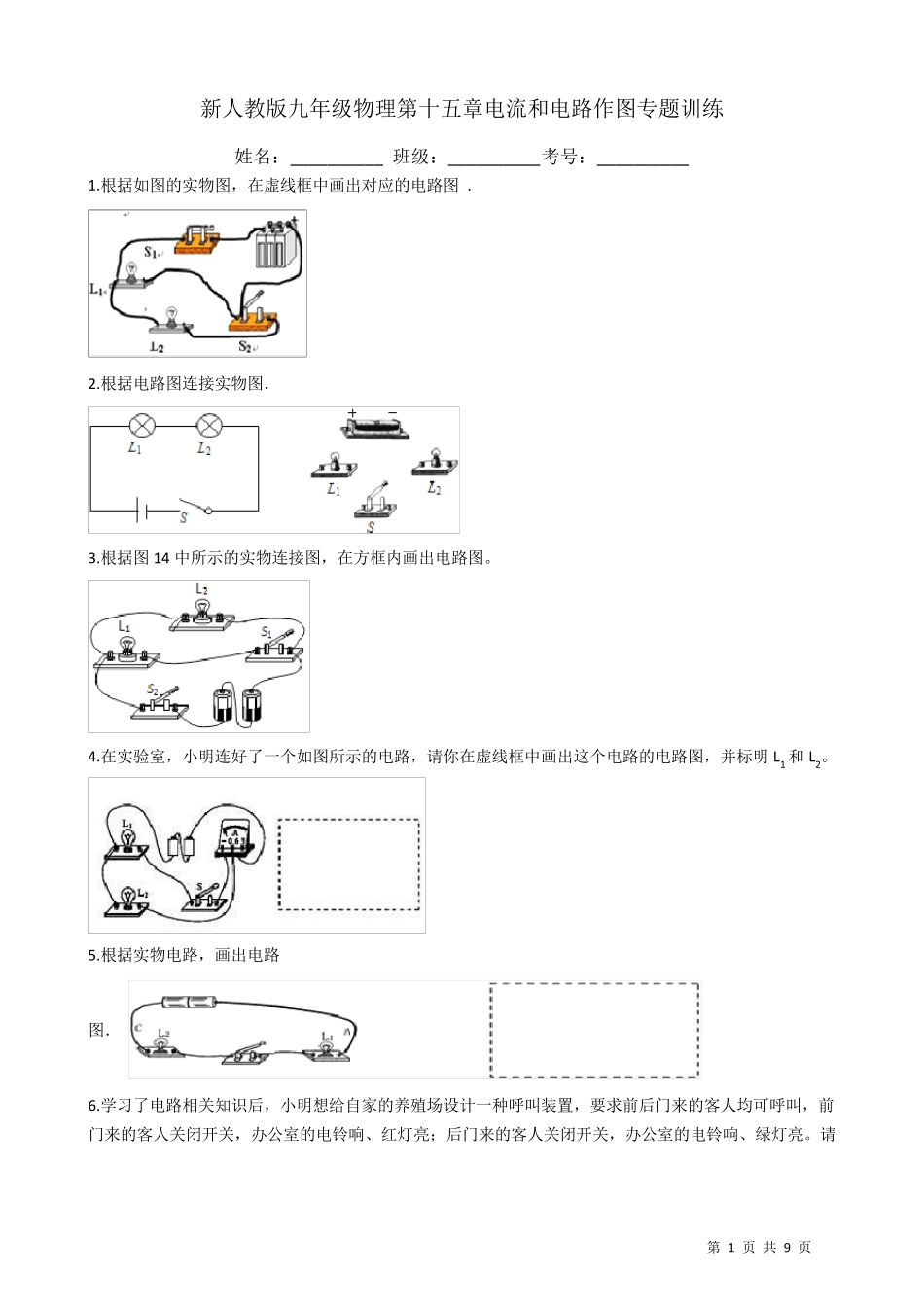

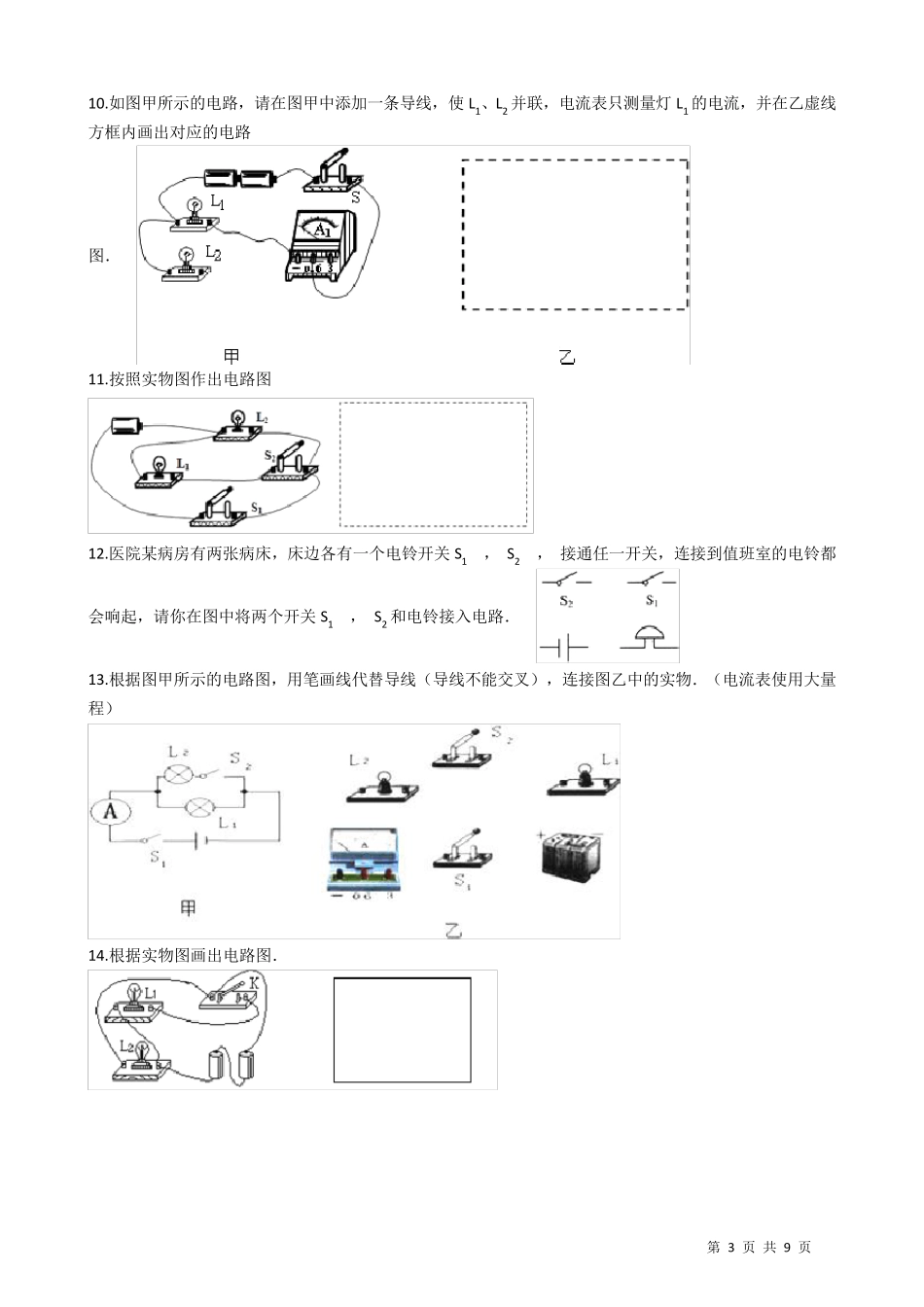

第 1 页 共 9 页 新人教版九年级物理第十五章电流和电路作图专题训练 姓名：__________ 班级：__________考号：__________ 1.根据如图的实物图，在虚线框中画出对应的电路图 . 2.根据电路图连接实物图． 3.根据图14 中所示的实物连接图，在方框内画出电路图。 4.在实验室，小明连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图，并标明L1 和L2。 5.根据实物电路，画出电路图． 6.学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响、红灯亮；后门来的客人关闭开关，办公室的电铃响、绿灯亮。请 第 2 页 共 9 页 在图中帮助他画出符合要求的电路图（导线不得交叉）。 7.（2017•黔西南州）请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线． 8.根据图甲的电路图，请把图乙的实物连接起来。 9.根据实物图画出对应的电路图． 第 3 页 共 9 页 10.如图甲所示的电路，请在图甲中添加一条导线，使L1、L2 并联，电流表只测量灯 L1 的电流，并在乙虚线方框内画出对应的电路图． 11.按照实物图作出电路图 12.医院某病房有两张病床，床边各有一个电铃开关 S1 ， S2 ， 接通任一开关，连接到值班室的电铃都会响起，请你在图中将两个开关 S1 ， S2 和电铃接入电路． 13.根据图甲所示的电路图，用笔画线代替导线（导线不能交叉），连接图乙中的实物．（电流表使用大量程） 14.根据实物图画出电路图． 第 4 页 共 9 页 15.在图中用笔画线代替导线，把灯L1、L2 组成并联电路，要求开关 S 能同时控制灯,L1 和灯L2 ， 用电流表测通过 L2 的电流． 16.根据如图所示的电路图，用笔画线代替导线，连接实物电路． 17.在方框中画出对应的电路图 18.将如图的实物连接图画出对应的电路图． 19.在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上.补上后要求：闭合电键 S 后，灯L1、L2 均能发光. 第 5 页 共 9 页 20.将图中的元件连接。要求灯泡L1、L2 并联，电流表测灯L1 中的电流，开关 S1 控制整个电路，S2 只控制灯L2。 第 6 页 共 9 页 答案解析部分 一、作图题 1.【答案】解:如图所示: 2.【答案】 3.【答案】 4.【答案】解： 5.【答案】 6.【答案】解:如图所示: 第 7 页 共 9 页 7.【答案】解：如图所示： 8.【...
