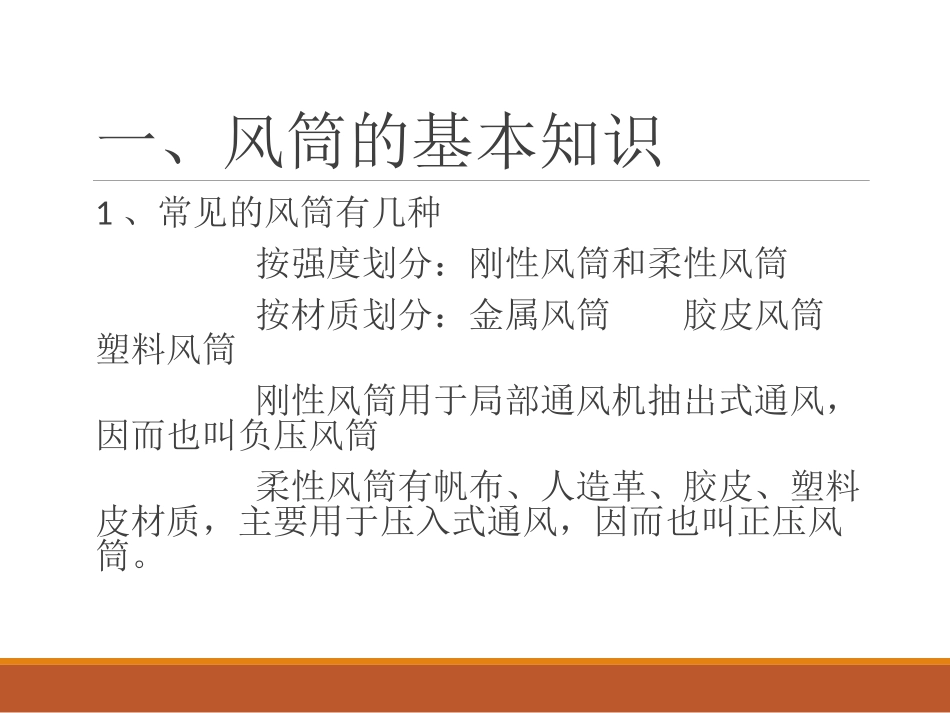

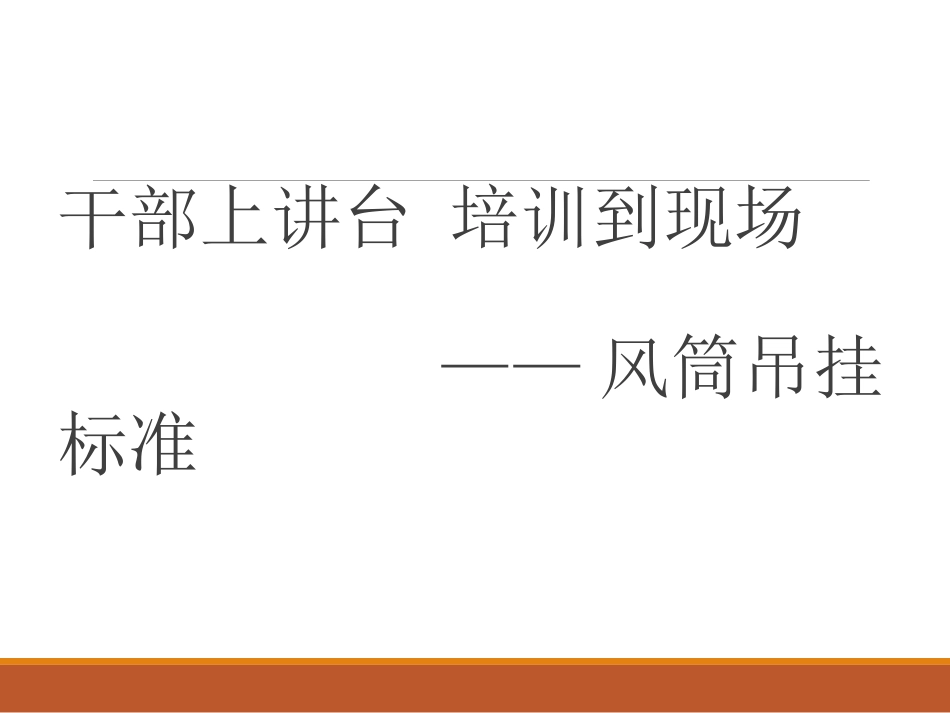

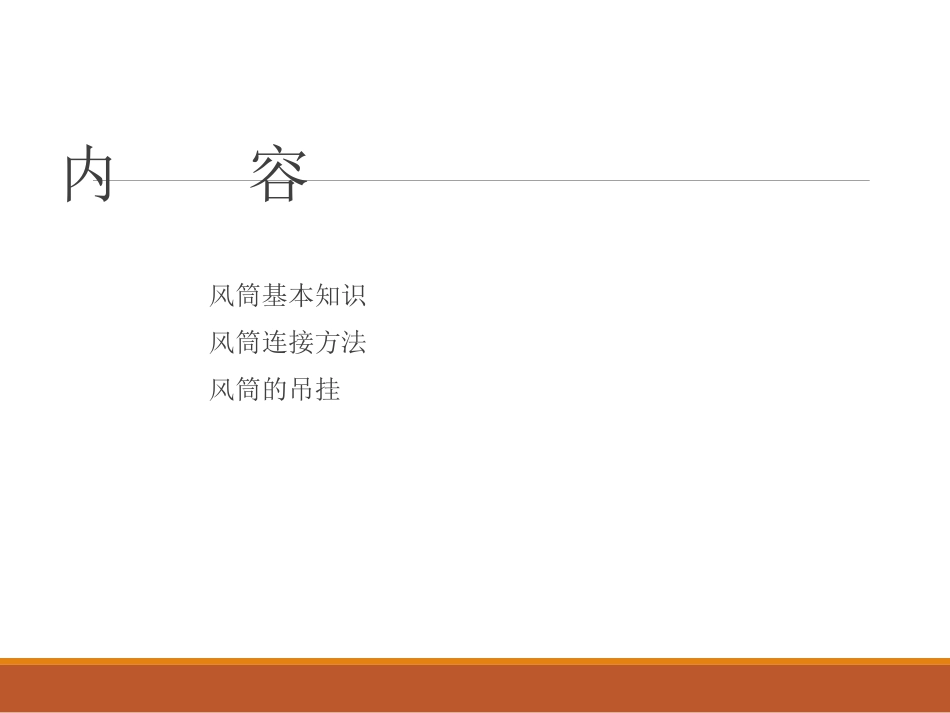

干部上讲台培训到现场——风筒吊挂标准内容风筒基本知识风筒连接方法风筒的吊挂一、风筒的基本知识1、常见的风筒有几种按强度划分：刚性风筒和柔性风筒按材质划分：金属风筒胶皮风筒塑料风筒刚性风筒用于局部通风机抽出式通风，因而也叫负压风筒柔性风筒有帆布、人造革、胶皮、塑料皮材质，主要用于压入式通风，因而也叫正压风筒。2、风筒规格胶皮风筒：风筒直径风筒直径每节长度每节长度风筒壁厚风筒壁厚每米质量每米质量风筒断面风筒断面300mm300mm10m10m1.2mm1.2mm1.3kg1.3kg0.071m0.071m22400mm400mm10m10m1.2mm1.2mm1.6kg1.6kg0.126m0.126m22500mm500mm10m10m1.2mm1.2mm1.9kg1.9kg0.196m0.196m22600mm600mm10m10m1.2mm1.2mm2.3kg2.3kg0.283m0.283m22800mm800mm10m10m1.2mm1.2mm3.2kg3.2kg0.503m0.503m221000mm1000mm10m10m1.2mm1.2mm4.0kg4.0kg0.785m0.785m22伸缩风筒：它是由玻璃纤维、化学纤维皮混织布为骨架材料与胶、塑料或橡胶制成的涂覆布风筒，风筒内设有等距离的金属骨架，可用来井下局部通风机负压通风。我矿使用伸缩风筒拐弯，使其弯的缓慢。根据现场的调查，拐30度弯时，风筒内径缩小10%；拐45度弯时，风筒内径缩小近50%；拐90度弯时，风筒内径缩小90%以上。项目项目尺寸尺寸允许误差（允许误差（mmmm））风筒直径风筒直径（（mmmm））300300、、400400、、500500、、600600、、80080000——+6+6风筒长度风筒长度33、、55、、101000——+150+150每隔150mm加钢丝圈，具有可伸缩的特点3、柔性、刚性、可伸缩风筒优缺点刚性风筒缺点：笨重、体积大，搬运、存放安装不方便，成本高、风筒接头不严密、漏风大。刚性风筒优点：强度高，可以承受很大负压，使用寿命长，常用于局部通风机抽出式通风的导风装置和竖井掘进通风的导风筒。可伸缩风筒优点：重量轻、可伸缩、运送安装方便，价格低廉。带骨架的可伸缩风筒可作为抽出式通风的导风装置柔性风筒优点：体积小、轻便，拆装容易，成本低柔性风筒缺点：不能用作局部通风机抽出式通风的导风筒。井下广泛采用柔性风筒作局部通风机压入式通风的导风筒。4、风筒标志、包装、储存、规格标志：例500*10*150S87-5H01其中：500*10—风筒直径（mm）*长度（m）*150—伸缩风筒钢丝间距（mm）S—抗静电阻燃87-5—制造年月H—制造厂名01—检验合格证号包装：用编织袋皮包装，包装袋不应破损，在包装袋处应注明产品名称、规格、数量、重量及制造厂名、出厂日期。储存：应保持清洁，禁止与油类、酸碱或其它有损于橡胶、塑料材质的物质接触；距热源1米以外，室内温度在-150C—+350C,相对湿度在50%—80%。搬运：防止机械撞击、摩擦引起的损伤，避免日晒雨淋。二、风筒的连接方法1、柔性风筒连接方法：套环接头法翻套环接头发单翻边接头法双翻边接头法活三环多翻边接头法罗圈接头法圆胎内支撑节头粘接法圆胎外支撑节头粘接法2、最常见5种接头优缺点接头形式接头形式平均每个平均每个接头漏风接头漏风（（m3/m3/minmin））平均每个平均每个接头风阻接头风阻（（kuku））优点优点缺点缺点送风距送风距离离套环接头套环接头0.860.860.260.26操作简单操作简单漏风大漏风大<500<500mm双翻边接头双翻边接头0.460.460.340.34接头不易鼓开，接头不易鼓开，漏风少漏风少接头处阻力接头处阻力增大增大900900——12001200mm活三环接头活三环接头0.340.340.360.36接头不易鼓开，接头不易鼓开，漏风少漏风少接头处阻力接头处阻力增大增大>150>1500m0m皮圈接头皮圈接头0.10.10.01720.0172操作简单，漏操作简单，漏风少风少接头不牢，接头不牢，易鼓开易鼓开>300>3000m0m胶粘接头胶粘接头0000不漏风，无阻不漏风，无阻力力操作复杂操作复杂套环接头压入式通风，套环插入另一套环的方向应与风流方向相同，适用于小于300m短距离送风。1212风流方向ab1、2为铁环三、风筒的吊挂1、操作胶质风筒的吊挂要做到平、直、紧、稳、拐弯缓慢，风筒如吊挂不好，就会增大局部阻力而影响通风效果，为了保证质量，应按以下方法吊挂。（1）沿着巷道壁一侧每隔5m钻一个300mm深的吊挂眼，吊钩要安设在高度相同的一直线上，若是支架支护的巷道，可利用顶梁或侧柱上设吊钩。（2）...
