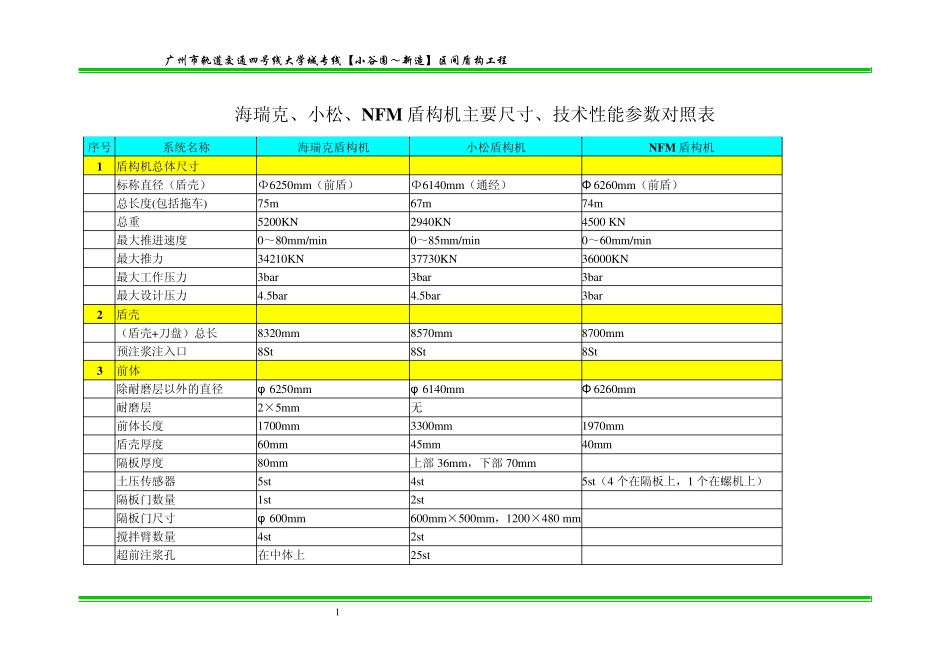

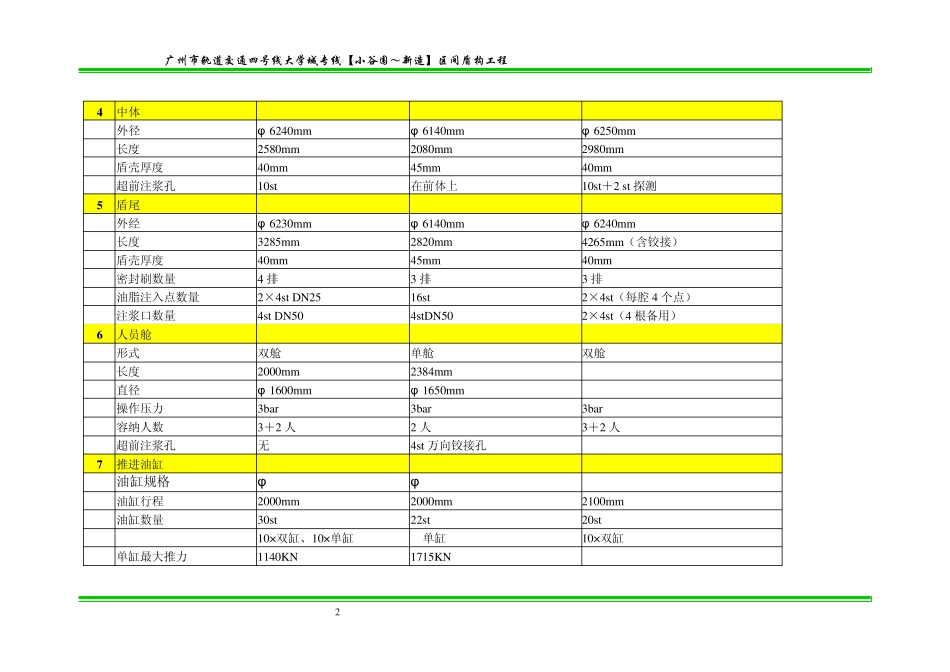

广州市轨道交通四号线大学城专线【小谷围～新造】区间盾构工程 1 海瑞克、小松、NFM 盾构机主要尺寸、技术性能参数对照表 序号 系统名称 海瑞克盾构机 小松盾构机 NFM 盾构机 1 盾构机总体尺寸 标称直径（盾壳） Φ6250mm（前盾） Φ6140mm（通经） Φ 6260mm（前盾） 总长度(包括拖车) 75m 67m 74m 总重 5200KN 2940KN 4500 KN 最大推进速度 0～80mm/min 0～85mm/min 0～60mm/min 最大推力 34210KN 37730KN 36000KN 最大工作压力 3bar 3bar 3bar 最大设计压力 4.5bar 4.5bar 3bar 2 盾壳 （盾壳+刀盘）总长 8320mm 8570mm 8700mm 预注浆注入口 8St 8St 8St 3 前体 除耐磨层以外的直径 φ 6250mm φ 6140mm Φ 6260mm 耐磨层 2×5mm 无 前体长度 1700mm 3300mm 1970mm 盾壳厚度 60mm 45mm 40mm 隔板厚度 80mm 上部 36mm，下部 70mm 土压传感器 5st 4st 5st（4 个在隔板上，1 个在螺机上） 隔板门数量 1st 2st 隔板门尺寸 φ 600mm 600mm×500mm，1200×480 mm 搅拌臂数量 4st 2st 超前注浆孔 在中体上 25st 广州市轨道交通四号线大学城专线【小谷围～新造】区间盾构工程 2 4 中体 外径 φ 6240mm φ 6140mm φ 6250mm 长度 2580mm 2080mm 2980mm 盾壳厚度 40mm 45mm 40mm 超前注浆孔 10st 在前体上 10st＋2 st 探测 5 盾尾 外经 φ 6230mm φ 6140mm φ 6240mm 长度 3285mm 2820mm 4265mm（含铰接） 盾壳厚度 40mm 45mm 40mm 密封刷数量 4 排 3 排 3 排 油脂注入点数量 2×4st DN25 16st 2×4st（每腔 4 个点） 注浆口数量 4st DN50 4stDN50 2×4st（4 根备用） 6 人员舱 形式 双舱 单舱 双舱 长度 2000mm 2384mm 直径 φ 1600mm φ 1650mm 操作压力 3bar 3bar 3bar 容纳人数 3＋2 人 2 人 3＋2 人 超前注浆孔 无 4st 万向铰接孔 7 推进油缸 油缸规格 φ 220/180mm φ 270/230mm 油缸行程 2000mm 2000mm 2100mm 油缸数量 30st 22st 20st 10× 双缸、10× 单缸 单缸 10× 双缸 单缸最大推力 1140KN 1715KN 广州市轨道交通四号线大学城专线【小谷围～新造】区间盾构工程 3 全部油缸最大推力 34210KN 37730KN 36000KN 推进油缸方向控制 5st 4st 4st 行程测量油缸数量 5st 4st 4st 油缸的伸出速度 80mm/min ...
