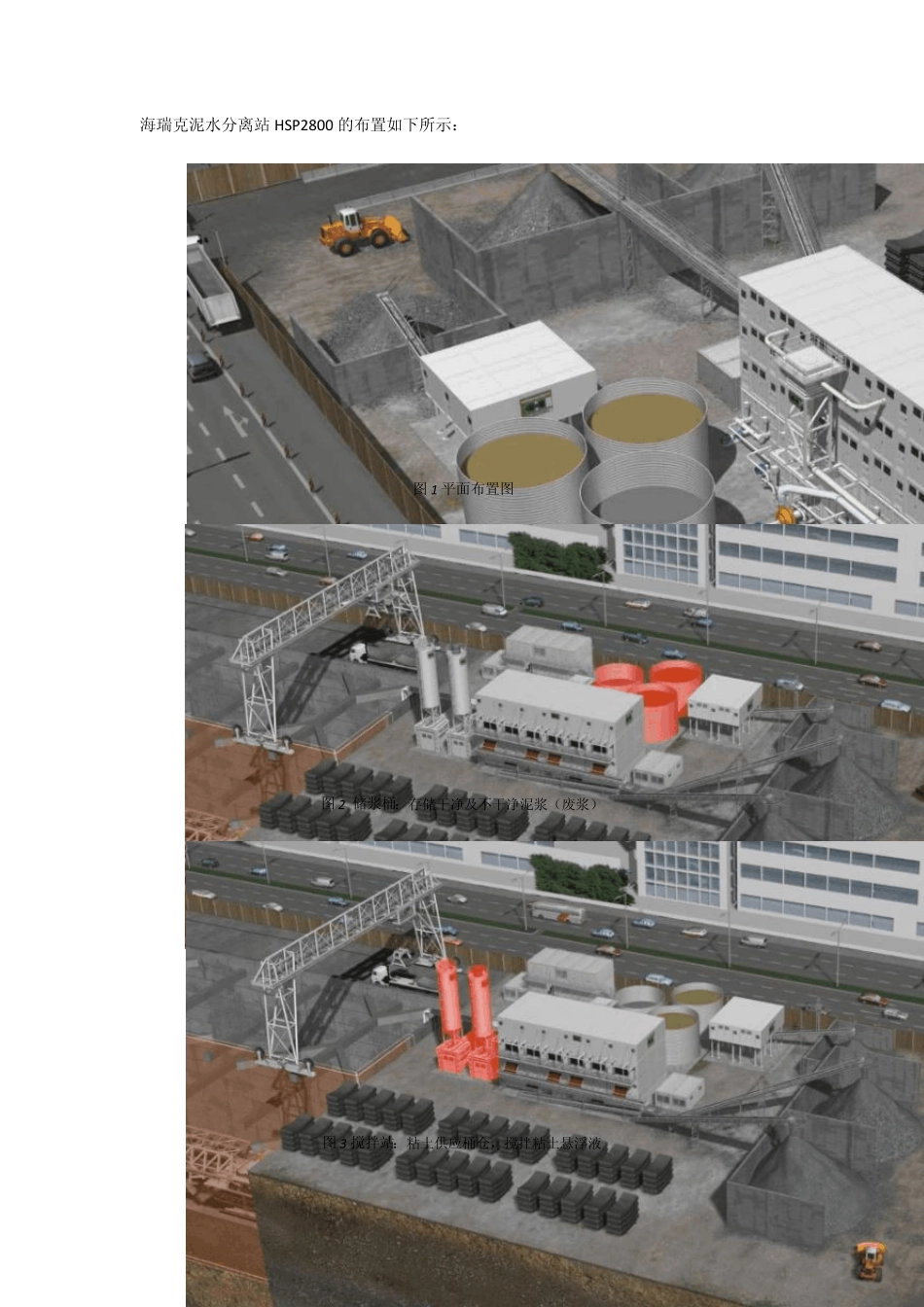

海瑞克泥水分离站HSP2800 的布置如下所示： 图 1 平面布置图 图 2 储浆桶：存储干净及不干净泥浆（废浆） 图 3 搅拌站：粘土供应桶仓，搅拌粘土悬浮液 图4 微粒子分离器：从储浆罐中分离微粒子 图5 管理办公室（大）及地质实验室（小） 图6 传送带废土传送带：将废土传送至渣土收集点，再由运渣车运走 分离站是由多个模块箱组成，包括以下几个组成部分 图7 分离站第一层：作为基础及泥浆池 图8 分离站第二层：黑旋风泵及筛后粒子收集斗 图9 分离站第三层：脱水系统及粒子筛 图10 分离站第四层：旋流分离器 图11 泥浆分流器：连接各个模块的管路 图12 消音外包：外包整个分离系统，使该系统适用于市内施工 图13 废土传送带：将废土传送至渣土收集点 分离站的粒子分离范围如下所示 图13 粒子一级筛：该筛置于分离站的第三层上部位置，筛除14 毫米—16 厘米的粒子 图14 粒子二级筛：该筛置于分离站的第三层中部位置，筛除3 毫米—14 毫米的粒子 图15 黑旋风分离器：该分离器位于分离站的第四层，筛除100 微米—3 毫米的粒子 图16 黑旋风分离器2：该分离器位于分离站的第四层，筛除30 微米—100 微米的粒子 图17 微粒子分离器：位于储浆桶旁，能分离出储浆桶中小于30 微米的粒子 分离站的工作流程如下所示： 盾构井中的泥水通过管路（图中绿色管）输送至泥水分离站，由分离站的分流器分流至分离站中的管路中，而后进行泥浆处理。而通过泥水分离站处理后的泥浆通过管路（图中蓝色管）重新输回盾构井内的盾构机切削仓。 进入泥水分离站后的泥浆先经过一级粒子筛（筛除14 毫米—16 厘米粒子），二级粒子筛（筛除3 毫米—14 毫米粒子），然后粒子掉入收集斗中。 进入收集斗中的微粒子，由黑旋风泵抽至黑旋风分离器1 进行粒子分离（分离100 微米—3 毫米粒子）。 经由黑旋风分离器1 分离后的粒子通过管路进入黑旋风分离器2 进行二次分离（分离30 微米—100 微米粒子）经分离后的粒子掉入分离站最底层的泥浆池，重新输回盾构机的切削仓。 经过泥水分离站处理后的粒子，由于微粒子的增加，泥水的密度越来越大，浓度升高，导致了泵、管路及各种装置的消耗，同时也导致了能量消耗的增加，盾构机掘进效率变低，如上图所示。因此需要对储浆桶内小于30 微米的粒子进行分离，对此种粒子的分离是通过安装在储浆桶旁边的离心机进行的，另外小于5 微米的粒子需要通过添加剂进行去除，离心机如下图：
