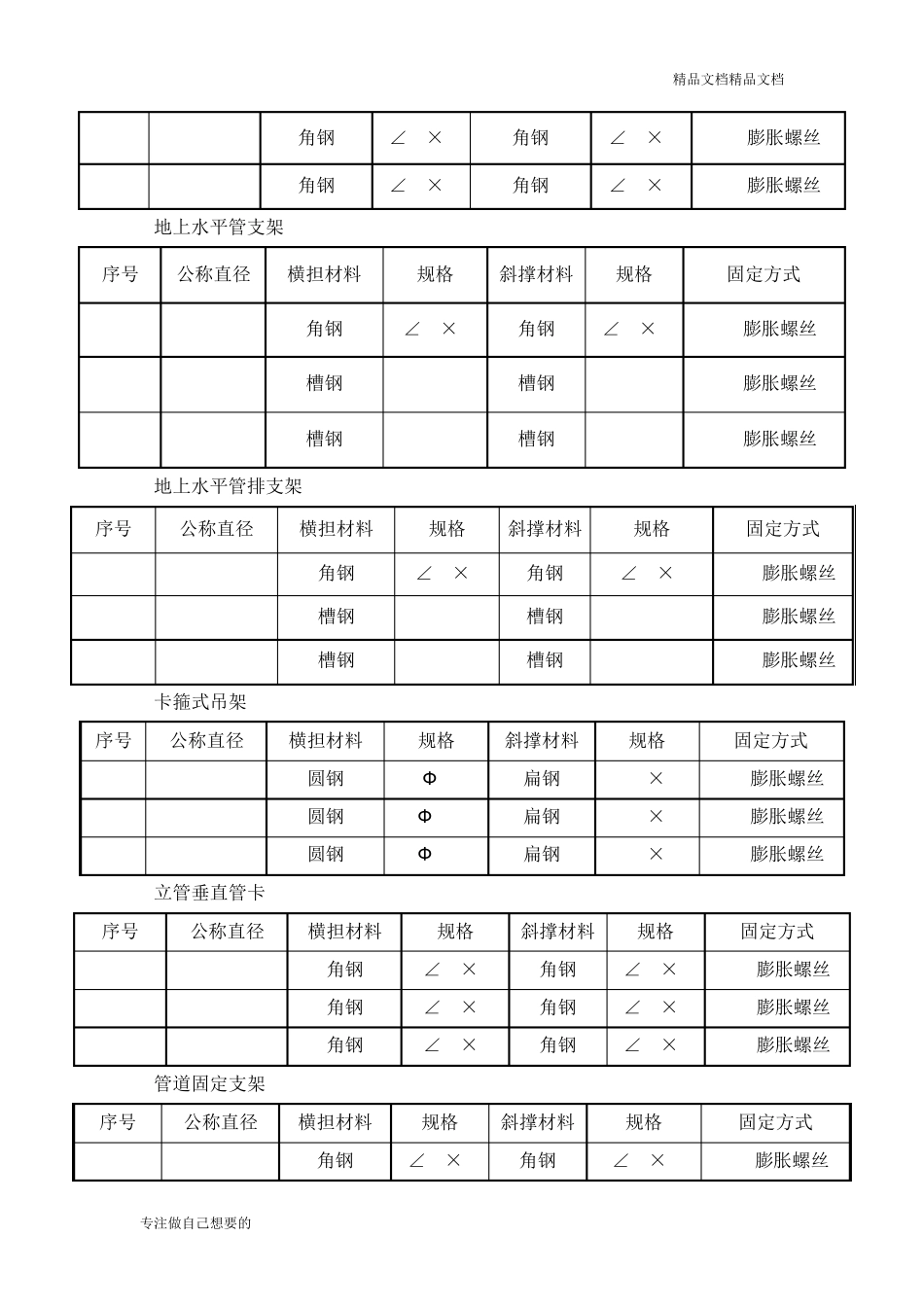

精品文档精品文档 专注做自己想要的 7.2.1室内消防给水系统 1）管材选用： 室内消火栓系统：均采用国产优质镀锌钢管。 2）检验管材管件: 管道系统（包括各种配件、阀门等附件）必须能承受各系统内的最大工作压精品文档，超值下载 力，不小于 1.4MPa。管道的管材及附件应是全新，无裂纹，无缺陷符合国家产品标准规定的优质产品，施工前按设计要求核对管道、管件及阀门的产品合格证、检测报告、规格、材质、型号。材料进场报送监理及招标人。 3）管道清理： 管道安装前，采用压缩空气吹洗管道内壁，以清除其内表面附着的污垢。管道外壁的污垢、氧化皮及锈斑使用管道外壁除锈机，清除完毕后涂一层冷底漆。每次管道切割后，应使切割部位端正、平整；套丝加工完毕后，端口应倒毛刺，保持清洁、干净。 4）管道连接方式:当管径DN<100mm时，采用丝扣连接，当管径DN≥100mm时，采用沟槽式连接。 5）管道支吊架安装： a管道支、吊架要求材质、构造、加工尺寸及焊接质量符合设计要求和国家现行的有关规定，安装平稳牢固。 b支、吊架防腐后才能安装，管道支、吊架的安装间距符合规范规定。根据设计 要求，支吊架除锈后刷防锈漆一道，调和漆两道。 管道支架设置间距 直径（mm） 25 32 40 50 65 80 100 125 150 200 距离（mm） 3.5 4.0 4.5 5.0 5.5 6.0 6.0 7.0 8.0 8.5 c管道不允许由因介质通过发生作用而产生位移的部分，应设置固定支架，固定 支架要牢固地固定在可靠的结构上。 d在管道无垂直位移或垂直位移很小的地方，可装设活动支架或钢性支架。 e配水干管与配水支管中 DN≥50mm的管段，至少要设一个防晃支吊架，并且 在中间改变方向的管段应增设防晃支吊架。 沿墙安装单管托架图 精品文档精品文档 专注做自己想要的 沿墙安装双管托架图 6）管道支架形式及材料明细表 a墙柱三角支撑 序号 公称直径 横担材料 规格 斜撑材料 规格 固定方式 1 DN70-80 角钢 ∠40×4 角钢 ∠25×3 M12膨胀螺丝 精品文档精品文档 专注做自己想要的 2 DN100 角钢 ∠50×5 角钢 ∠25×3 M12膨胀螺丝 3 DN150 角钢 ∠75×7 角钢 ∠25×3 M12膨胀螺丝 b地上水平管支架 序号 公称直径 横担材料 规格 斜撑材料 规格 固定方式 1 DN70-80 角钢 ∠40×4 角钢 ∠25×3 M12膨胀螺丝 2 DN100 槽钢 [10# 槽钢 [10# M12膨胀螺丝 3 DN150 槽钢 [12# 槽钢 [12# M12膨胀螺丝 c地...
