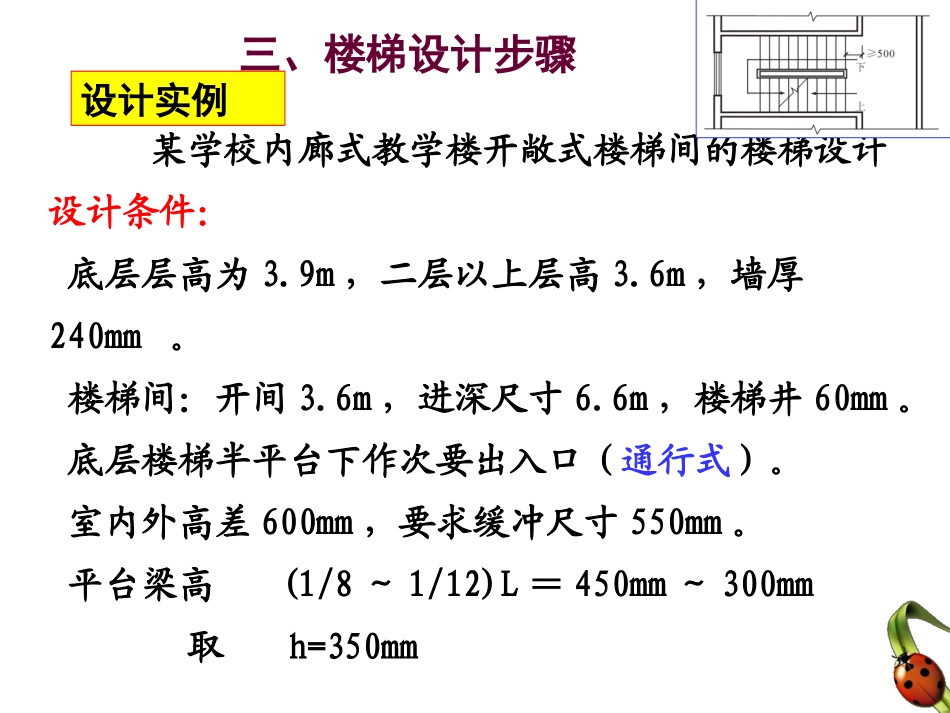

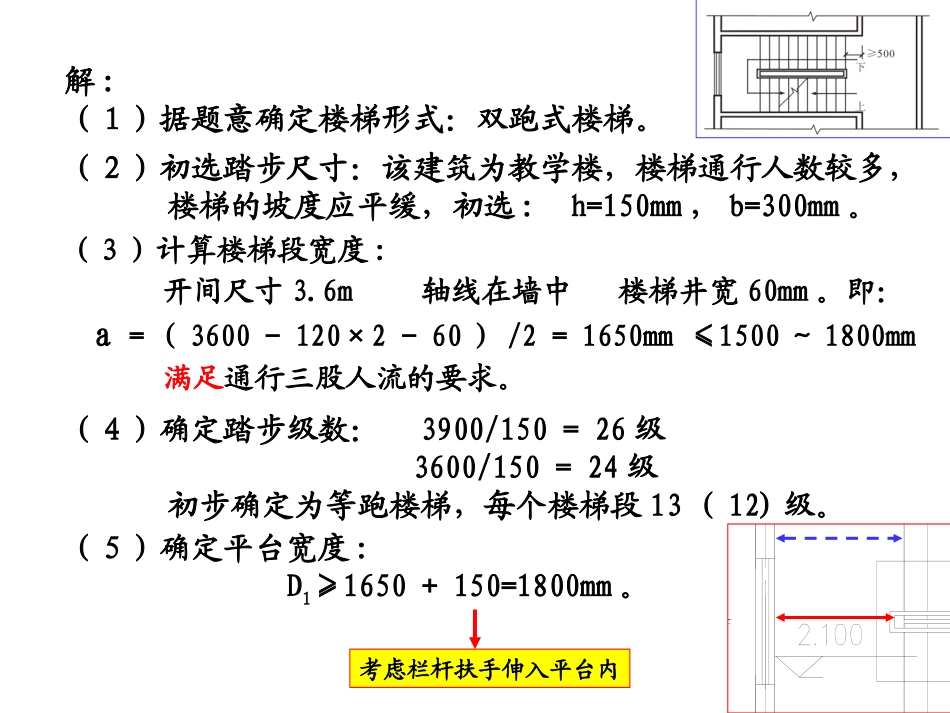

楼梯设计步骤某学校内廊式教学楼开敞式楼梯间的楼梯设计设计条件:底层层高为3.9m,二层以上层高3.6m,墙厚240mm。楼梯间:开间3.6m,进深尺寸6.6m,楼梯井60mm。底层楼梯半平台下作次要出入口(通行式)。室内外高差600mm,要求缓冲尺寸550mm。平台梁高(1/8~1/12)L=450mm~300mm取h=350mm三、楼梯设计步骤设计实例(2)初选踏步尺寸:该建筑为教学楼,楼梯通行人数较多,楼梯的坡度应平缓,初选:h=150mm,b=300mm。解:(1)据题意确定楼梯形式:双跑式楼梯。(4)确定踏步级数:3900/150=26级3600/150=24级初步确定为等跑楼梯,每个楼梯段13(12)级。(5)确定平台宽度:D1≥1650+150=1800mm。(3)计算楼梯段宽度:开间尺寸3.6m轴线在墙中楼梯井宽60mm。即:a=(3600-120×2-60)/2=1650mm≤1500~1800mm满足通行三股人流的要求。考虑栏杆扶手伸入平台内(6)确定楼梯段的水平投影长度,验算楼梯间进深尺寸。注意第一级踏步距走廊的缓冲尺寸550mm。300×(13-1)+1800+550=5950mm<6600-120+120=6600mm满足(若为非通行式时设计计算结束,可开始绘制楼梯图)(7)楼梯净空高度计算。首层平台下净空高度等于半平台标高减去平台梁高,平台梁高为350mm。梁下净高:150×13-350=1600mm。不满足2000mm的净空要求。根据设计条件同时采取二个措施:将首层楼梯做成不等跑楼梯:第一跑(梯段)为14级,第二跑为12级。利用室内外高差:室内外高差为600mm,楼梯间地坪和室外地面必须有至少100mm的高差,故利用450mm高差设3级h=150mm的踏步。此时平台梁下净空高度为:150×14+450-350=2200mm>2000mm满足再验算进深尺寸是否满要求:300×(14-1)+1800+550=6250mm<6600-120+120=6600mm满足根据设计条件同时采取二个措施:(7)楼梯净空高度计算。(8)将上述设计结果绘制成图。180066018001260180012601920780作业:P241设计题目单号:第一题目办公楼楼梯(开敞式楼梯间、内走廊)双号:第二题目住宅楼楼梯(一梯两户式)设计内容:平面图、剖面图图纸深度要求:同任务书(写出设计计算步骤不画节点详图)交图时间:11月15日(星期一)甲梯六层平面图1:50甲梯1-1剖面图甲梯六层平面图1:501:501:50甲梯二-五层平面图1:50甲梯一层平面图1.屋顶的设计要求2.屋顶排水设计原则及步骤3.屋顶坡度选择4.屋顶坡度形成方式及优缺点5.屋顶排水方式6.卷材防水屋面、刚性防水屋面构造层次及做法7.刚性屋面的缺点及解决问题的措施(分仓缝、隔离层的概念及设置)8.平屋顶保温可能出现的问题及采取的措施第十章复习思考题挑檐沟外排水与女儿墙外排水对比作业4:单学号P276第一题目双学号图示题目作业要求:屋顶排水设计图标注卷材防水屋面、刚性防水屋面做法并分别画出相应泛水构造节点详图12.2009.000
