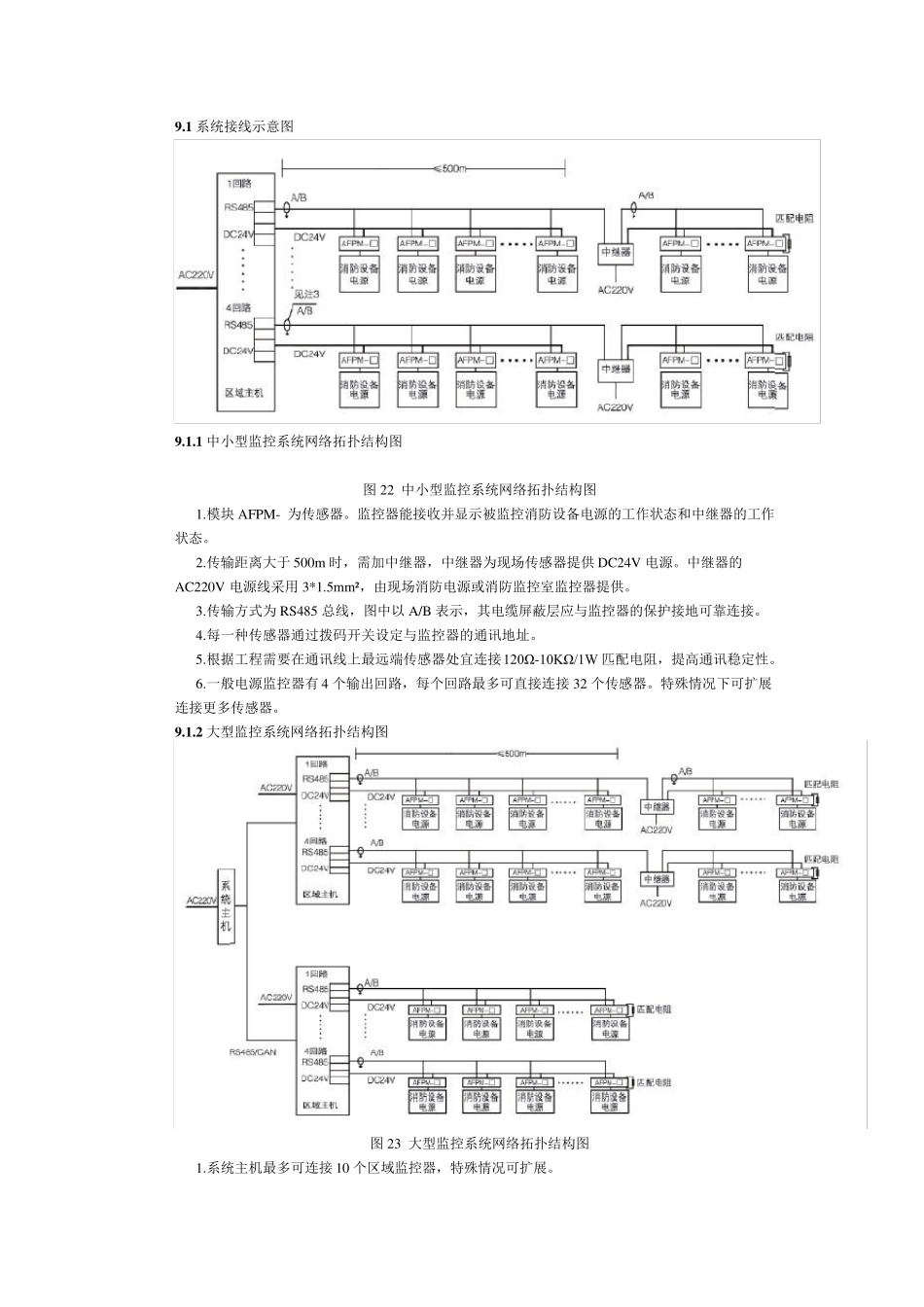

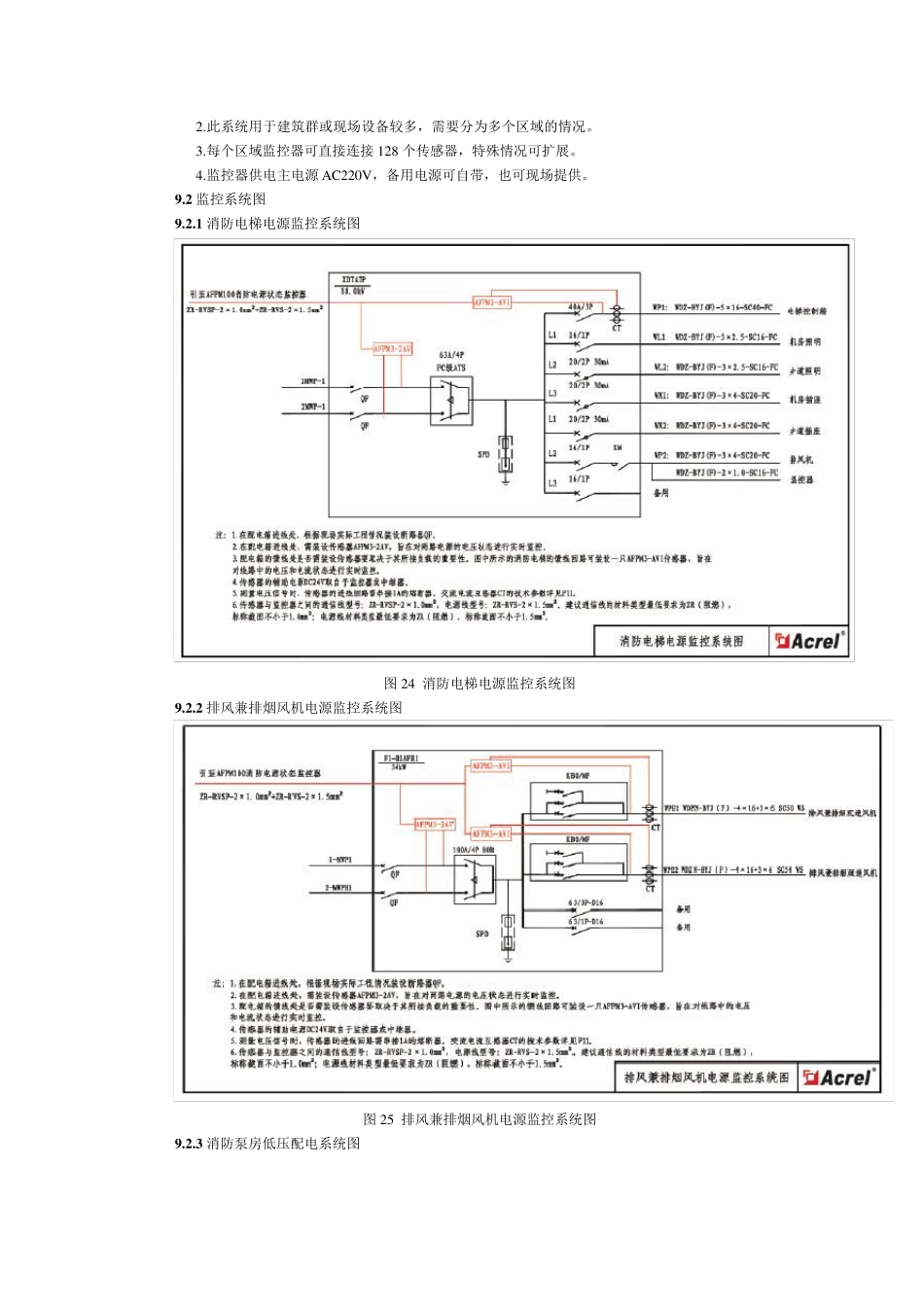

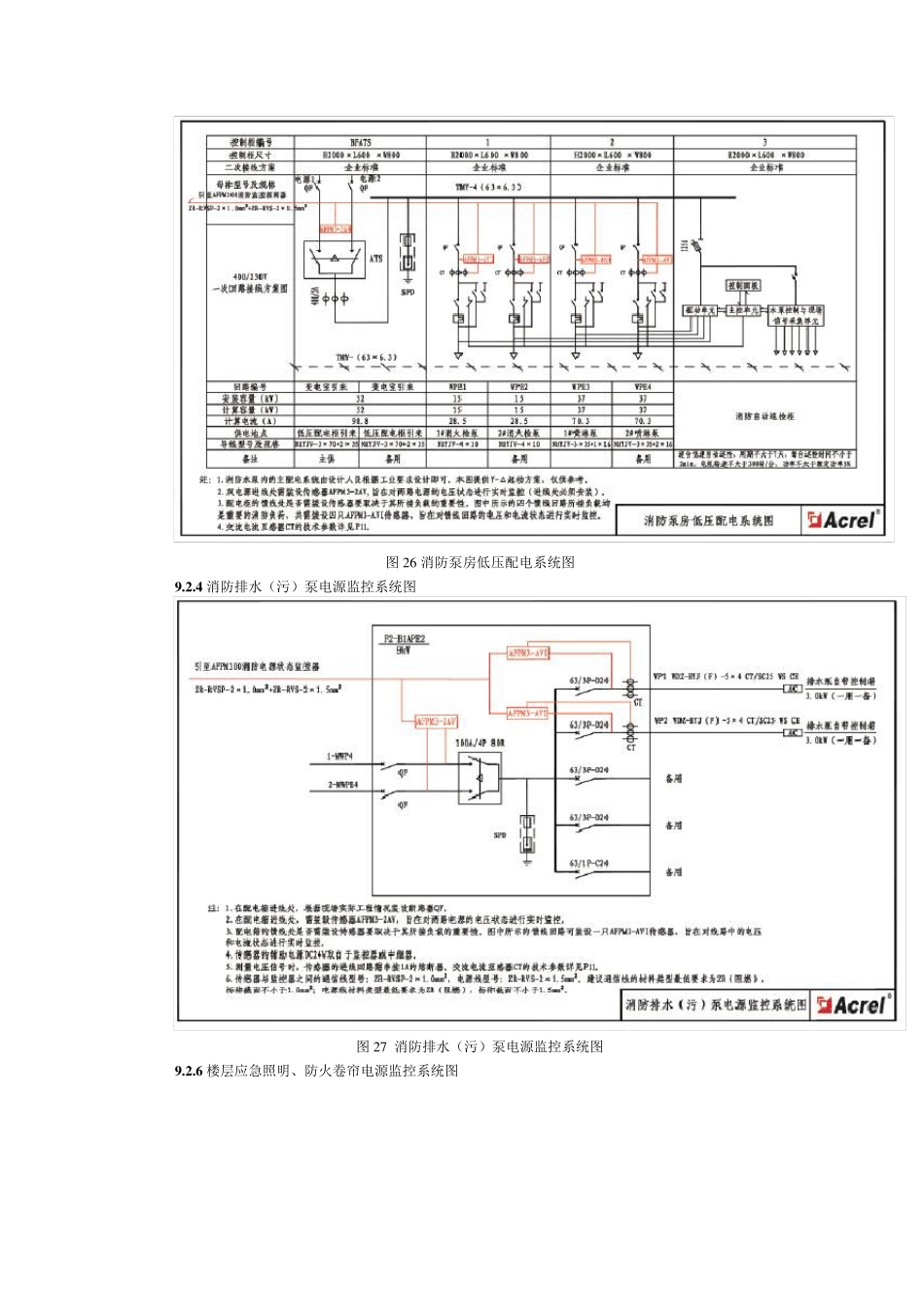

9 .1 系统接线示意图 9 .1 .1 中小型监控系统网络拓扑结构图 图22 中小型监控系统网络拓扑结构图 1.模块AFPM- 为传感器。监控器能接收并显示被监控消防设备电源的工作状态和中继器的工作状态。 2.传输距离大于 500m 时,需加中继器,中继器为现场传感器提供 DC24V 电源。中继器的AC220V 电源线采用 3*1.5mm²,由现场消防电源或消防监控室监控器提供。 3.传输方式为RS485 总线,图中以 A/B 表示,其电缆屏蔽层应与监控器的保护接地可靠连接。 4.每一种传感器通过拨码开关设定与监控器的通讯地址。 5.根据工程需要在通讯线上最远端传感器处宜连接120Ω-10KΩ/1W 匹配电阻,提高通讯稳定性。 6.一般电源监控器有 4 个输出回路,每个回路最多可直接连接32 个传感器。特殊情况下可扩展连接更多传感器。 9 .1 .2 大型监控系统网络拓扑结构图 图23 大型监控系统网络拓扑结构图 1.系统主机最多可连接10 个区域监控器,特殊情况可扩展。 2.此系统用于建筑群或现场设备较多,需要分为多个区域的情况。 3.每个区域监控器可直接连接 128 个传感器,特殊情况可扩展。 4.监控器供电主电源 AC220V,备用电源可自带,也可现场提供。 9 .2 监控系统图 9 .2 .1 消防电梯电源监控系统图 图 24 消防电梯电源监控系统图 9 .2 .2 排风兼排烟风机电源监控系统图 图 25 排风兼排烟风机电源监控系统图 9 .2 .3 消防泵房低压配电系统图 图2 6 消防泵房低压配电系统图 9 .2 .4 消防排水(污)泵电源监控系统图 图2 7 消防排水(污)泵电源监控系统图 9 .2 .6 楼层应急照明、防火卷帘电源监控系统图 图2 8 楼层应急照明、防火卷帘电源监控系统图 9 .3 监控电路图 9 .3 .1 三相四线制双电源电压监控电路图 图3 9 三相四线制双电源电压监控电路图 9 .3 .2 三相四线制电压电流监控电路图 图30 三相四线制电压电流监控电路图 9 .4 消防设备电源监控系统示意图 图31 消防设备电源监控系统示意图 1 0 系统施工、安装与调试 系统的施工,应按照批准的工程设计文件和施工技术方案进行,不得随意变更;确需变更设计时,应由原设计单位负责更改并经审图机构审核批准。 1 0 .1 布线 10.1.1 系统的布线,应符合现行国家标准 GB50116《火灾自动报警系统施工与验收规范》的要求; 10.1.2 系统总线敷设后,应对每条回路的导线用 500V 的兆欧表测量绝缘电阻,其对地绝缘...
