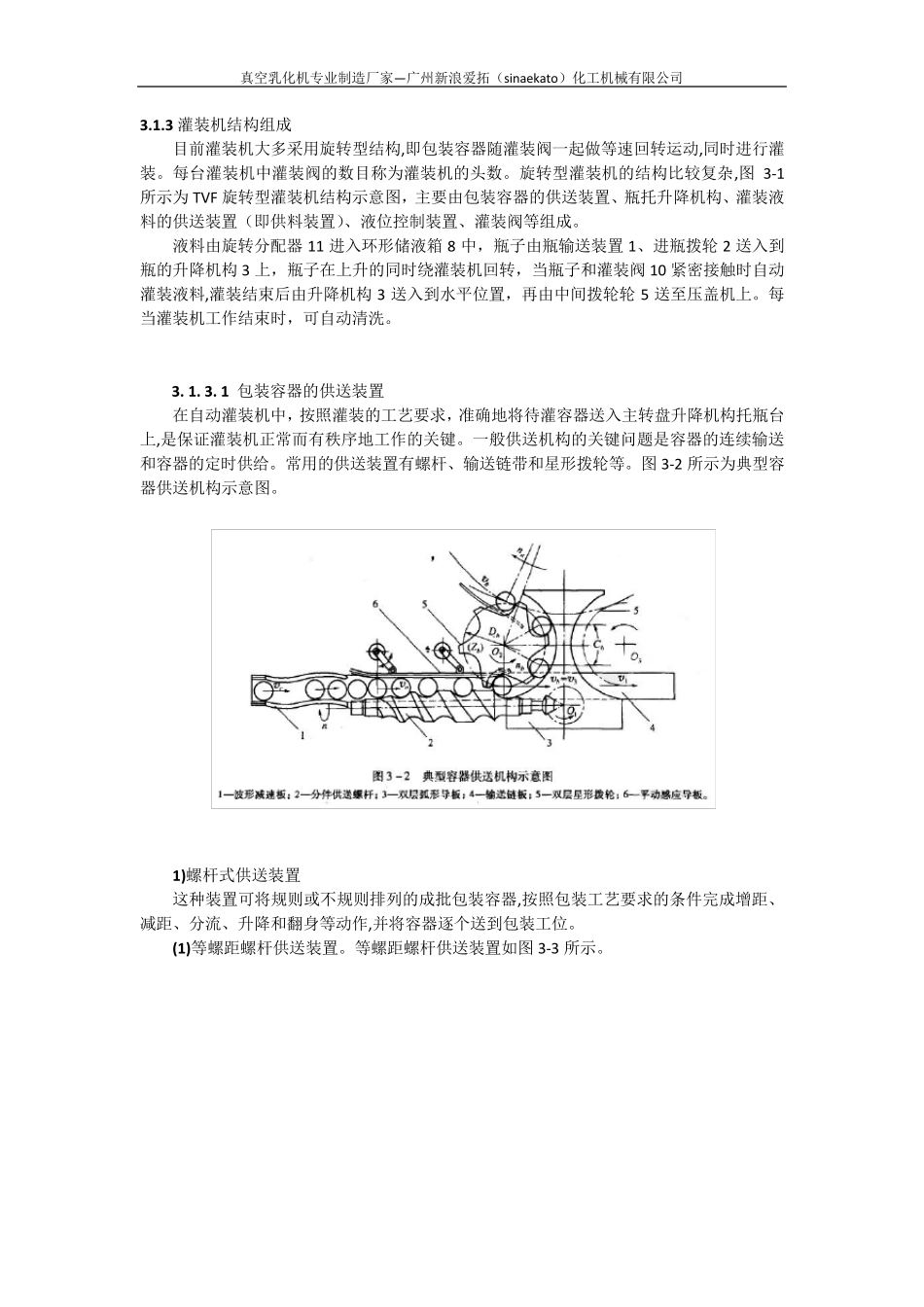

真空乳化机专业制造厂家— 广州新浪爱拓（sinaekato）化工机械有限公司 3.1.3 灌装机结构组成 目前灌装机大多采用旋转型结构,即包装容器随灌装阀一起做等速回转运动,同时进行灌装。每台灌装机中灌装阀的数目称为灌装机的头数。旋转型灌装机的结构比较复杂,图3-1所示为TVF 旋转型灌装机结构示意图，主要由包装容器的供送装置、瓶托升降机构、灌装液料的供送装置（即供料装置）、液位控制装置、灌装阀等组成。 液料由旋转分配器11 进入环形储液箱 8 中，瓶子由瓶输送装置1、进瓶拨轮 2 送入到瓶的升降机构3 上，瓶子在上升的同时绕灌装机回转，当瓶子和灌装阀10 紧密接触时自动灌装液料,灌装结束后由升降机构3 送入到水平位置，再由中间拨轮轮 5 送至压盖机上。每当灌装机工作结束时，可自动清洗。 3. 1. 3. 1 包装容器的供送装置 在自动灌装机中，按照灌装的工艺要求，准确地将待灌容器送入主转盘升降机构托瓶台上,是保证灌装机正常而有秩序地工作的关键。一般供送机构的关键问题是容器的连续输送和容器的定时供给。常用的供送装置有螺杆、输送链带和星形拨轮等。图3-2 所示为典型容器供送机构示意图。 1)螺杆式供送装置 这种装置可将规则或不规则排列的成批包装容器,按照包装工艺要求的条件完成增距、减距、分流、升降和翻身等动作,并将容器逐个送到包装工位。 (1)等螺距螺杆供送装置。等螺距螺杆供送装置如图3-3 所示。 真空乳化机专业制造厂家— 广州新浪爱拓（sinaekato）化工机械有限公司 (2 )变螺距螺杆供送装置。变螺距螺杆供送装置如图3-4 所示。图3-4(a)所示为专门用于供送圆柱形包装容器的装置。供送嫘杆1 上的螺旋槽沿供送蠔杆1 供送方向逐渐缩小螺距,被供送的包装容器在静止滑板2 上紧靠侧向导轨处于边滚动边减速状态的运动。图3-4(b)所示为专门用于供送棱柱形包装容器的装置,双环形槽沿供送螺杆 1 供送方向逐渐增大螺距。 (3)特种变螺距螺杆供送装置。特种变螺距螺杆供送装置如图3-5 所示。图3-5(a)和(b)所示装置不仅能改变供送容器的排列和间距,同时起着分流和合流的作用，使容器状态和后面的包装要求相适应。图3-5(c)所示为1 对并列排列、转向相同的螺杆，它们的组合作用使包装容器在供送过程中，既能改变间距，又能改变运动状态。围 3 -5(d)所示为1 条水平变螺距螺杆和3 条固定的卷曲导板组成的供送装置,它能使被供送的包装容器成倒状和翻身状态。 真空乳化机专业制造厂家— 广州新...
