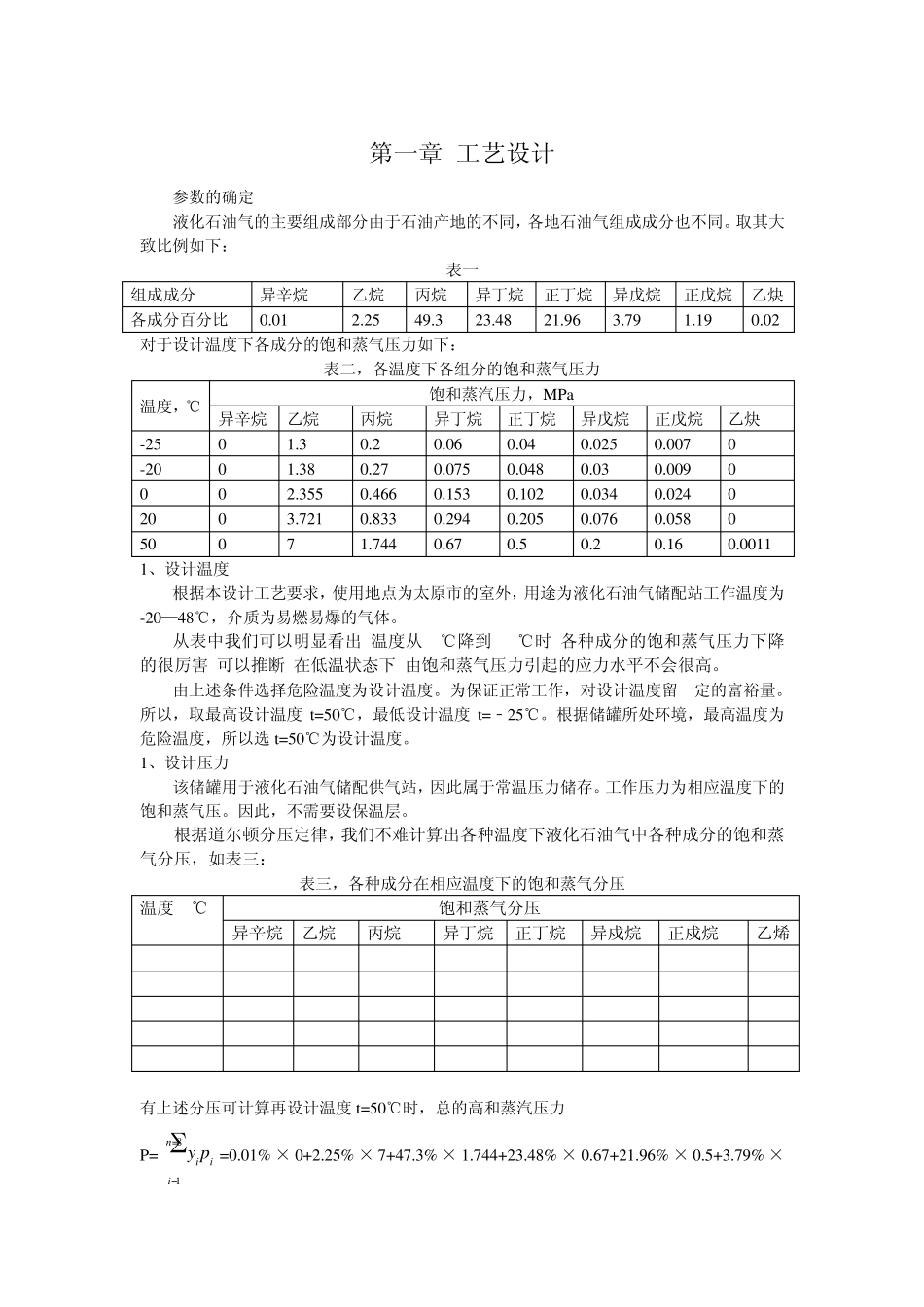

第一章 工艺设计 参数的确定 液化石油气的主要组成部分由于石油产地的不同，各地石油气组成成分也不同。取其大致比例如下： 表一 组成成分 异辛烷 乙烷 丙烷 异丁烷 正丁烷 异戊烷 正戊烷 乙炔 各成分百分比 0.01 2.25 49.3 23.48 21.96 3.79 1.19 0.02 对于设计温度下各成分的饱和蒸气压力如下： 表二，各温度下各组分的饱和蒸气压力 温度，℃ 饱和蒸汽压力，MPa 异辛烷 乙烷 丙烷 异丁烷 正丁烷 异戊烷 正戊烷 乙炔 -25 0 1.3 0.2 0.06 0.04 0.025 0.007 0 -20 0 1.38 0.27 0.075 0.048 0.03 0.009 0 0 0 2.355 0.466 0.153 0.102 0.034 0.024 0 20 0 3.721 0.833 0.294 0.205 0.076 0.058 0 50 0 7 1.744 0.67 0.5 0.2 0.16 0.0011 1、设计温度 根据本设计工艺要求，使用地点为太原市的室外，用途为液化石油气储配站工作温度为-20—48℃，介质为易燃易爆的气体。 从表中我们可以明显看出,温度从50℃降到-25℃时,各种成分的饱和蒸气压力下降的很厉害,可以推断,在低温状态下,由饱和蒸气压力引起的应力水平不会很高。 由上述条件选择危险温度为设计温度。为保证正常工作，对设计温度留一定的富裕量。所以，取最高设计温度 t=50℃，最低设计温度 t=﹣25℃。根据储罐所处环境，最高温度为危险温度，所以选 t=50℃为设计温度。 1、设计压力 该储罐用于液化石油气储配供气站，因此属于常温压力储存。工作压力为相应温度下的饱和蒸气压。因此，不需要设保温层。 根据道尔顿分压定律，我们不难计算出各种温度下液化石油气中各种成分的饱和蒸气分压，如表三： 表三，各种成分在相应温度下的饱和蒸气分压 温度, ℃ 饱和蒸气分压, MPa 异辛烷 乙烷 丙烷 异丁烷 正丁烷 异戍烷 正戍烷 乙烯 -25 0 0.029 0.0946 0.014 0.0088 0.00095 0.000083 0 -20 0 0.031 0.127 0.0176 0.0105 0.00114 0.000109 0 0 0 0.053 0.2204 0.0359 0.0224 0.00129 0.000256 0 20 0 0.084 0.394 0.069 0.045 0.00288 0.00063 0 50 0 0.158 0.0825 0.1573 0.1098 0.00758 0.0019 0 有上述分压可计算再设计温度 t=50℃时，总的高和蒸汽压力 P=iniipy∑81===0.01% ×0+2.25% ×7+47.3% ×1.744+23.48% ×0.67+21.96% ×0.5+3.79% ×0.2+1.19%×0.16+0.02%×0.0011=1.25901 MPa 因为：P异丁烷（0.2）
