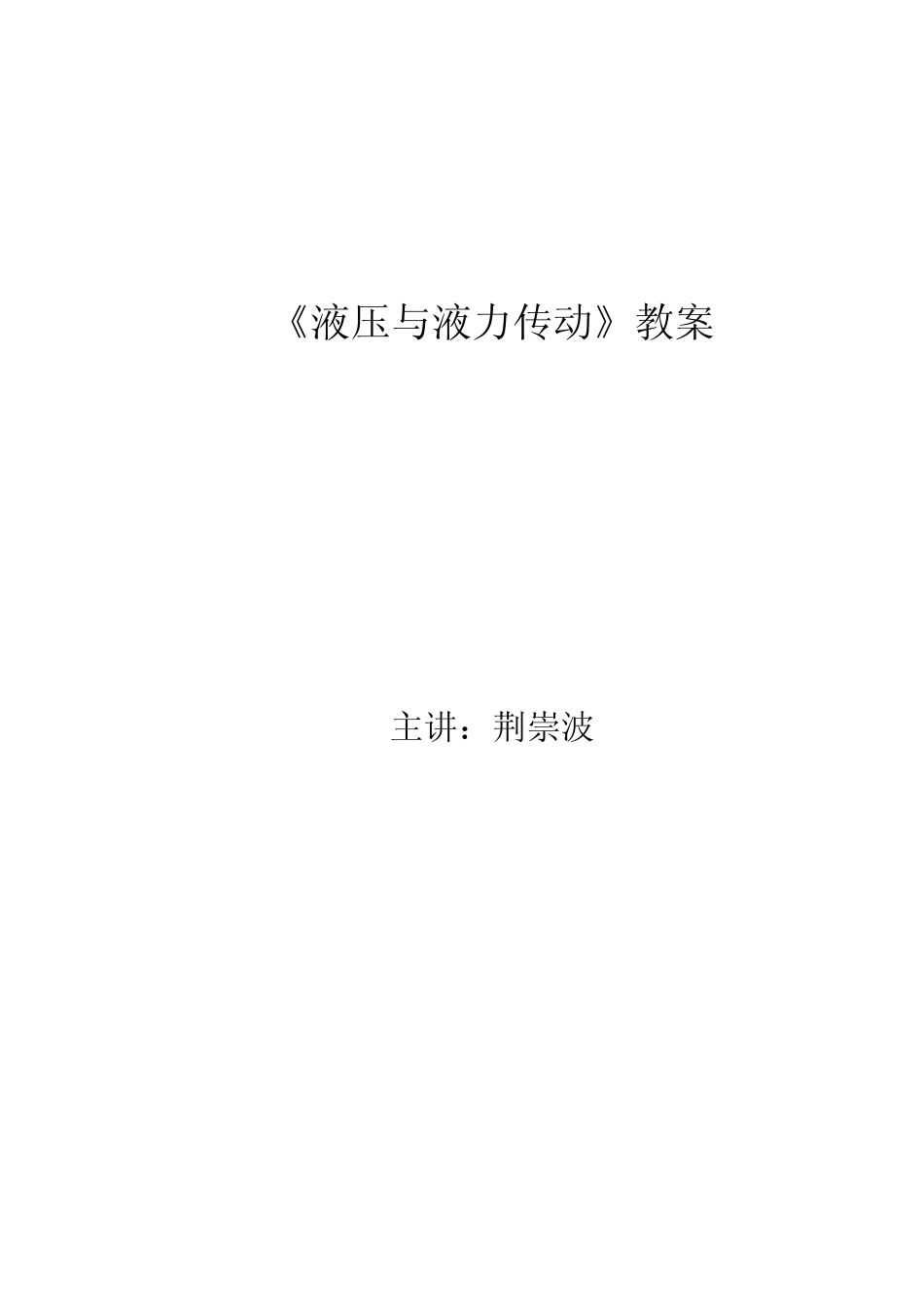

《液压与液力传动》教案 主讲：荆崇波 授课日期 授课时数 2 授课形式 课堂讲授 授课章节名称 第一章 液压传动概述 教学目的 通过学习液压传动工作原理及组成，了解液压传动的基本原理，掌握液压传动的定义，熟悉液压传动的基本组成，为学生顺利理解液压传动总体架构提供保障。 教学重点、难点 教学重点：液压传动的工作原理。 教学难点：液压传动的组成，液压传动工作特性 更新、补充、 删节内容 课外作业 见《液压与液力传动》课后习题 课后体会 “液压与液力传动”课是车辆工程与地面武器机动工程专业一门重要的课程，今天通过一些事例，初步使学生对这门课程发生了兴趣，为两个专业基础知识的掌握打下坚实的基础。 授课主要内容或纲要 教学手段 时间分配 ●课程介绍、学习要求： 上课听懂、及时复习、反复巩固。 ●液体传动与机械传动优缺点比较： 调速、缓冲、布臵、漏油、维修等。 ●前言知识： 机器的组成：原动机、传动机构、工作机构 传动的作用：1、传递动力；2、转换运动状态（方式和位臵）； 3、调节速度、方向等。 第一章 液压传动概述 §1-1 液压传动的工作原理及组成 一、液压传动的工作原理 【举例】液压千斤顶 【分析】液压千斤顶的工作原理。 截止阀关闭时：若下压：小缸向大缸压油，载荷上行。若上抬：油箱向小缸补油，载荷不动。 截止阀打开时，载荷下行。 PPT课件及板书 10 分钟 5 分钟 10 分钟 20 分钟 授课主要内容或纲要 教学手段 时间分配 【问题】为什么能实现力的放大？力的放在倍数等于多少？两缸速度、行程比又分别等于多少？ 【定义】液压传动：以液体为工作介质，基于帕斯卡原理，利用液压的压力能来传递动力的传动方式。 二、液压传动的组成 【分析】动力传递路线图。 原动机→动力元件→控制调节元件→执行元件→工作机构 1、动力元件：液压泵，将原动机的旋转机械能转化成液压能输出。 2 、执行元件：液压缸、液压马达，将液压能 PPT课件及板书 15 分钟 转化成机械能输出。液压缸实现往复直线运动或往复摆动，液压马达实现连续回转运动。 3、控制调节装臵：液压阀，控制调节系统方向、压力和流量。 4、辅助装臵：油箱、油管、过滤器、蓄能器等。 【分析】液压传动不包括原动机和工作机构。 【分析】液压缸所作的运动不能仅理解为作往复直线运动，说成往复运动反而是正确的。 【分析】液压阀不是能量转换元件，但其液压能的肯定会减小。 ...
