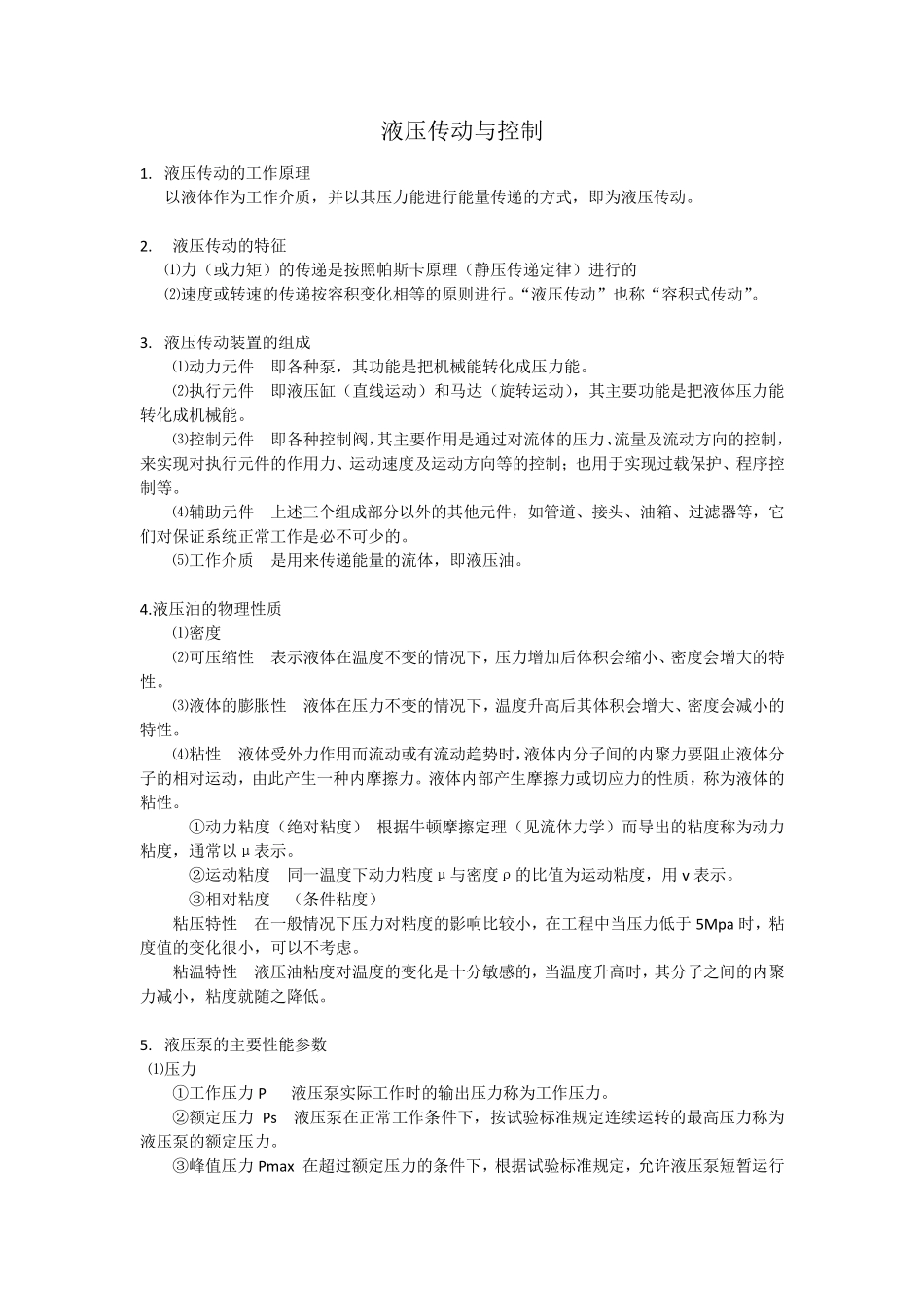

液压传动与控制 1. 液压传动的工作原理 以液体作为工作介质，并以其压力能进行能量传递的方式，即为液压传动。 2. 液压传动的特征 ⑴力（或力矩）的传递是按照帕斯卡原理（静压传递定律）进行的 ⑵速度或转速的传递按容积变化相等的原则进行。“液压传动”也称“容积式传动”。 3. 液压传动装置的组成 ⑴动力元件 即各种泵，其功能是把机械能转化成压力能。 ⑵执行元件 即液压缸（直线运动）和马达（旋转运动），其主要功能是把液体压力能转化成机械能。 ⑶控制元件 即各种控制阀，其主要作用是通过对流体的压力、流量及流动方向的控制，来实现对执行元件的作用力、运动速度及运动方向等的控制；也用于实现过载保护、程序控制等。 ⑷辅助元件 上述三个组成部分以外的其他元件，如管道、接头、油箱、过滤器等，它们对保证系统正常工作是必不可少的。 ⑸工作介质 是用来传递能量的流体，即液压油。 4.液压油的物理性质 ⑴密度 ⑵可压缩性 表示液体在温度不变的情况下，压力增加后体积会缩小、密度会增大的特性。 ⑶液体的膨胀性 液体在压力不变的情况下，温度升高后其体积会增大、密度会减小的特性。 ⑷粘性 液体受外力作用而流动或有流动趋势时，液体内分子间的内聚力要阻止液体分子的相对运动，由此产生一种内摩擦力。液体内部产生摩擦力或切应力的性质，称为液体的粘性。 ①动力粘度（绝对粘度） 根据牛顿摩擦定理（见流体力学）而导出的粘度称为动力粘度，通常以μ表示。 ②运动粘度 同一温度下动力粘度μ与密度ρ的比值为运动粘度，用 v 表示。 ③相对粘度 （条件粘度） 粘压特性 在一般情况下压力对粘度的影响比较小，在工程中当压力低于 5Mpa 时，粘度值的变化很小，可以不考虑。 粘温特性 液压油粘度对温度的变化是十分敏感的，当温度升高时，其分子之间的内聚力减小，粘度就随之降低。 5. 液压泵的主要性能参数 ⑴压力 ①工作压力 P 液压泵实际工作时的输出压力称为工作压力。 ②额定压力 Ps 液压泵在正常工作条件下，按试验标准规定连续运转的最高压力称为液压泵的额定压力。 ③峰值压力 Pmax 在超过额定压力的条件下，根据试验标准规定，允许液压泵短暂运行的最高压力值，称为液压泵的峰值压力。 ⑵排量和流量 ①排量V 液压泵每转一周，由其密封容积几何尺寸变化计算而得出的排出液体的体积称为液压泵的排量。 ②理论流量qt 在不考虑液压泵泄漏的情况下，在单位时间内所排出的...
