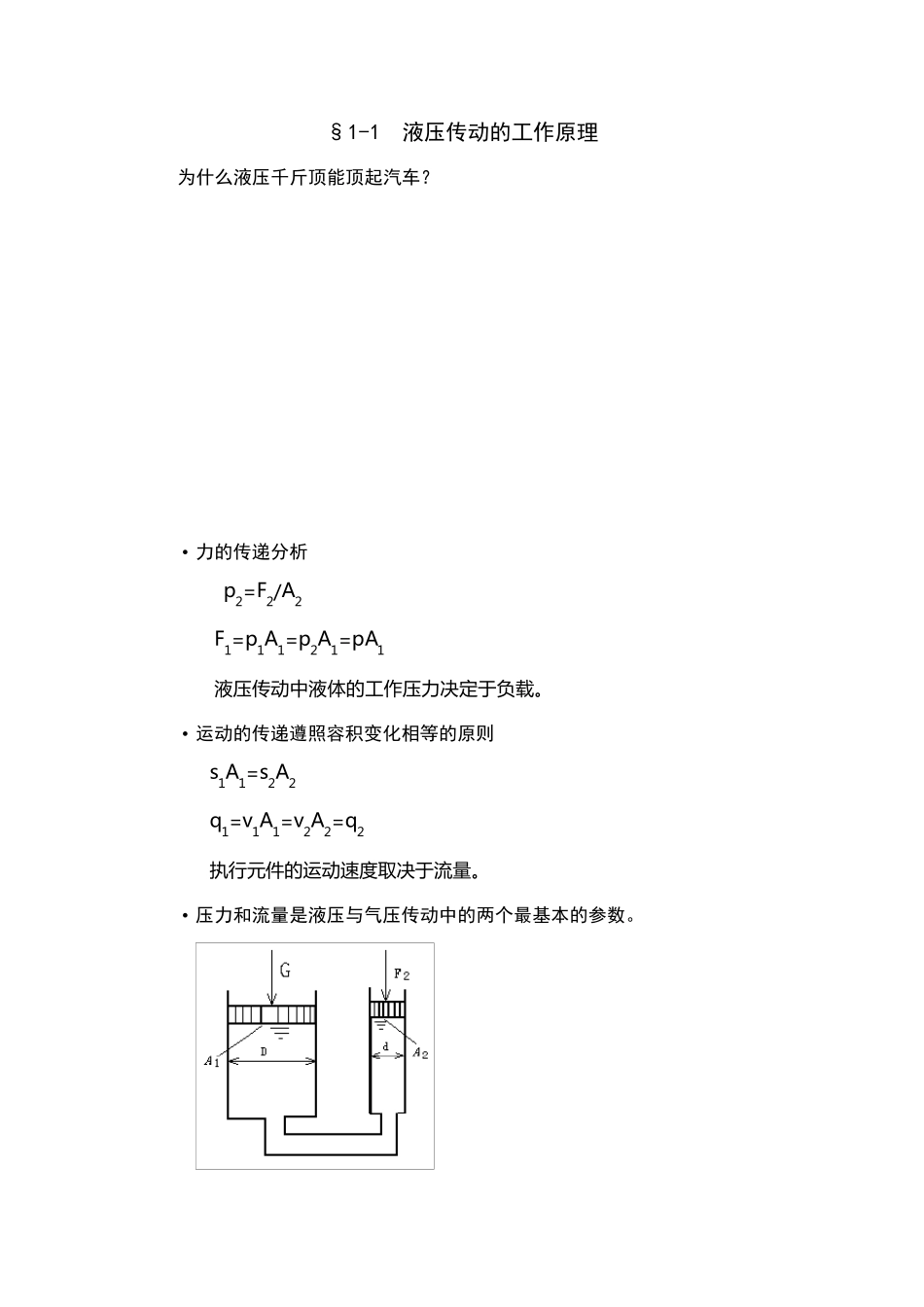

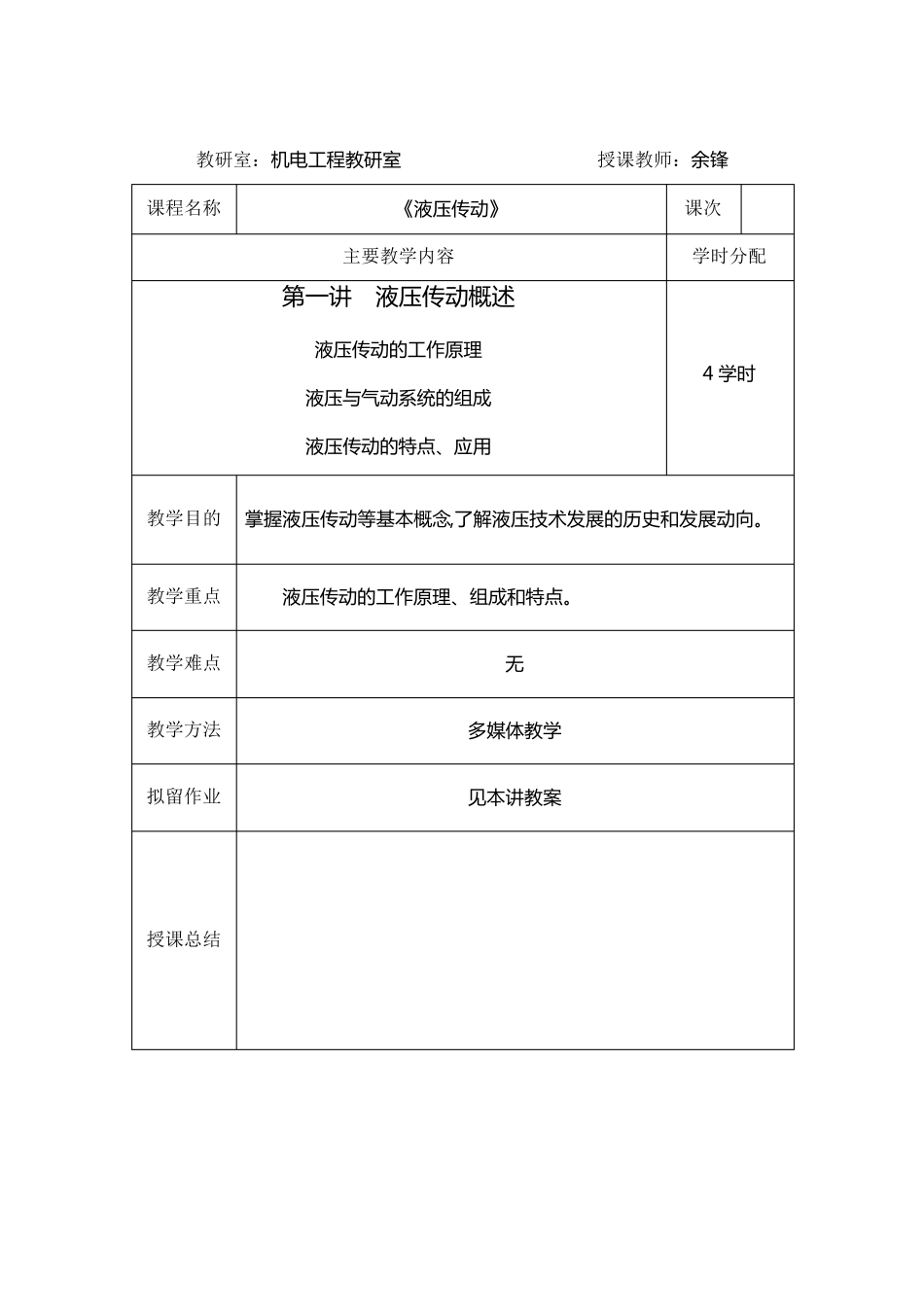

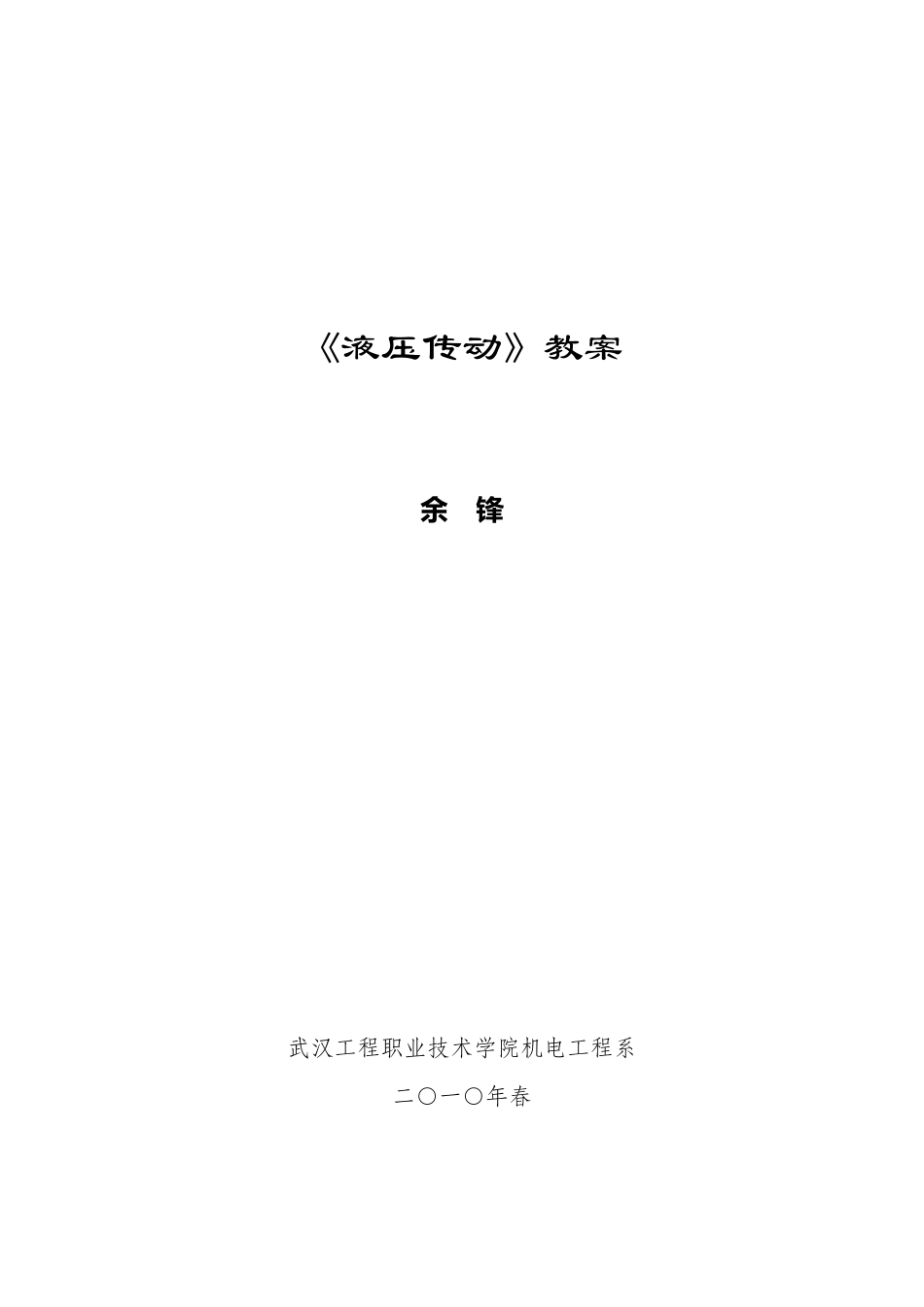

《液压传动》教案 余 锋 武 汉 工 程 职 业 技 术 学 院 机 电 工 程 系 二 ○ 一 ○ 年 春 教研室：机 电 工 程 教 研 室 授课教师：余 锋 课程名称 《 液 压 传 动 》 课次 主要教学内容 学时分配 第 一 讲 液 压 传 动 概 述 液 压 传 动 的 工 作 原 理 液 压 与 气 动 系 统 的 组 成 液 压 传 动 的 特 点 、应用 4 学时 教学目的 掌握液 压 传 动 等基本概 念,了解液 压 技术发展的 历史和发展动 向。 教学重点 液 压 传 动 的 工 作 原 理 、组 成 和特 点 。 教学难点 无 教学方法 多媒体教 学 拟留作业 见本讲 教 案 授课总结 §1-1 液压传动的工作原理 为什么液压千斤顶能顶起汽车？ • 力的传递分析 p2=F2/A2 F1=p1A1=p2A1=pA1 液 压 传 动 中 液 体 的 工 作 压 力 决 定 于 负 载 。 • 运动的传递遵照容积变化相等的原则 s1A1=s2A2 q1=v1A1=v2A2=q2 执行元件的 运动 速度取决 于 流量。 • 压力和流量是液压与气压传动中的两个最基本的参数。 §1-2 液压与气动系统的组成 • 动力元件 将 机 械 能 转 换 为 液 压 能 。 如 液 压 泵 。 • 执行元件 将 液 压 能 转 换 为 机 械 能 。 如 液 压 缸 或 、液 压 马达。 • 控制元件 控制系统压 力、流量和方向。 如 压 力阀、流量阀、方向阀等。 • 辅助元件 保证系统正常工作辅助元件。 如 油箱、过滤器、管件等。 §1-3 液压传动的特点及应用 1.3.1 主要优点 • 传递功率大。 • 无级调速。 • 传动平稳，易于实现快速启动、制动和频繁换 向。 • 操作控制方便，易于实现自动控制、中远距离控制和过载保护。 • 标准化、系列化、通用化程度高。 1.3.2 主要缺点 • 效率较低、可能 泄漏污染。 • 工作性能 易受温度变化的限制。 • 造价较高。 • 液 压 故障诊断技术要求高，液 体介质污染控制较复杂。 • 不能 得到严格的传动比。 1.3.3 应用举例 工程机械 富浪牌 4RZ-1 型联合收割机-液压式割台升降 塑料机械——注塑机 HT2101A 微机电液伺服万能材料试验机” 思考题： • 1-1 液 压 传 动 由 哪 五 部 分 组 成 ？ 各 部 分 作 用 是 什 么？ • 1-2 液 压 传 动 的优点是 什 么?...
