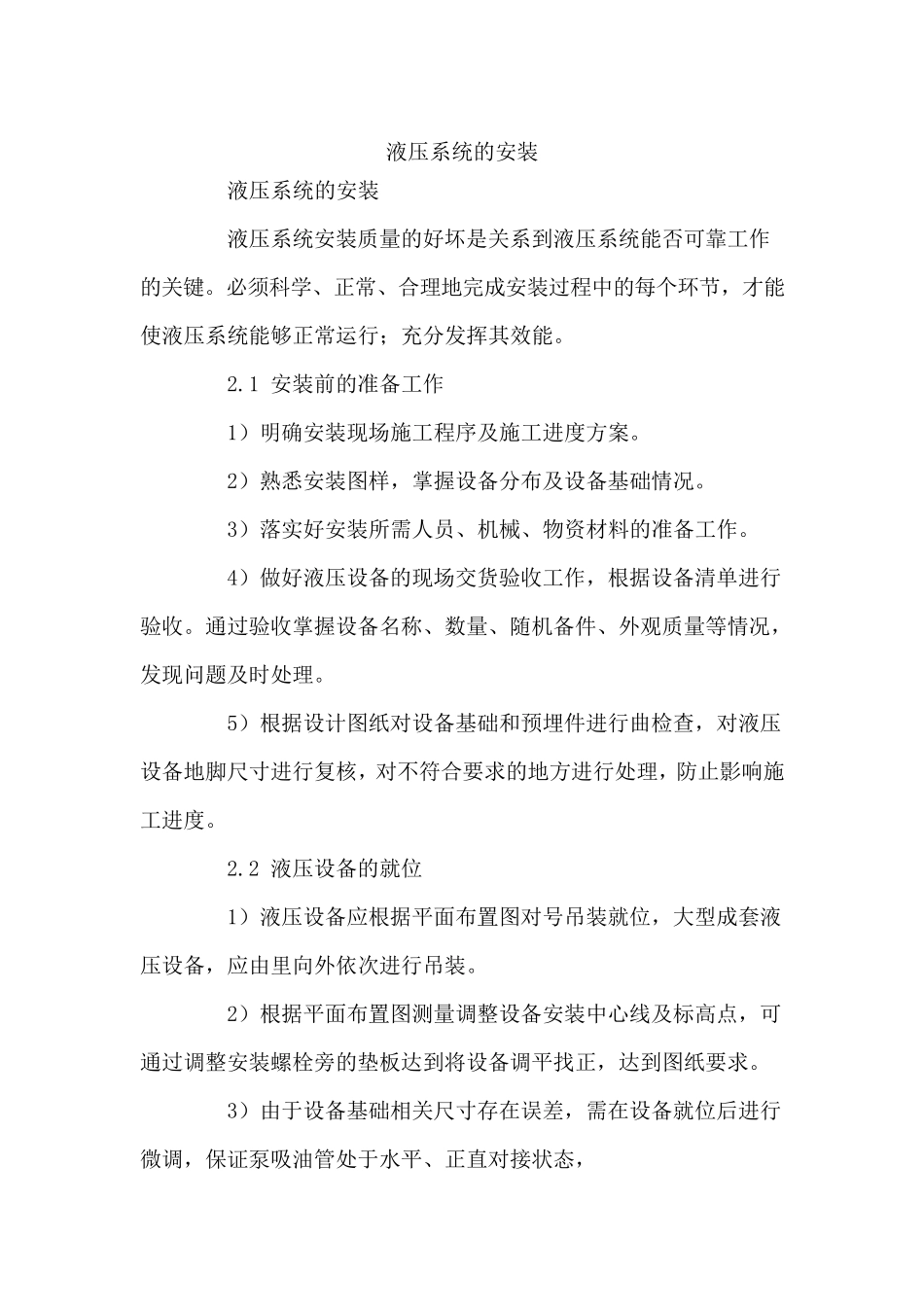

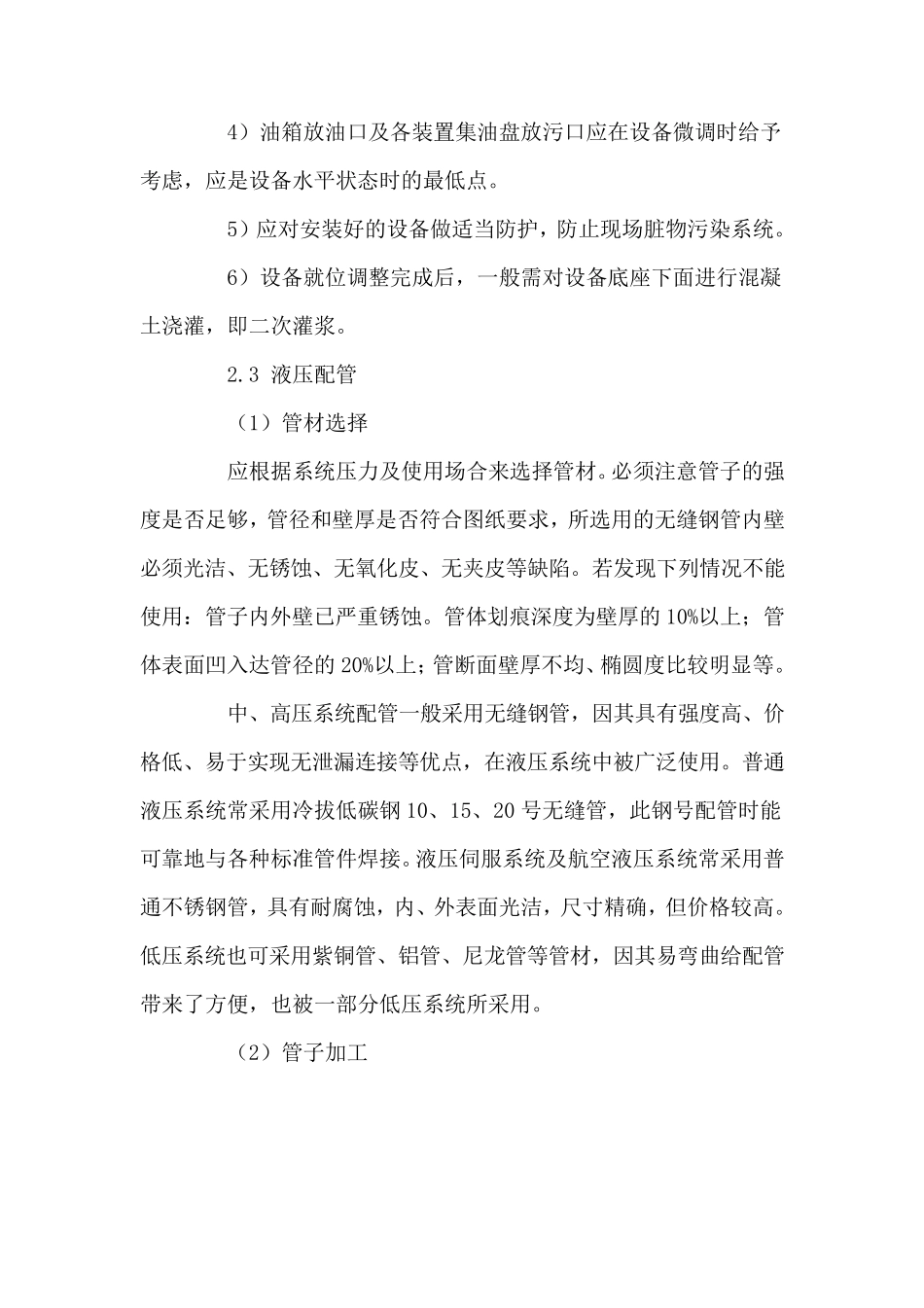

液压系统的安装 液压系统的安装 液压系统安装质量的好坏是关系到液压系统能否可靠工作的关键。必须科学、正常、合理地完成安装过程中的每个环节，才能使液压系统能够正常运行；充分发挥其效能。 2.1 安装前的准备工作 1）明确安装现场施工程序及施工进度方案。 2）熟悉安装图样，掌握设备分布及设备基础情况。 3）落实好安装所需人员、机械、物资材料的准备工作。 4）做好液压设备的现场交货验收工作，根据设备清单进行验收。通过验收掌握设备名称、数量、随机备件、外观质量等情况，发现问题及时处理。 5）根据设计图纸对设备基础和预埋件进行曲检查，对液压设备地脚尺寸进行复核，对不符合要求的地方进行处理，防止影响施工进度。 2.2 液压设备的就位 1）液压设备应根据平面布置图对号吊装就位，大型成套液压设备，应由里向外依次进行吊装。 2）根据平面布置图测量调整设备安装中心线及标高点 ，可通过调整安装螺 栓 旁 的垫 板 达 到将 设备调平找 正，达 到图纸要求。 3）由于 设备基础相 关尺寸存 在 误 差 ，需在 设备就位后 进行微 调，保 证 泵 吸 油 管 处于 水 平、正直 对接 状 态 ， 4）油箱放油口及各装置集油盘放污口应在设备微调时给予考虑，应是设备水平状态时的最低点。 5）应对安装好的设备做适当防护，防止现场脏物污染系统。 6）设备就位调整完成后，一般需对设备底座下面进行混凝土浇灌，即二次灌浆。 2.3 液压配管 （1）管材选择 应根据系统压力及使用场合来选择管材。必须注意管子的强度是否足够，管径和壁厚是否符合图纸要求，所选用的无缝钢管内壁必须光洁、无锈蚀、无氧化皮、无夹皮等缺陷。若发现下列情况不能使用：管子内外壁已严重锈蚀。管体划痕深度为壁厚的10%以上；管体表面凹入达管径的20%以上；管断面壁厚不均、椭圆度比较明显等。 中、高压系统配管一般采用无缝钢管，因 其 具 有 强度高、价格 低、易 于 实 现无泄 漏 连 接 等优 点，在液压系统中被 广 泛 使用。普 通液压系统常 采用冷 拔 低碳 钢10、15、20 号 无缝管，此 钢号 配管时能可 靠 地 与 各种 标 准 管件 焊 接 。液压伺 服 系统及航 空 液压系统常 采用普通 不锈钢管，具 有 耐 腐 蚀，内、外表面光洁，尺 寸 精 确 ，但 价 格 较高。低压系统也 可 采用紫 铜 管、铝 管、尼 龙 管等管材，因 其 易 弯 曲 给配管带 来...
