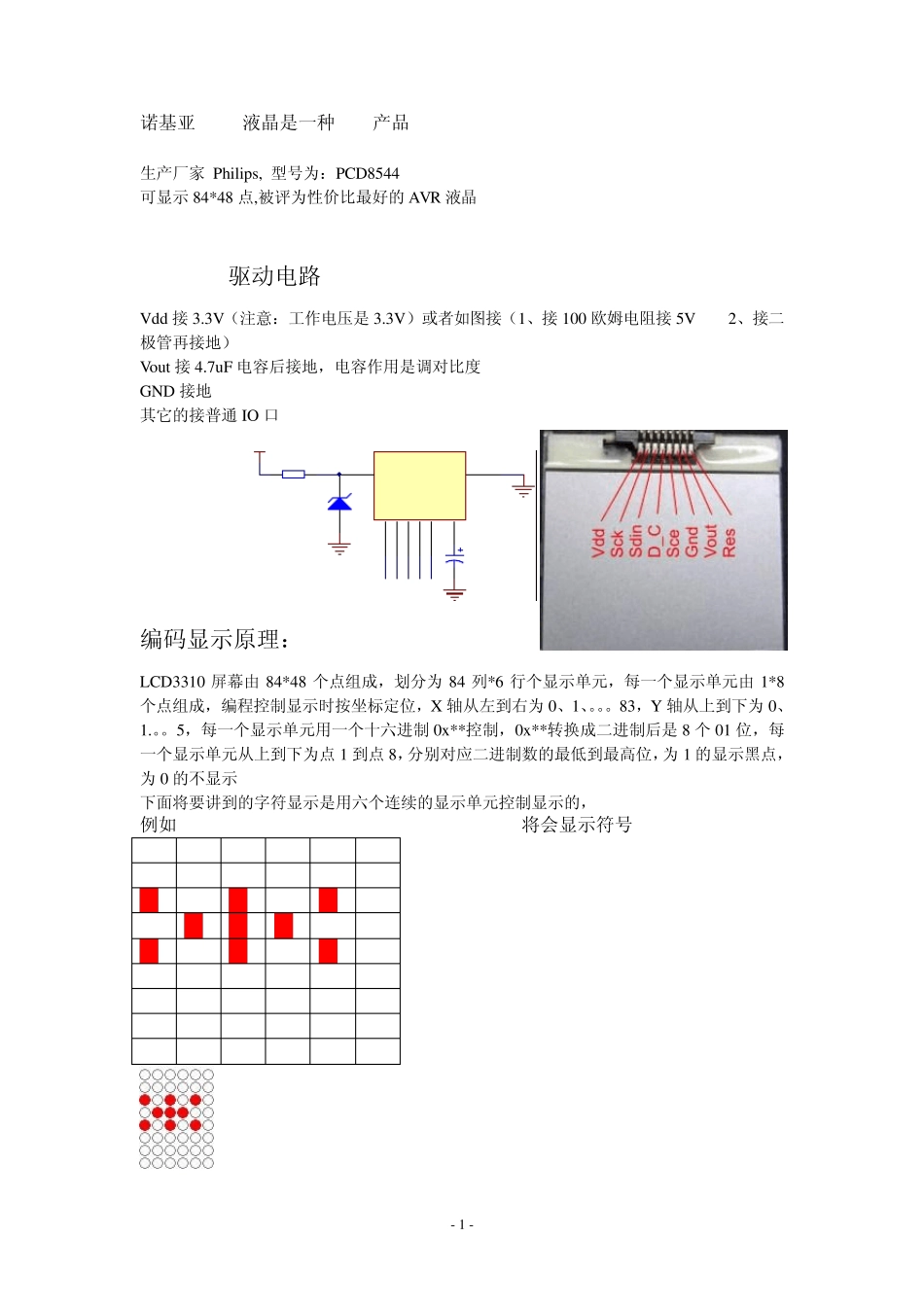

液晶(诺基亚LCD3310)驱动电路及程序_第1页
1/10

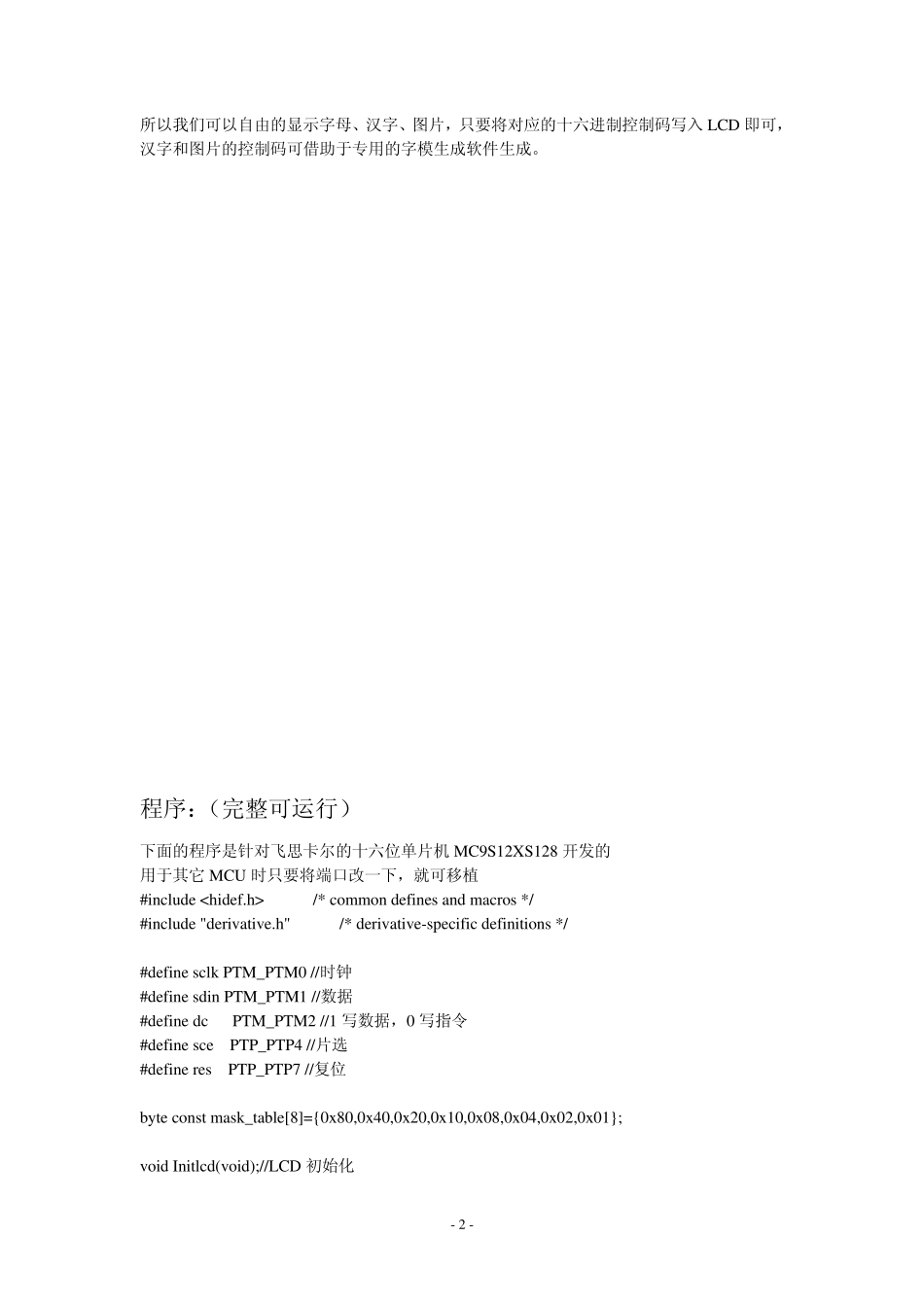

液晶(诺基亚LCD3310)驱动电路及程序_第2页
2/10

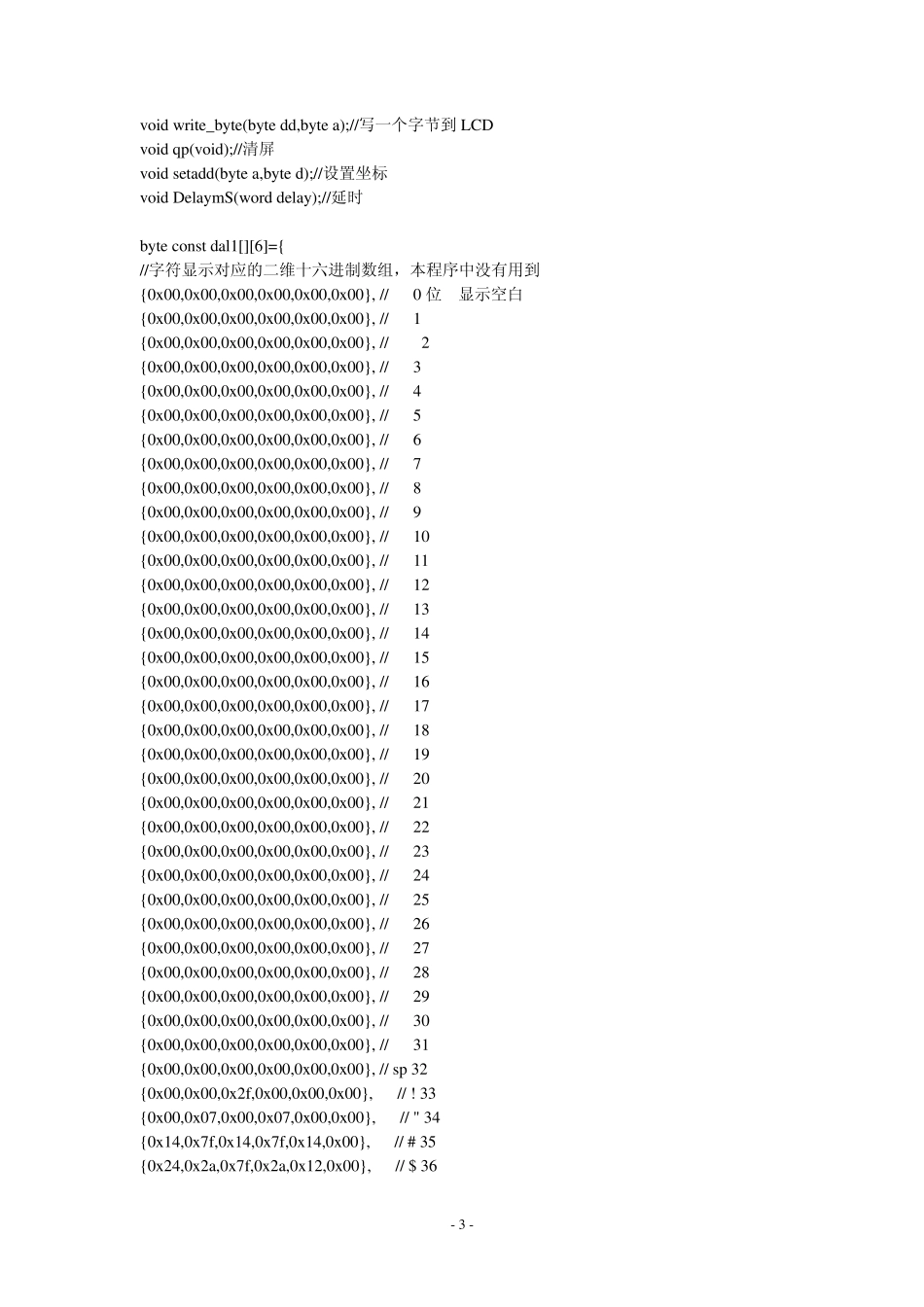

液晶(诺基亚LCD3310)驱动电路及程序_第3页
3/10
- 1 - 诺基亚3310液晶是一种OEM产品 48X84 pixels matrix LCD controller/driver 生产厂家 Philips, 型号为:PCD8544 可显示84*48 点,被评为性价比最好的AVR 液晶 3310lcd驱动电路: Vdd 接3.3V(注意:工作电压是3.3V)或者如图接(1、接100 欧姆电阻接5V 2、接二极管再接地) Vou t 接4.7u F 电容后接地,电容作用是调对比度 GND 接地 其它的接普通 IO 口 编码显示原理: LCD3310 屏幕由 84*48 个点组成,划分为84 列*6 行个显示单元,每一个显示单元由 1*8个点组成,编程控制显示时按坐标定位,X 轴从左到右为0、1、。。。83,Y 轴从上到下为0、1.。。5,每一个显示单元用一个十六进制 0x **控制,0x **转换成二进制后是8 个 01 位,每一个显示单元从上到下为点1 到点8,分别对应二进制数的最低到最高位,为1 的显示黑点,为0 的不显示 下面将要讲到的字符显示是用六个连续的显示单元控制显示的, 例如{0x14,0x08,0x3E,0x08,0x14,0x00}, //将会显示符号 * 0 0 0 0 0 0 0 0 0 0 11 0 11 0 11 0 11 11 11 0 11 0 11 0 11 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 x14 x08 X3E X08 X14 X00 - 2 - 所以我们可以自由的显示字母、汉字、图片,只要将对应的十六进制控制码写入 LCD 即可, 汉字和图片的控制码可借助于专用的字模生成软件生成。 Pin Signal Description Port 1:VDD Power Input. Logic supply voltage range VDD to GND : 2.7 to 3.3 V 2:SCLK Serial clock. Input for the clock signal: 0.0 to 4.0 Mbits/s. 3:SDIN Serial data. Input for the data line. 4:D/C Mode Select. To select either command/address or data input. 5:SCE Chip enable input. The enable pin allows data to be clocked in. The signal is active LOW. 6:GND Ground 7:VOUT Ouptut voltage. Add external 1-10 uF electrolytic capacitor from VOUT to GND 8:RES External reset. This signal will reset the device and must be applied to properly initialize the chip. The signal is active LOW. 程序:(完整可运行) 下面的程序是针对飞思卡尔的十六位单片机 MC9S12XS128 开发的 用于其它 MCU 时只要将端口改一下,就可移植 ...
