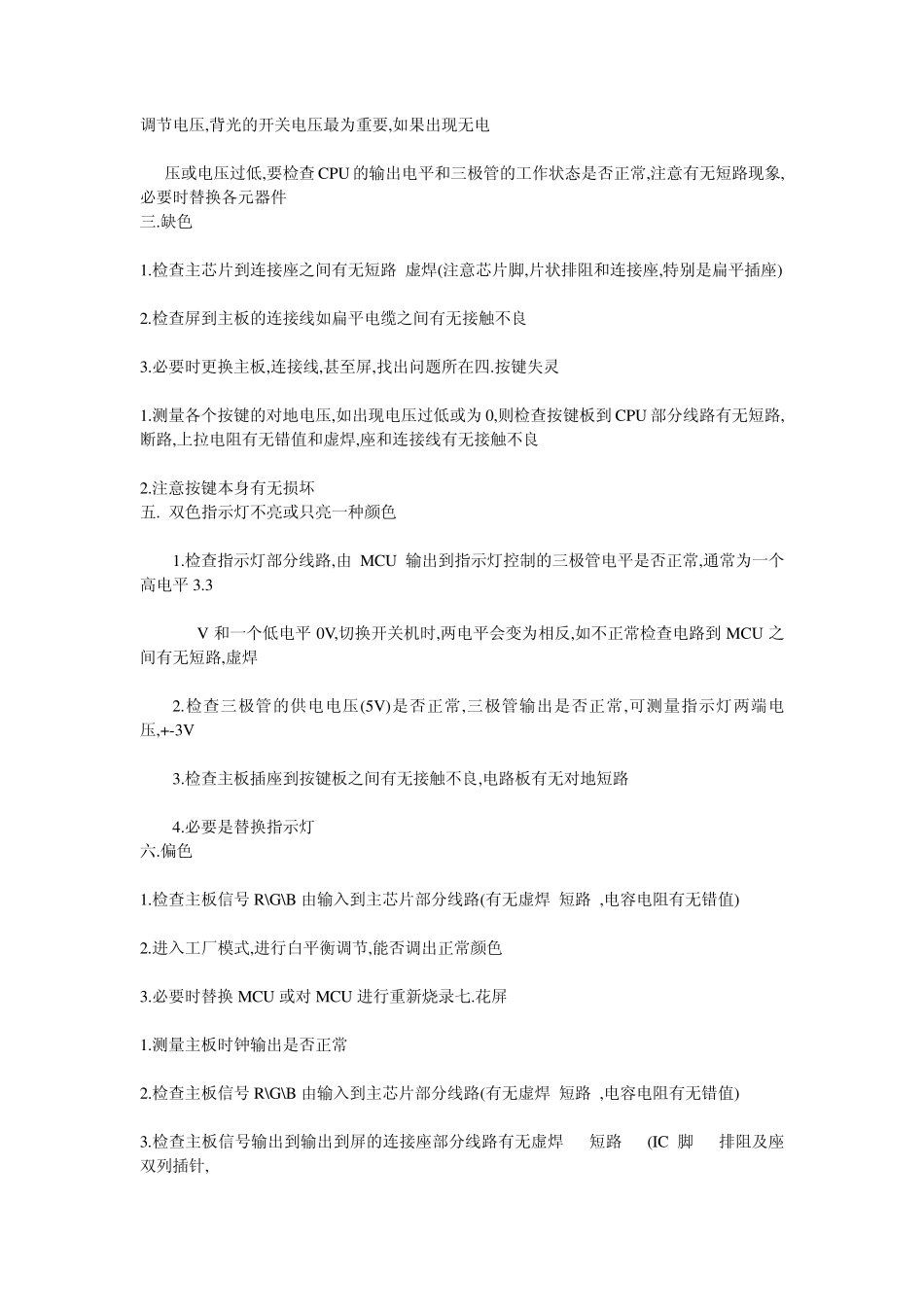

液晶显示器常见故障与解决方法 白屏 A .出现白屏现象表示背光板能正常工作,首先判断主板能否正常工作,可按电源开关查看指示灯有无反应,如果指示灯可以变换颜色,表明主板 工作正常 1.检查主板信号输出到屏的连接线是否有接触不良(可以替换连接线或屏) 2.检查主板各个工作点的电压是否正常,特别是屏的供电电压 3.用示波器检查行 场信号和时钟信号(由输入到输出) B.如指示灯无反应或不亮,表明主板工作不正常 1.检查主板各工作点的电压,要注意 EPROM 的电压(4.8V 左右),复位电压(高电平或低电平,根据机型不同),CPU 电压.如出现电源短路,要细 心查找短路位置,会有 PCB 板铜箔出现短路的可能. 2.查找 CPU 各脚与主板的接触是否良好 3.检查主板芯片和 CPU 是否工作,可用示波器测量晶振是否起振 4.必要时替换 CPU 或对 CPU 进行重新烧录 二.黑屏 A.首先要确定是主板问题还是背光板问题,可查看指示灯有无反应,如果连指示灯都不亮,则要查看主板电源部分 1.用万用表测量各主要电源工作点,保险丝是否熔断就要断开电源,用电阻档测量各主要电源工作点有无短路,出现短路就要仔细找线(是否线 路板铜箔短路)和各个相关元器件(是否损坏,是否连锡) 2.如无短路现象,则可参照白屏现象维修,保证各工作点电压和信号的输入与输出处于正常工作状态 B.如果主板的工作状态都正常,就要检查背光板 1.检查主板到背光板的连接有无接触主良 2.用万用表测量背光的电压,要有 12V 的供电电压,要有 3.3V-5V 的开关电压和 0-5V 的背光调节电压,背光的开关电压最为重要,如果出现无电 压或电压过低,要检查CPU 的输出电平和三极管的工作状态是否正常,注意有无短路现象,必要时替换各元器件 三.缺色 1.检查主芯片到连接座之间有无短路 虚焊(注意芯片脚,片状排阻和连接座,特别是扁平插座) 2.检查屏到主板的连接线如扁平电缆之间有无接触不良 3.必要时更换主板,连接线,甚至屏,找出问题所在四.按键失灵 1.测量各个按键的对地电压,如出现电压过低或为0,则检查按键板到CPU 部分线路有无短路,断路,上拉电阻有无错值和虚焊,座和连接线有无接触不良 2.注意按键本身有无损坏 五. 双色指示灯不亮或只亮一种颜色 1.检查指示灯部分线路,由 MCU 输出到指示灯控制的三极管电平是否正常,通常为一个高电平3.3 V 和一个低电平0V,切换开关机时,两电平会变为相反,如不正常检查电路到MCU 之间有无短路,虚焊 2.检查三极管的供电电压(5V)是否正常,三极...
