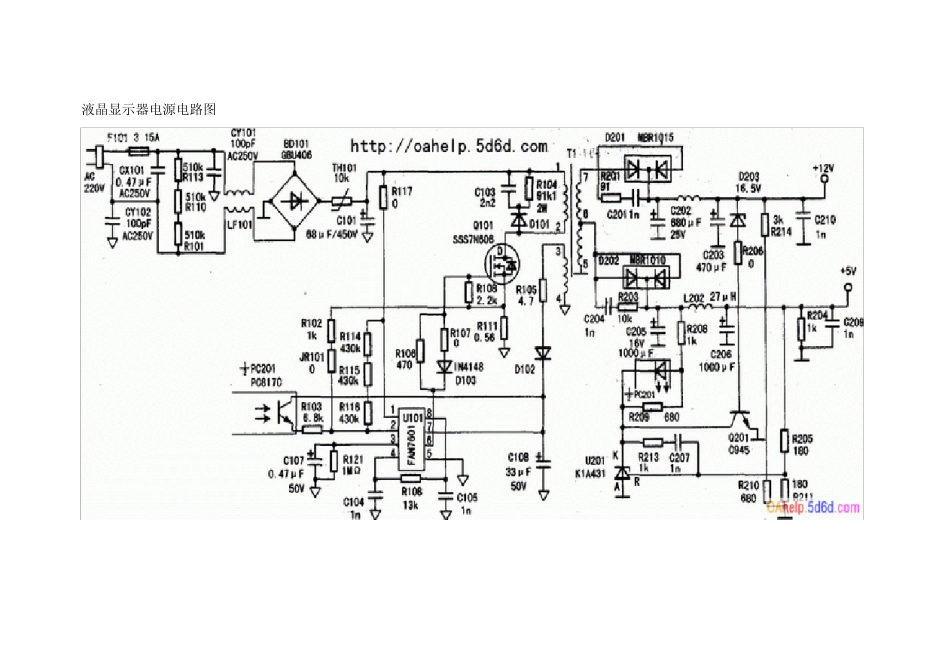

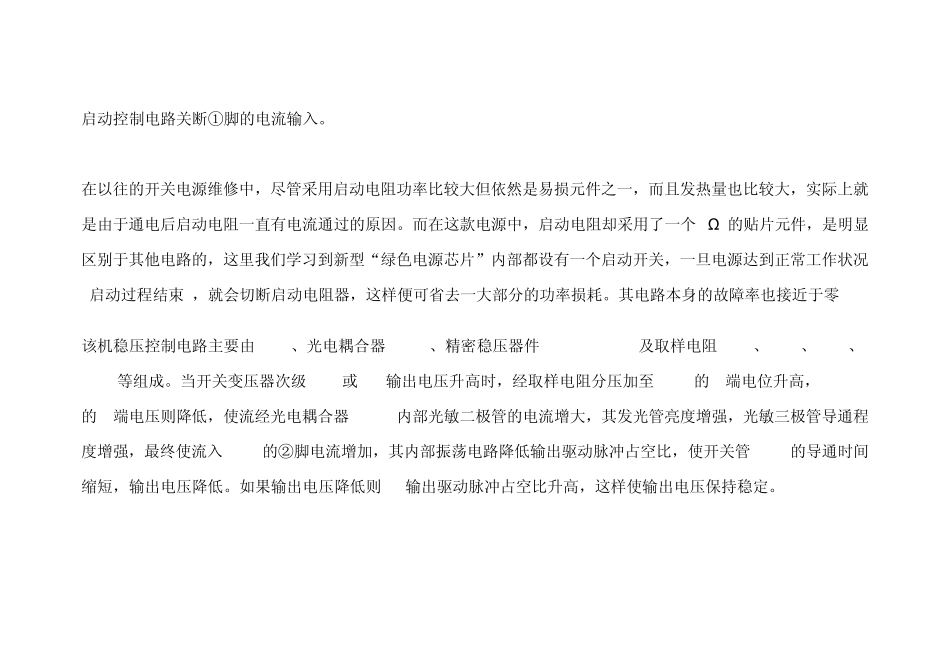

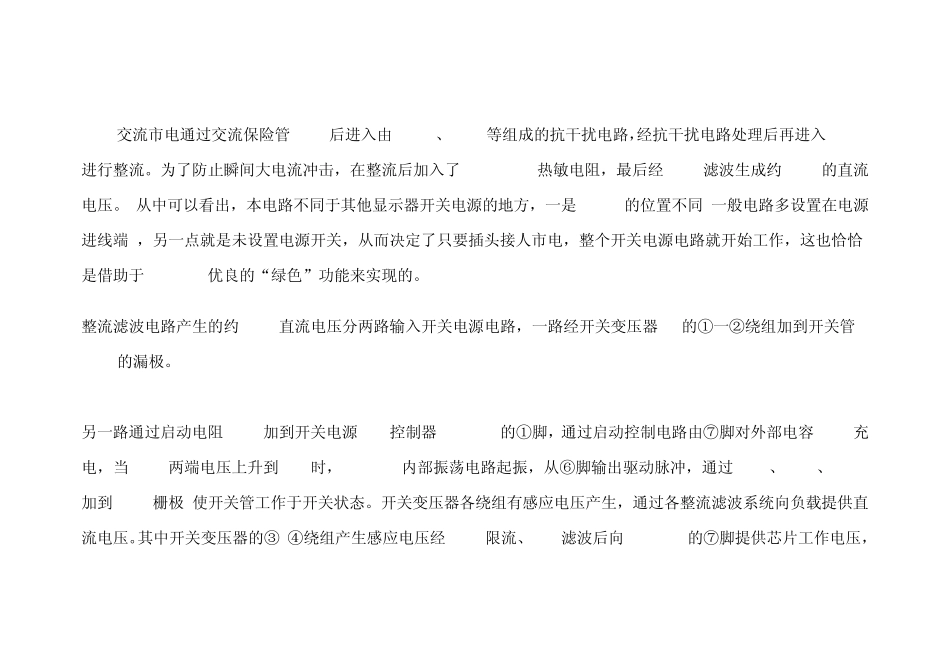

液晶显示器电源电路图 220V交流市电通过交流保险管F101后进入由CXl01、LFl01等组成的抗干扰电路，经抗干扰电路处理后再进入BDl01进行整流。为了防止瞬间大电流冲击，在整流后加入了THl01 NTC热敏电阻，最后经C101滤波生成约300V的直流电压。 从中可以看出，本电路不同于其他显示器开关电源的地方，一是THl01的位置不同(一般电路多设置在电源进线端)，另一点就是未设置电源开关，从而决定了只要插头接人市电，整个开关电源电路就开始工作，这也恰恰是借助于FAN7601优良的“绿色”功能来实现的。 整流滤波电路产生的约300V直流电压分两路输入开关电源电路，一路经开关变压器T1的①一②绕组加到开关管Q101的漏极。 另一路通过启动电阻R117加到开关电源PWM控制器FAN7601的①脚，通过启动控制电路由⑦脚对外部电容 c108充电，当 C108两端电压上升到 11V时，FAN7601内部振荡电路起振，从⑥脚输出驱动脉冲，通过D103、R106、R107加到 Q101栅极,使开关管工作于开关状态。开关变压器各绕组有感应电压产生，通过各整流滤波系统向负载提供直流电压。其中开关变压器的③-④绕组产生感应电压经R105限流、D102滤波后向 FAN7601的⑦脚提供芯片工作电压，启动控制电路关断①脚的电流输入。 在以往的开关电源维修中，尽管采用启动电阻功率比较大但依然是易损元件之一，而且发热量也比较大，实际上就是由于通电后启动电阻一直有电流通过的原因。而在这款电源中，启动电阻却采用了一个0Ω 的贴片元件，是明显区别于其他电路的，这里我们学习到新型“绿色电源芯片”内部都设有一个启动开关，一旦电源达到正常工作状况(启动过程结束)，就会切断启动电阻器，这样便可省去一大部分的功率损耗。其电路本身的故障率也接近于零 该机稳压控制电路主要由U101、光电耦合器 PC201、精密稳压器件U201(KIA431)及取样电阻R205、R211、R214、R210等组成。当开关变压器次级+12V或+5V输出电压升高时，经取样电阻分压加至 U201的R端电位升高，L5201的K端电压则降低，使流经光电耦合器 PC201内部光敏二极管的电流增大，其发光管亮度增强，光敏三极管导通程度增强，最终使流入U101的②脚电流增加，其内部振荡电路降低输出驱动脉冲占空比，使开关管Q101的导通时间缩短，输出电压降低。如果输出电压降低则 TC输出驱动脉冲占空比升高，这样使输出电压保持稳定。 为了保证后级设备的安全，本电源的取样电路也独具匠心，同时对两组输出电压进行取样，取样电阻均为精密贴片电阻...
