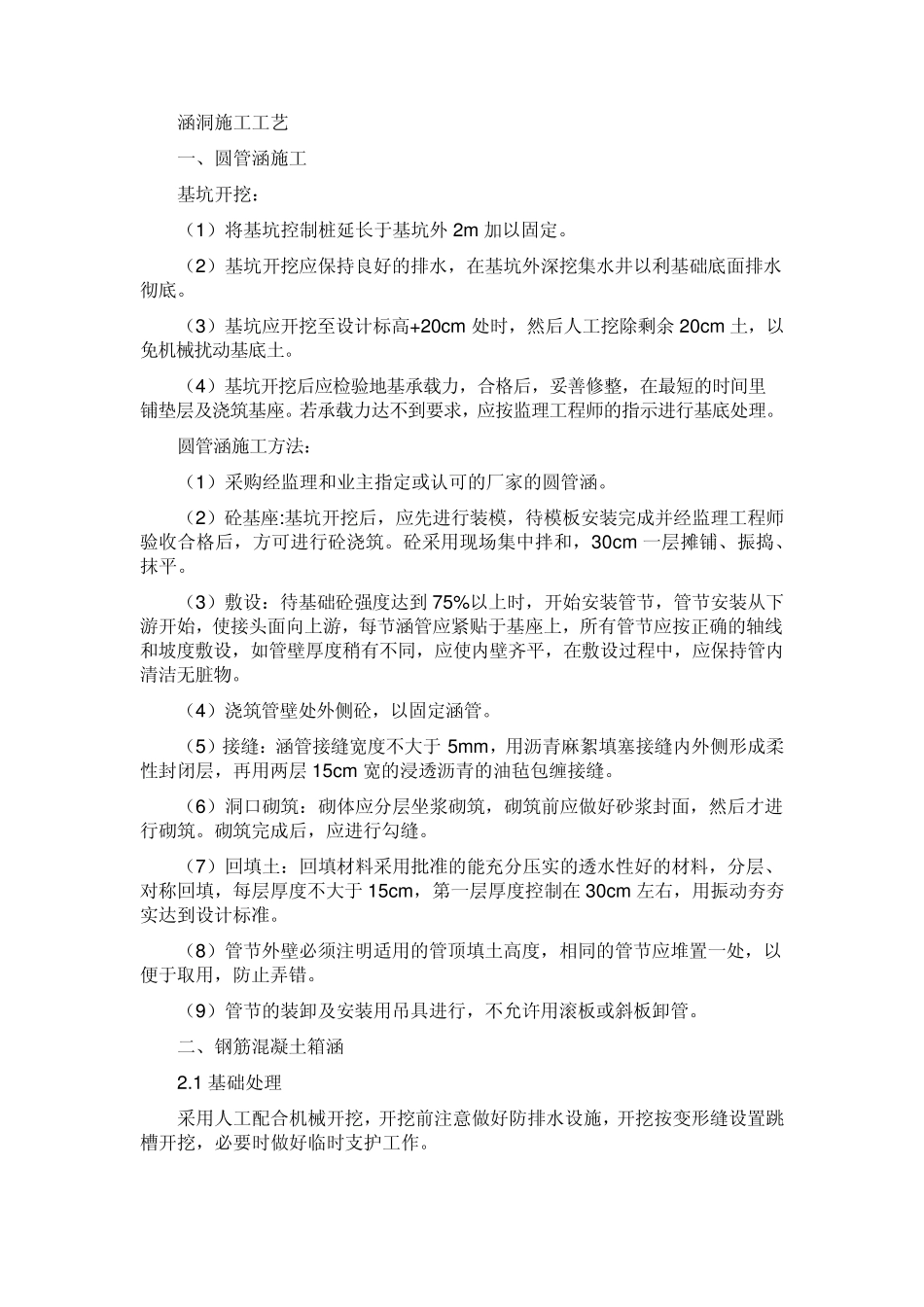

涵洞施工工艺 一、圆管涵施工 基坑开挖： （1）将基坑控制桩延长于基坑外 2m 加以固定。 （2）基坑开挖应保持良好的排水，在基坑外深挖集水井以利基础底面排水彻底。 （3）基坑应开挖至设计标高+20cm 处时，然后人工挖除剩余 20cm 土，以免机械扰动基底土。 （4）基坑开挖后应检验地基承载力，合格后，妥善修整，在最短的时间里铺垫层及浇筑基座。若承载力达不到要求，应按监理工程师的指示进行基底处理。 圆管涵施工方法： （1）采购经监理和业主指定或认可的厂家的圆管涵。 （2）砼基座:基坑开挖后，应先进行装模，待模板安装完成并经监理工程师验收合格后，方可进行砼浇筑。砼采用现场集中拌和，30cm 一层摊铺、振捣、抹平。 （3）敷设：待基础砼强度达到 75%以上时，开始安装管节，管节安装从下游开始，使接头面向上游，每节涵管应紧贴于基座上，所有管节应按正确的轴线和坡度敷设，如管壁厚度稍有不同，应使内壁齐平，在敷设过程中，应保持管内清洁无脏物。 （4）浇筑管壁处外侧砼，以固定涵管。 （5）接缝：涵管接缝宽度不大于 5m m ，用沥青麻絮填塞接缝内外侧形成柔性封闭层，再用两层 15cm 宽的浸透沥青的油毡包缠接缝。 （6）洞口砌筑：砌体应分层坐浆砌筑，砌筑前应做好砂浆封面，然后才进行砌筑。砌筑完成后，应进行勾缝。 （7）回填土：回填材料采用批准的能充分压实的透水性好的材料，分层、对称回填，每层厚度不大于 15cm ，第一层厚度控制在 30cm 左右，用振动夯夯实达到设计标准。 （8）管节外壁必须注明适用的管顶填土高度，相同的管节应堆置一处，以便于取用，防止弄错。 （9）管节的装卸及安装用吊具进行，不允许用滚板或斜板卸管。 二、钢筋混凝土箱涵 2.1 基础处理 采用人工配合机械开挖，开挖前注意做好防排水设施，开挖按变形缝设置跳槽开挖，必要时做好临时支护工作。 基底须整平夯实，并做基底承载力检测，若达不到 150Kpa，则需换填碎石或砂砾。 基底满足设计要求承载力后，按设计要求立模施作混凝土垫层。 2.2 底板及侧墙钢筋绑扎 在垫层上测量放线并画出钢筋布置大样及立模边线，然后绑扎底板及侧墙钢筋，绑扎侧墙钢筋时在外侧用钢管搭设临时支架以防钢筋笼变形。钢筋主筋保护层为 3 ㎝（墙身钢筋靠内模侧绑双峰式垫块），底板下层筋保护层为 4 ㎝，钢筋锚固长度为 35d，搭接长度为 42d，钢筋搭接接头百分率不大于 25%。 2.3 内支撑及内模施工 内支撑采用 φ50...
