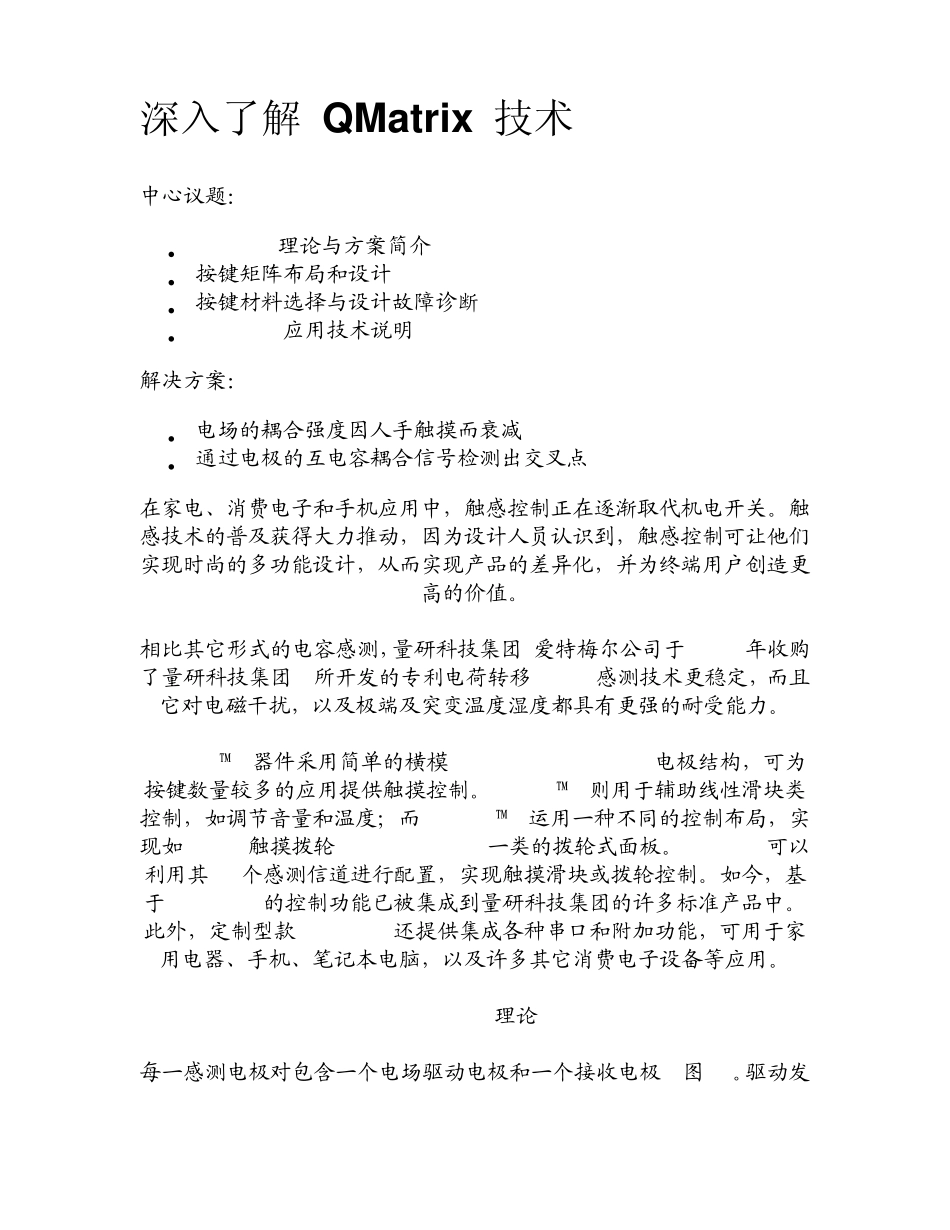

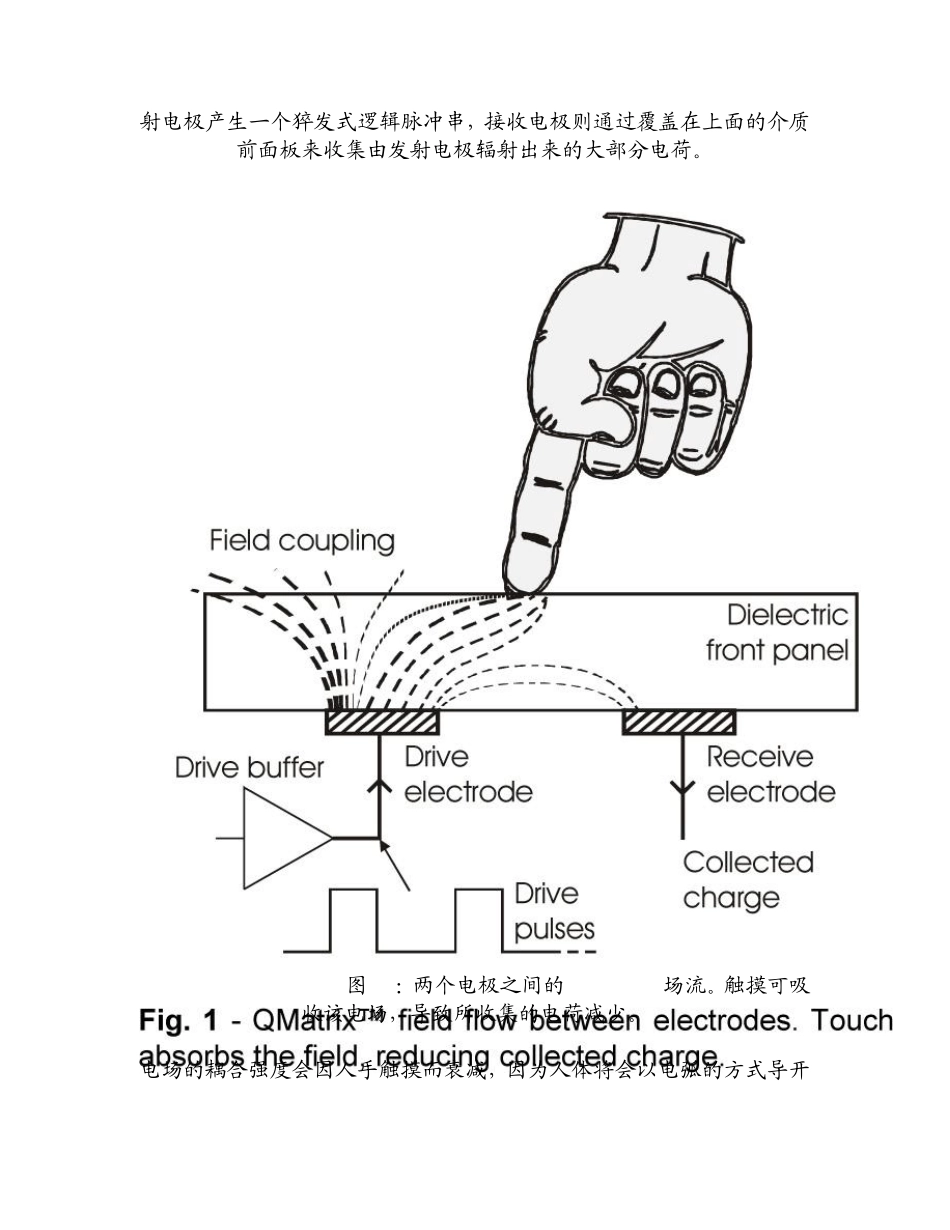

深入了解 QMatrix 技术 中心议题：  QMatrix理论与方案简介  按键矩阵布局和设计  按键材料选择与设计故障诊断  QMatrix 应用技术说明 解决方案：  电场的耦合强度因人手触摸而衰减  通过电极的互电容耦合信号检测出交叉点 在家电、消费电子和手机应用中，触感控制正在逐渐取代机电开关。触感技术的普及获得大力推动，因为设计人员认识到，触感控制可让他们实现时尚的多功能设计，从而实现产品的差异化，并为终端用户创造更高的价值。 相比其它形式的电容感测，量研科技集团(爱特梅尔公司于 2008年收购了量研科技集团) 所开发的专利电荷转移 (QT) 感测技术更稳定，而且它对电磁干扰，以及极端及突变温度湿度都具有更强的耐受能力。 QMatrix™ 器件采用简单的横模 (transverse-mode) 电极结构，可为按键数量较多的应用提供触摸控制。QSlide™ 则用于辅助线性滑块类控制，如调节音量和温度；而 QWheel™ 运用一种不同的控制布局，实现如 iPod 触摸拨轮 (click-wheel)一类的拨轮式面板。QMatrix 可以利用其 3 个感测信道进行配臵，实现触摸滑块或拨轮控制。如今，基于 QMatrix 的控制功能已被集成到量研科技集团的许多标准产品中。此外，定制型款 QMatrix 还提供集成各种串口和附加功能，可用于家用电器、手机、笔记本电脑，以及许多其它消费电子设备等应用。 QMatrix理论 每一感测电极对包含一个电场驱动电极和一个接收电极 (图 1)。驱动发射电极产生一个猝发式逻辑脉冲串，接收电极则通过覆盖在上面的介质前面板来收集由发射电极辐射出来的大部分电荷。 图 1 ：两个电极之间的 QMatrix 场流。触摸可吸收该电场，导致所收集的电荷减少。 电场的耦合强度会因人手触摸而衰减，因为人体将会以电弧的方式导开通过前面板的一部分场线，而所吸收的部分再通过各种电容通道被人体重新辐射回去 图 2：Qmatrix 双斜率电路 通过电极结构的互电容耦合信号，会被收集到一个与驱动脉冲同步开关的采样电容上 (图 2)。该技术还利用了一个脉冲串来提高信噪比。每个脉冲串中的脉冲数量还影响到电路的增益，因为脉冲数越多，收集的电荷将越多，因而收集的信号越强。通过调整脉冲串的长度，可以轻易改变电路的增益，使之能配合于不同按键尺寸，面板材料和面板厚度。 脉冲串产生第一个斜率，那就是施加到采样电容上的一个阶梯电压，便会经过电极电荷交叉耦合进行充电。脉冲串结束后，斜率电阻被臵为...
