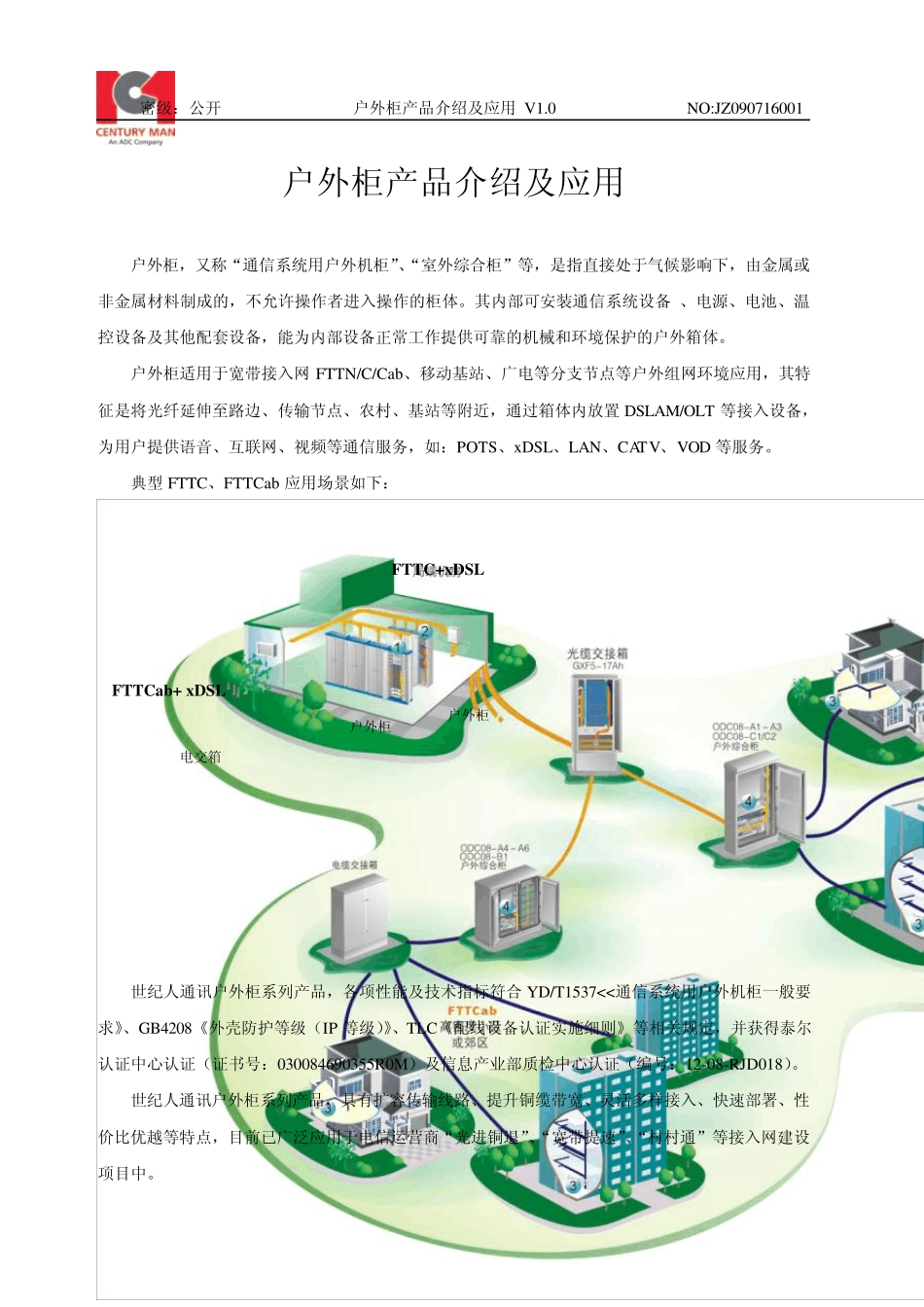

密级：公开 户外柜产品介绍及应用 V1.0 NO:JZ090716001 第 1 页 共 15 页 户外柜产品介绍及应用 户外柜，又称“通信系统用户外机柜”、“室外综合柜”等，是指直接处于气候影响下，由金属或非金属材料制成的，不允许操作者进入操作的柜体。其内部可安装通信系统设备 、电源、电池、温控设备及其他配套设备，能为内部设备正常工作提供可靠的机械和环境保护的户外箱体。 户外柜适用于宽带接入网 FTTN/C/Cab、移动基站、广电等分支节点等户外组网环境应用，其特征是将光纤延伸至路边、传输节点、农村、基站等附近，通过箱体内放置 DSLAM/OLT 等接入设备，为用户提供语音、互联网、视频等通信服务，如：POTS、xDSL、LAN、CATV、VOD 等服务。 典型 FTTC、FTTCab 应用场景如下： 世纪人通讯户外柜系列产品，各项性能及技术指标符合 YD/T1537<<通信系统用户外机柜一般要求》、GB4208《外壳防护等级（IP 等级）》、TLC《配线设备认证实施细则》等相关规定，并获得泰尔认证中心认证（证书号：030084690355R0M）及信息产业部质检中心认证（编号：12-08-RJD018）。 世纪人通讯户外柜系列产品，具有扩容传输线路、提升铜缆带宽、灵活多样接入、快速部署、性价比优越等特点，目前已广泛应用于电信运营商“光进铜退”、“宽带提速”、“村村通”等接入网建设项目中。 FTTCab+ xDSL FTTC+xDSL 电交箱 户外柜 户外柜 密级：公开 户外柜产品介绍及应用 V1.0 NO:JZ090716001 第 2 页 共 15 页 1 . 产品概览 序号 主设备类型 型号 箱体尺寸 H×W×D(mm) 19"/安装空间 配线容量 备 注 箱体 空间 设备 空间 1 小容量 128-256线 ODC08-C1 1100×700×500 18U 5U 256内线 300外线 风扇型。 ODC08-C2 1300×700×500 带电池仓、风扇型。 ODC08-C3 920×650×275 5U 192内线 200外线 挂墙、抱杆安装、风扇型。 2 中容量 256-768线 ODC08-A1a 1350×900×650 18U 10U 384内线 400外线 带电池仓、风扇型。 ODC08-A2a 1350×1150×650 带电池仓、热交换型。 ODC08-A3a 带电池仓、空调型。 3 ODC08-A1b 1650×900×650 25U 18U 512内线 600外线 带电池仓、风扇型。 ODC08-A2b 1650×1150×650 带电池仓、热交换型。 ODC08-A3b 带电池仓、空调型。 4 ODC08-B1a 1650×900×700 24U 16U 512内线 600外线 带电池仓、风扇型。 ODC08-B2 1650×1150×700 带电池...
