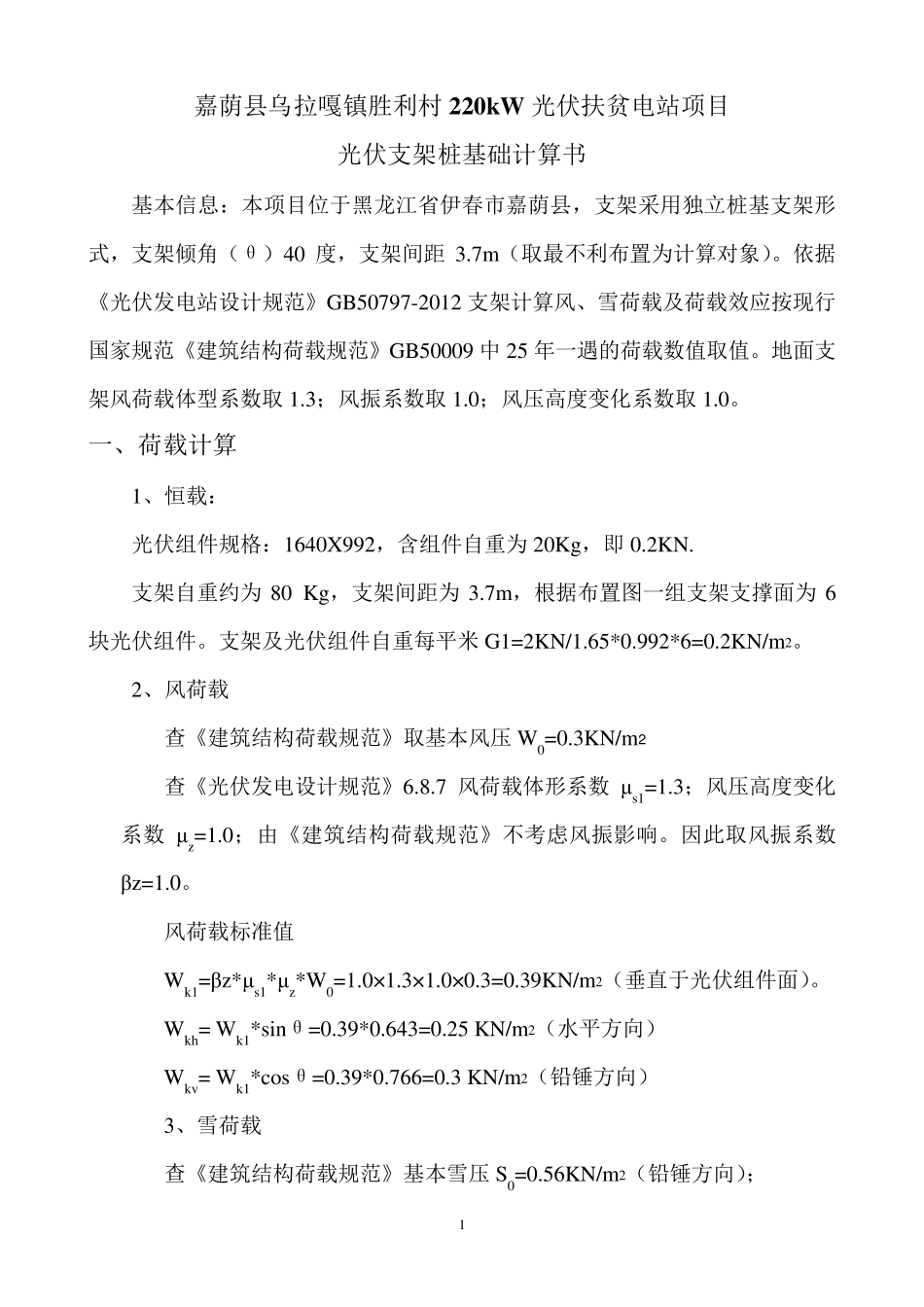

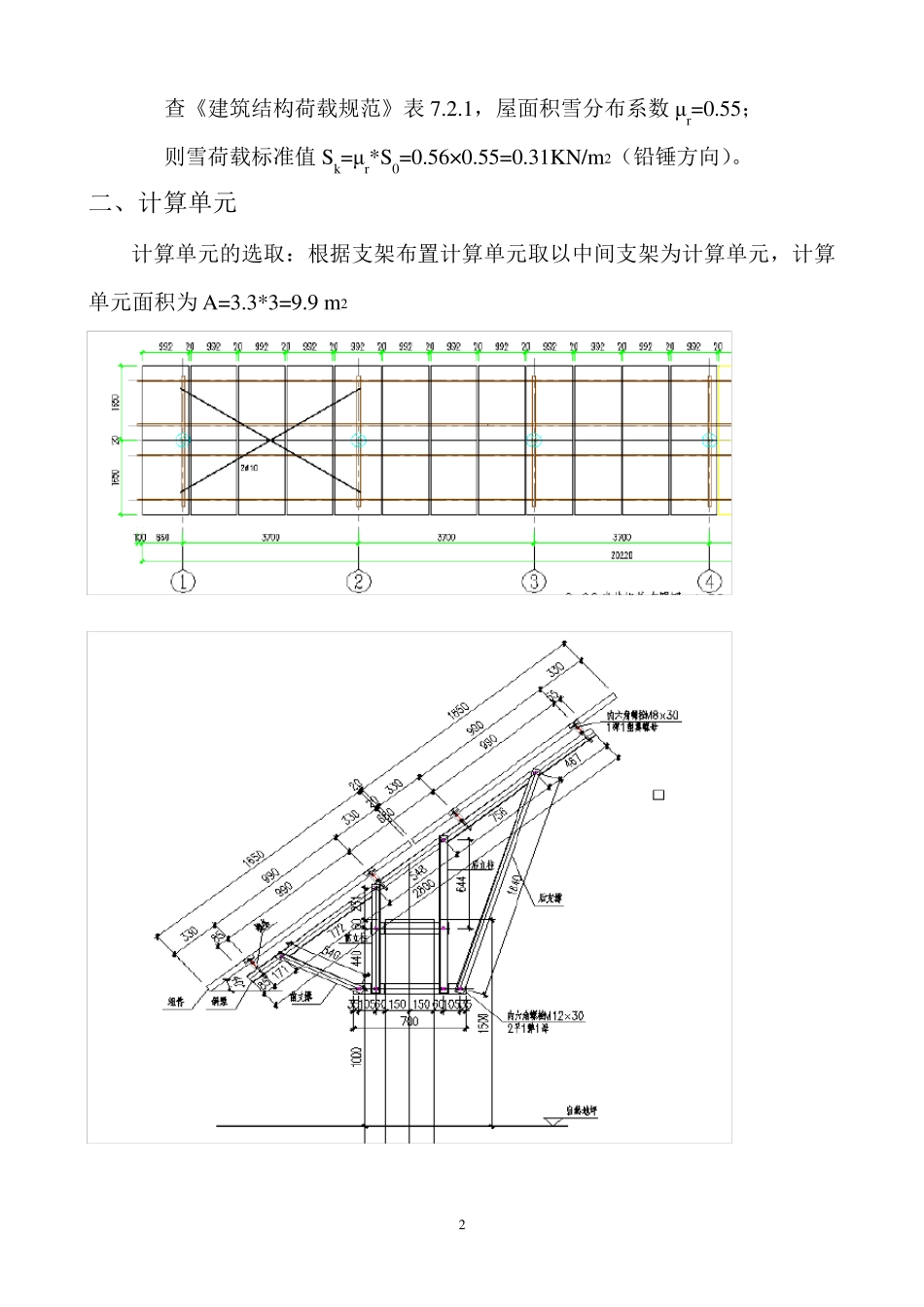

1 嘉荫县乌拉嘎镇胜利村220kW 光伏扶贫电站项目 光伏支架桩基础计算书 基本信息：本项目位于黑龙江省伊春市嘉荫县，支架采用独立桩基支架形式，支架倾角（θ）40 度，支架间距 3.7m（取最不利布置为计算对象）。依据《光伏发电站设计规范》GB50797-2012 支架计算风、雪荷载及荷载效应按现行国家规范《建筑结构荷载规范》GB50009 中 25 年一遇的荷载数值取值。地面支架风荷载体型系数取 1.3；风振系数取 1.0；风压高度变化系数取 1.0。 一、荷载计算 1、恒载： 光伏组件规格：1640X992，含组件自重为 20Kg，即 0.2KN. 支架自重约为 80 Kg，支架间距为 3.7m，根据布置图一组支架支撑面为 6块光伏组件。支架及光伏组件自重每平米 G1=2KN/1.65*0.992*6=0.2KN/m2。 2、风荷载 查《建筑结构荷载规范》取基本风压 W0=0.3KN/m2 查《光伏发电设计规范》6.8.7 风荷载体形系数 μs1=1.3；风压高度变化系数 μz=1.0；由《建筑结构荷载规范》不考虑风振影响。因此取风振系数βz=1.0。 风荷载标准值 Wk1=βz*μs1*μz*W0=1.0×1.3×1.0×0.3=0.39KN/m2（垂直于光伏组件面）。 Wkh= Wk1*sinθ=0.39*0.643=0.25 KN/m2（水平方向） Wkv= Wk1*cosθ=0.39*0.766=0.3 KN/m2（铅锤方向） 3、雪荷载 查《建筑结构荷载规范》基本雪压 S0=0.56KN/m2（铅锤方向）； 2 查《建筑结构荷载规范》表7.2.1，屋面积雪分布系数μr=0.55； 则雪荷载标准值Sk=μr*S0=0.56× 0.55=0.31KN/m2（铅锤方向）。 二、计算单元 计算单元的选取：根据支架布置计算单元取以中间支架为计算单元，计算单元面积为 A=3.3*3=9.9 m2 3 三、荷载组合及内力计算（顺风向工况和逆风向工况） 4.1 支架计算（顺风向起控制） 支架计算采用节点荷载输入：节点承载面积A=0.83*3=2.5 m2 垂直于光伏板方向：节点荷载Fh=1.4*2.5*0.39=1.365KN（↘） 铅锤向下：节点荷载Fv=2.5*(1.2*0.2+1.4*0.6*0.31)=1.25KN（↓） 4.2 檩条计算（顺风向起控制） 檩条计算采用线荷载输入：承载面宽B=0.83m 垂直于光伏板方向：风荷载Fh=1.4*0.83*0.39=0.45KN/m（↘） 铅锤向下：恒荷载Fv=1.2*0.83*0.12=0.12KN/m（↓） 4.3 桩承载力计算（顺风向起控制） 桩竖向承载力：Fv=3.3*3*{1.2*0.2+1.4*（0.31+0.6*0.3) }=9.16KN（↓） 桩水平承载力：Fh=1.4*3.3*3*0.25=3.5KN（→） 4.4 桩抗拔计算（逆风向起控制） 桩竖向承载力：Fv=3.3*3*（1.0*0.2-1.4*0.3） =2.2KN（↑） 桩水平承载力：Fh=1.4*3.3*3*0.25=3.5KN（←）
