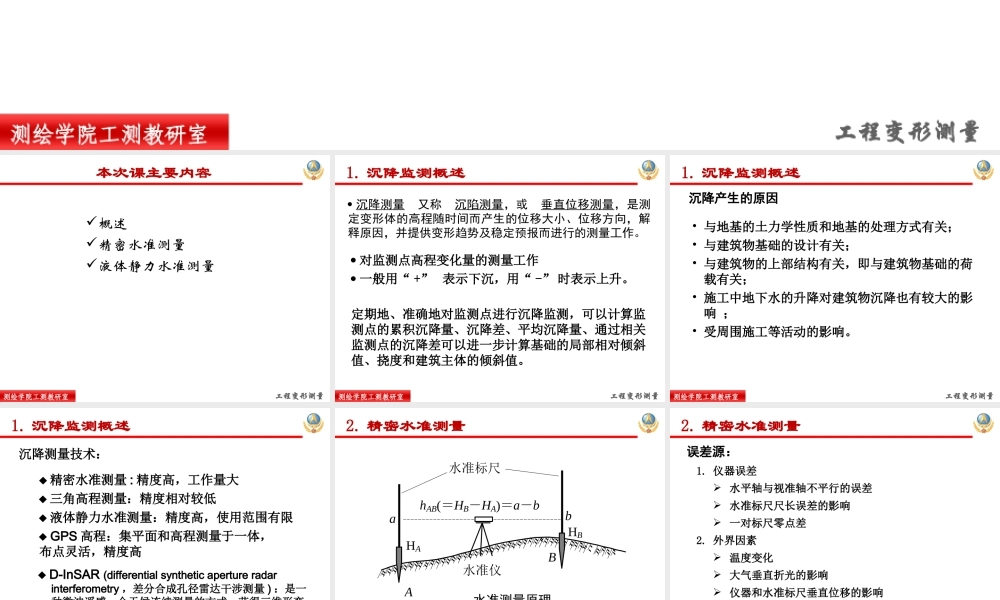

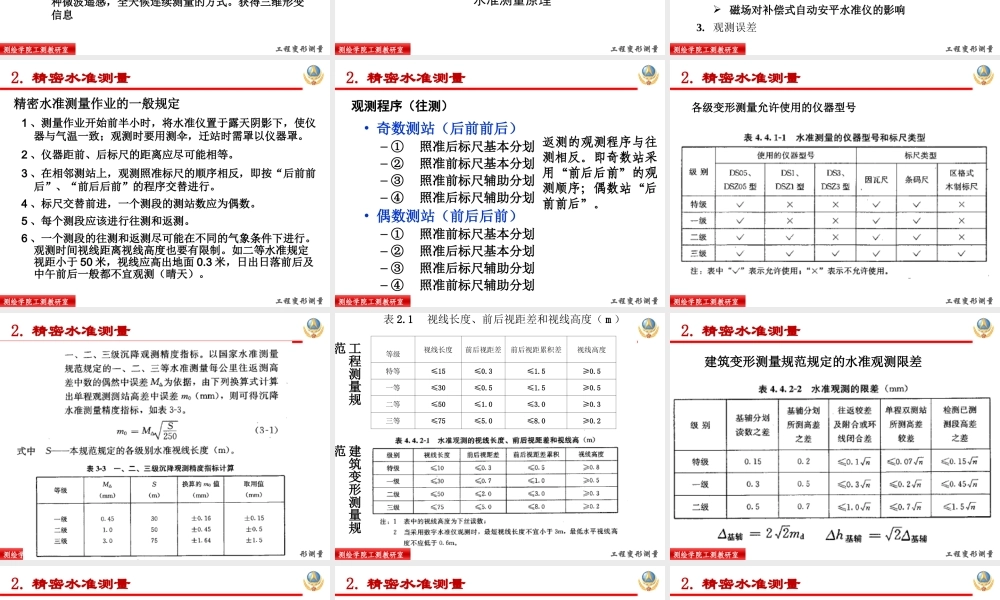

工程变形测量测绘学院工测教研室沉降变形测量沉降变形测量工程变形测量测绘学院工测教研室本次课主要内容概述精密水准测量液体静力水准测量工程变形测量测绘学院工测教研室1. 沉降监测概述 沉降测量 又称 沉陷测量，或 垂直位移测量，是测定变形体的高程随时间而产生的位移大小、位移方向，解释原因，并提供变形趋势及稳定预报而进行的测量工作。 对监测点高程变化量的测量工作 一般用“ +” 表示下沉，用“ -” 时表示上升。 定期地、准确地对监测点进行沉降监测，可以计算监测点的累积沉降量、沉降差、平均沉降量、通过相关监测点的沉降差可以进一步计算基础的局部相对倾斜值、挠度和建筑主体的倾斜值。工程变形测量测绘学院工测教研室沉降产生的原因• 与地基的土力学性质和地基的处理方式有关；• 与建筑物基础的设计有关；• 与建筑物的上部结构有关，即与建筑物基础的荷载有关；• 施工中地下水的升降对建筑物沉降也有较大的影响 ；• 受周围施工等活动的影响。 1. 沉降监测概述工程变形测量测绘学院工测教研室1. 沉降监测概述沉降测量技术： D-InSAR (differential synthetic aperture radar interferometry ，差分合成孔径雷达干涉测量 ) ：是一种微波遥感，全天候连续测量的方式。获得三维形变信息 GPS 高程：集平面和高程测量于一体，布点灵活，精度高 液体静力水准测量：精度高，使用范围有限 三角高程测量：精度相对较低 精密水准测量 : 精度高，工作量大工程变形测量测绘学院工测教研室2. 精密水准测量 水准测量原理 A HB HA b a B hAB(＝HB－HA)＝a－b 水准标尺 水准仪 工程变形测量测绘学院工测教研室2. 精密水准测量1. 仪器误差 水平轴与视准轴不平行的误差 水准标尺尺长误差的影响 一对标尺零点差2. 外界因素 温度变化 大气垂直折光的影响 仪器和水准标尺垂直位移的影响 磁场对补偿式自动安平水准仪的影响3. 观测误差 误差源：工程变形测量测绘学院工测教研室2. 精密水准测量1 、测量作业开始前半小时，将水准仪置于露天阴影下，使仪器与气温一致；观测时要用测伞，迁站时需罩以仪器罩。2 、仪器距前、后标尺的距离应尽可能相等。3 、在相邻测站上，观测照准标尺的顺序相反，即按“后前前后”、“前后后前”的程序交替进行。4 、标尺交替前进，一个测段的测站数应为偶数。5 、每个测段应该进行往测和返测。6 、一个测...
