电镀污泥桨叶式干燥机,电镀污泥蒸汽干化设备VIP免费

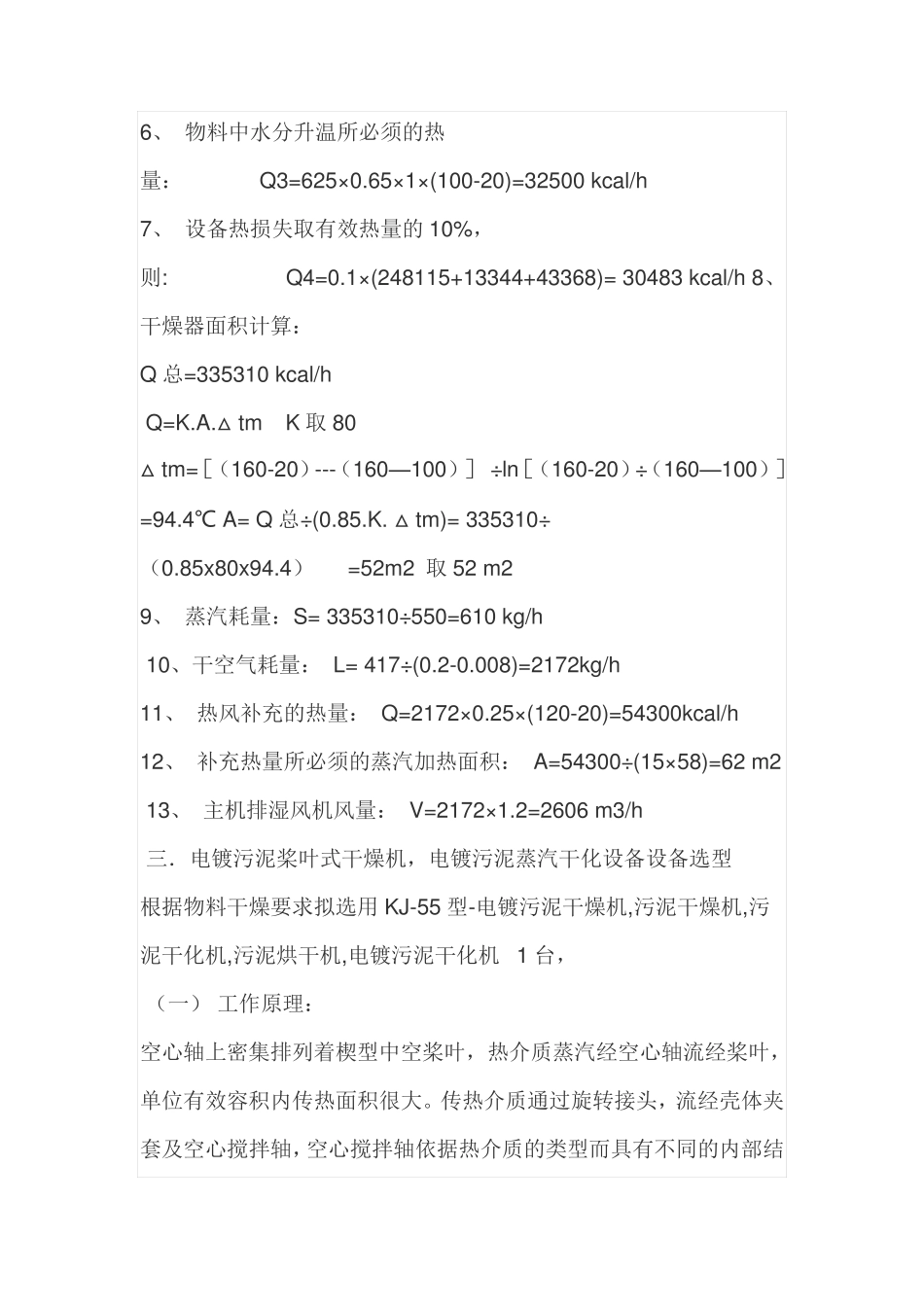

一、电镀污泥桨叶式干燥机，电镀污泥蒸汽干化设备工艺条件： 1、物料： 电镀污泥 2、初水份： 75%(湿基) 3、终水份： 30%(湿基) 4、湿品处理量： 625 公斤/h 5、干品堆积比重: ～1.20 g/cm3 6、干燥温度： 160--180℃ 7、进料温度： 20℃ 出料温度：80--100℃ 8、加热方式： 饱和蒸汽（0.8MPa） 9、设备材质： 物料接触处304 不锈钢，其余A3 制作 10、安装： 室内136.一611.二988 11、电源： 380V 50HZ 三相四线 12、环境： 20℃ 760mmHg 相对湿度: φ=80% 二、电镀污泥桨叶式干燥机，电镀污泥蒸汽干化设备工艺计算 1、 每小时75%时的湿品处理量： G 湿=625 kg/h 2、 每小时水分蒸发量： W 水=625×（75—30）÷（100-30）=402 kg/h 3、 每小时30%的干品产量： G 干=223kg/h 4、 蒸发水份必须的热量： Q1=223×595=13268.5kcal/h 5、 物料升温必须的热量： Q2=223×0.4×(100-20)=7136 kcal/h 6、 物料中水分升温所必须的热量： Q3=625×0.65×1×(100-20)=32500 kcal/h 7、 设备热损失取有效热量的10%，则: Q4=0.1×(248115+13344+43368)= 30483 kcal/h 8、 干燥器面积计算： Q 总=335310 kcal/h Q=K.A.△ tm K 取80 △ tm=［（160-20）---（160—100）］ ÷ln［（160-20）÷（160—100）］=94.4℃ A= Q 总÷(0.85.K. △ tm)= 335310÷（0.85x80x94.4） =52m2 取52 m2 9、 蒸汽耗量：S= 335310÷550=610 kg/h 10、干空气耗量： L= 417÷(0.2-0.008)=2172kg/h 11、 热风补充的热量： Q=2172×0.25×(120-20)=54300kcal/h 12、 补充热量所必须的蒸汽加热面积： A=54300÷(15×58)=62 m2 13、 主机排湿风机风量： V=2172×1.2=2606 m3/h 三．电镀污泥桨叶式干燥机，电镀污泥蒸汽干化设备设备选型 根据物料干燥要求拟选用KJ-55 型-电镀污泥干燥机,污泥干燥机,污泥干化机,污泥烘干机,电镀污泥干化机 1 台， （一） 工作原理： 空心轴上密集排列着楔型中空桨叶，热介质蒸汽经空心轴流经桨叶，单位有效容积内传热面积很大。传热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证^佳的传热效果。 在桨叶及夹套通入热介质加热的同时，出料口上部同时进行抽湿，这样大大增加了设备的干燥强度。蒸发出来的水份由抽湿风机带出干燥机。 （二） 设备特性： 1． 污泥干燥机能耗低：...
