碱式碳酸锌专用旋转闪蒸干燥器XSG-20VIP免费

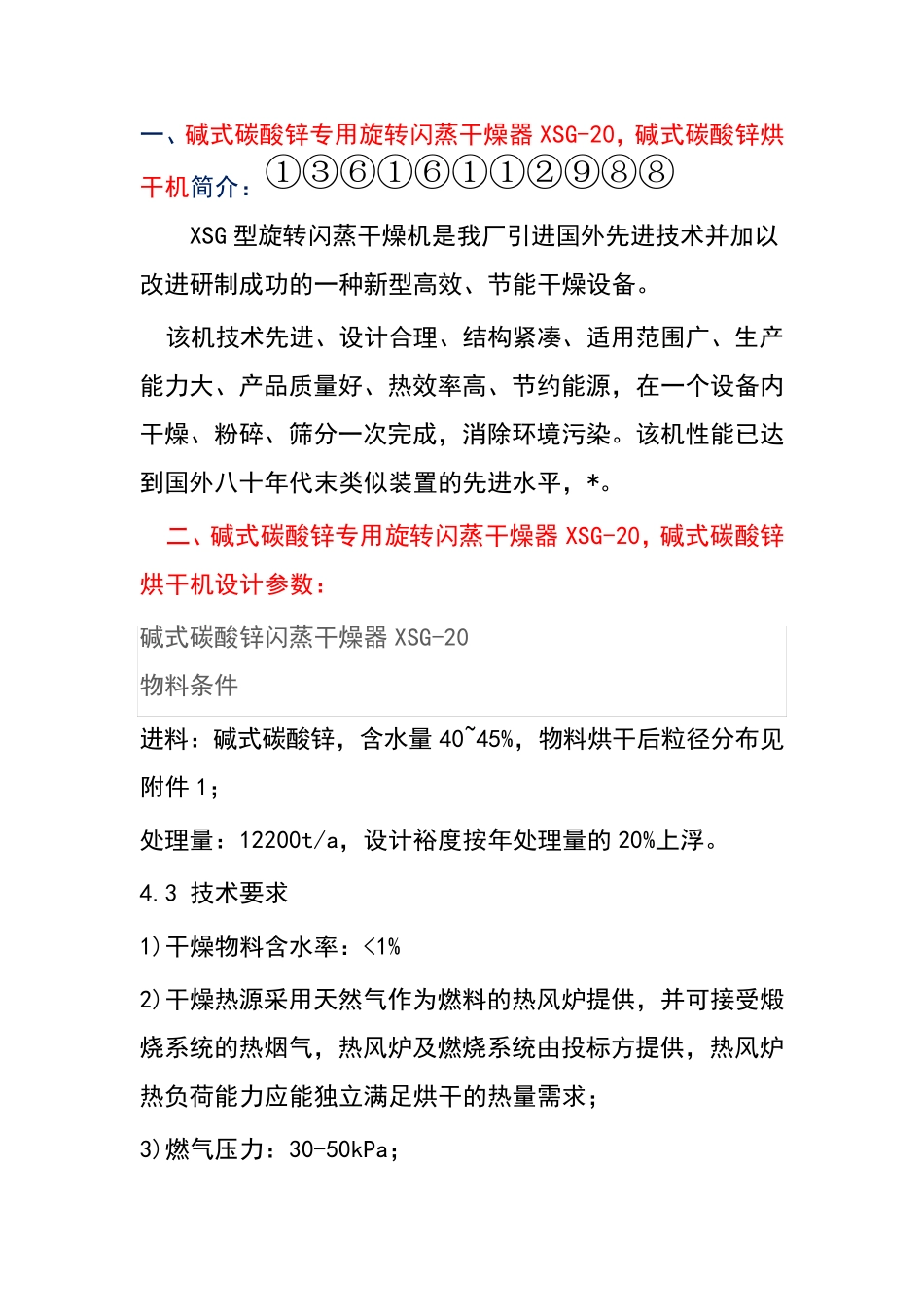

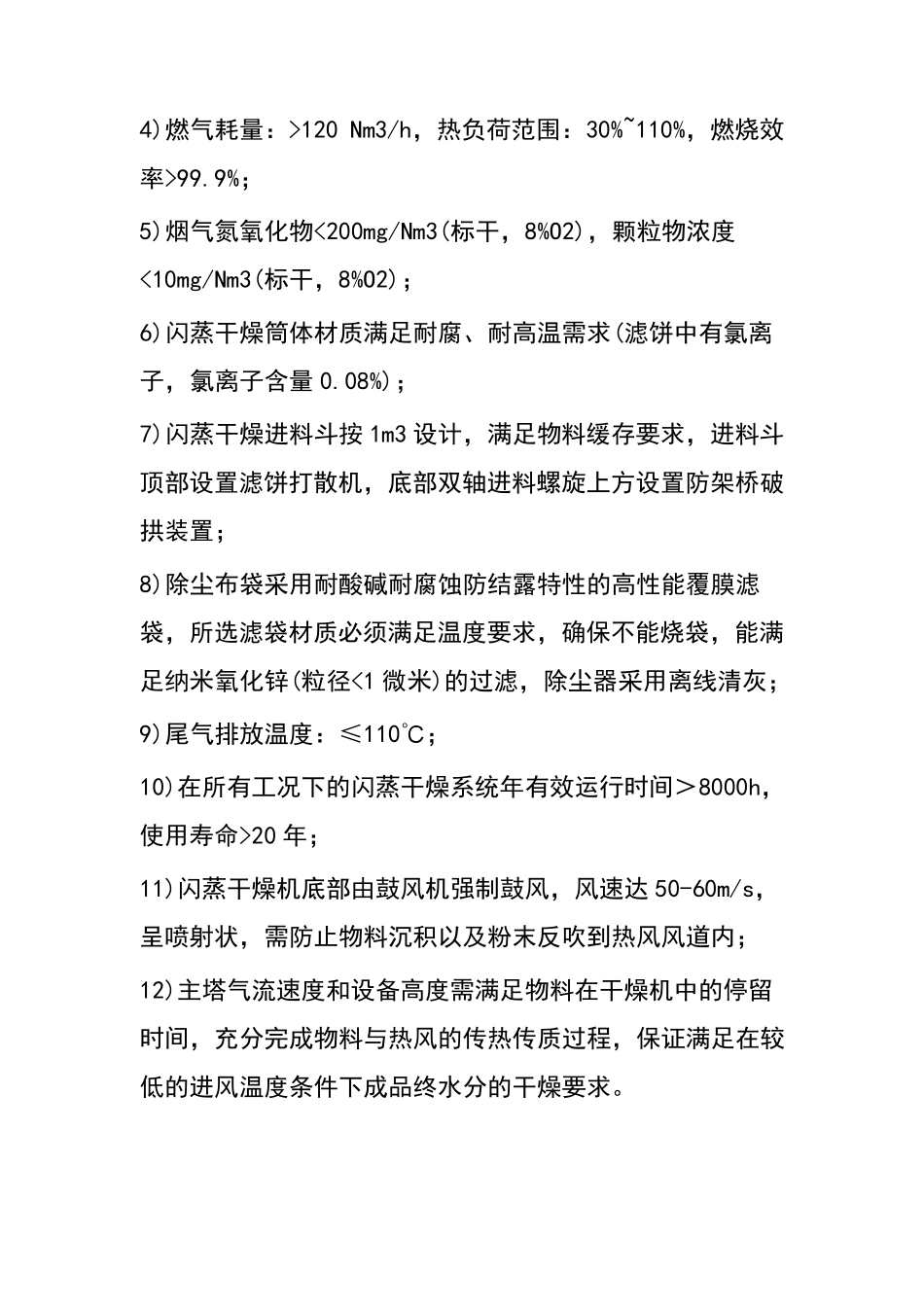

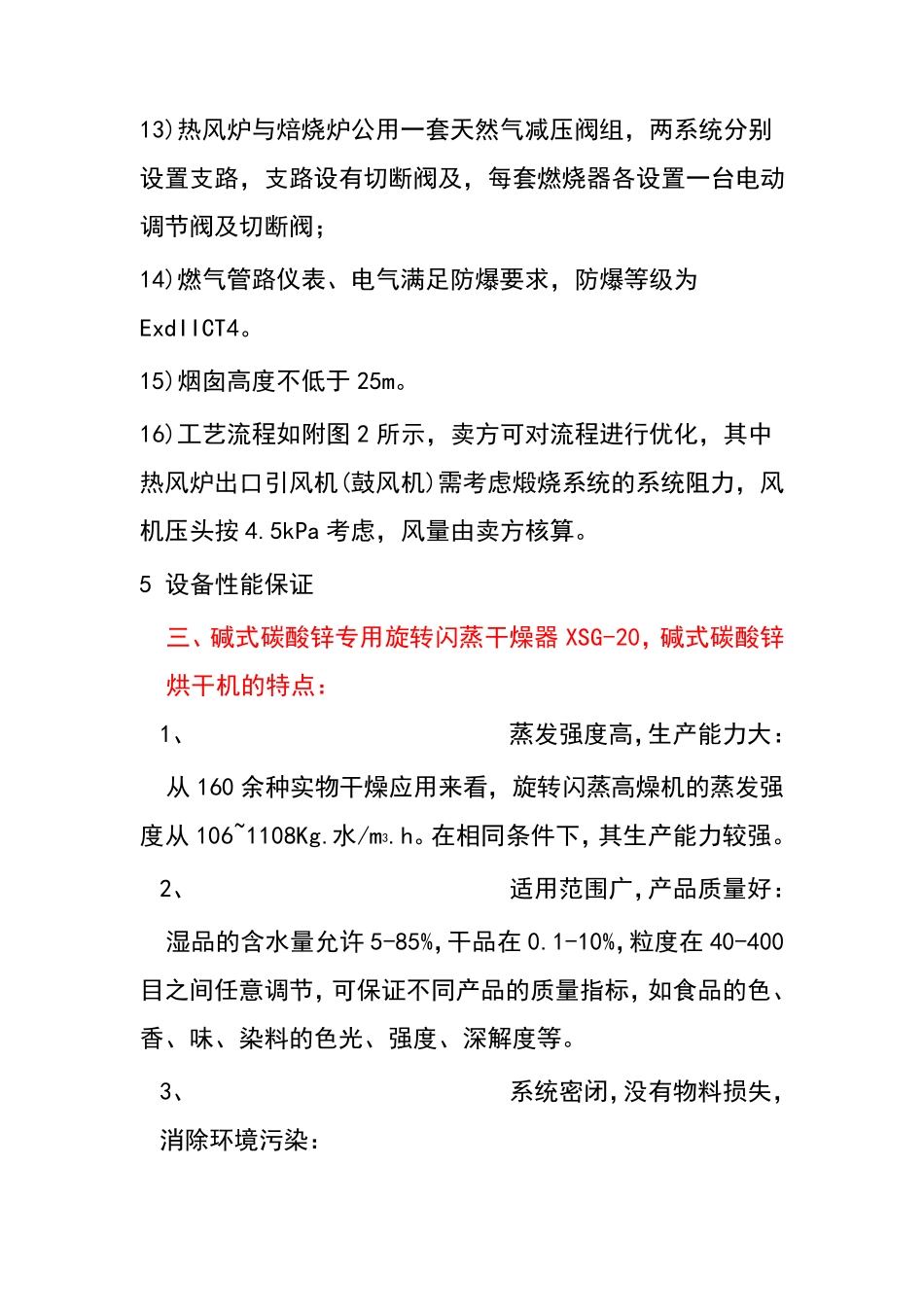

一、碱式碳酸锌专用旋转闪蒸干燥器XSG-20，碱式碳酸锌烘干机简介：①③⑥①⑥①①②⑨⑧⑧ XSG 型旋转闪蒸干燥机是我厂引进国外先进技术并加以改进研制成功的一种新型高效、节能干燥设备。 该机技术先进、设计合理、结构紧凑、适用范围广、生产能力大、产品质量好、热效率高、节约能源，在一个设备内干燥、粉碎、筛分一次完成，消除环境污染。该机性能已达到国外八十年代末类似装置的先进水平，*。 二、碱式碳酸锌专用旋转闪蒸干燥器XSG-20，碱式碳酸锌烘干机设计参数： 碱式碳酸锌闪蒸干燥器XSG-20 物料条件 进料：碱式碳酸锌，含水量40~45%，物料烘干后粒径分布见附件1； 处理量：12200t/a，设计裕度按年处理量的20%上浮。 4.3 技术要求 1)干燥物料含水率：<1% 2)干燥热源采用天然气作为燃料的热风炉提供，并可接受煅烧系统的热烟气，热风炉及燃烧系统由投标方提供，热风炉热负荷能力应能独立满足烘干的热量需求； 3)燃气压力：30-50kPa； 4)燃气耗量：>120 Nm3/h，热负荷范围：30%~110%，燃烧效率>99.9%； 5)烟气氮氧化物<200mg/Nm3(标干，8%O2)，颗粒物浓度<10mg/Nm3(标干，8%O2)； 6)闪蒸干燥筒体材质满足耐腐、耐高温需求(滤饼中有氯离子，氯离子含量0.08%)； 7)闪蒸干燥进料斗按1m3 设计，满足物料缓存要求，进料斗顶部设置滤饼打散机，底部双轴进料螺旋上方设置防架桥破拱装置； 8)除尘布袋采用耐酸碱耐腐蚀防结露特性的高性能覆膜滤袋，所选滤袋材质必须满足温度要求，确保不能烧袋，能满足纳米氧化锌(粒径<1 微米)的过滤，除尘器采用离线清灰； 9)尾气排放温度：≤110℃； 10)在所有工况下的闪蒸干燥系统年有效运行时间＞8000h，使用寿命>20 年； 11)闪蒸干燥机底部由鼓风机强制鼓风，风速达50-60m/s，呈喷射状，需防止物料沉积以及粉末反吹到热风风道内； 12)主塔气流速度和设备高度需满足物料在干燥机中的停留时间，充分完成物料与热风的传热传质过程，保证满足在较低的进风温度条件下成品终水分的干燥要求。 13)热风炉与焙烧炉公用一套天然气减压阀组，两系统分别设置支路，支路设有切断阀及，每套燃烧器各设置一台电动调节阀及切断阀； 14)燃气管路仪表、电气满足防爆要求，防爆等级为ExdIICT4。 15)烟囱高度不低于25m。 16)工艺流程如附图2 所示，卖方可对流程进行优化，其中热风炉出口引风机(鼓风机)需考虑煅烧系统的系统阻力，风机压头按4.5kPa 考虑，风量由卖方核算。 5 设备性能保证 三、碱...
