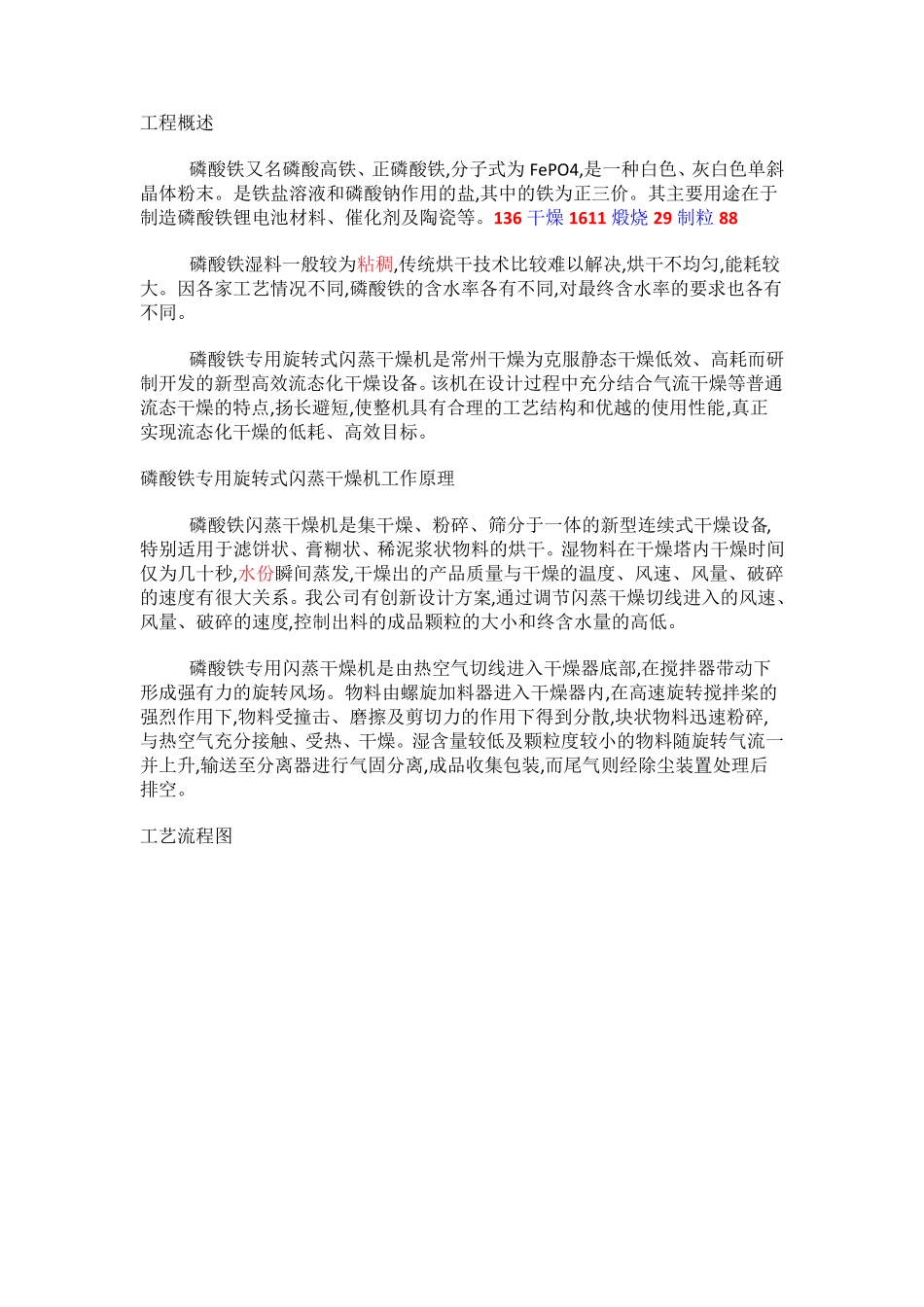

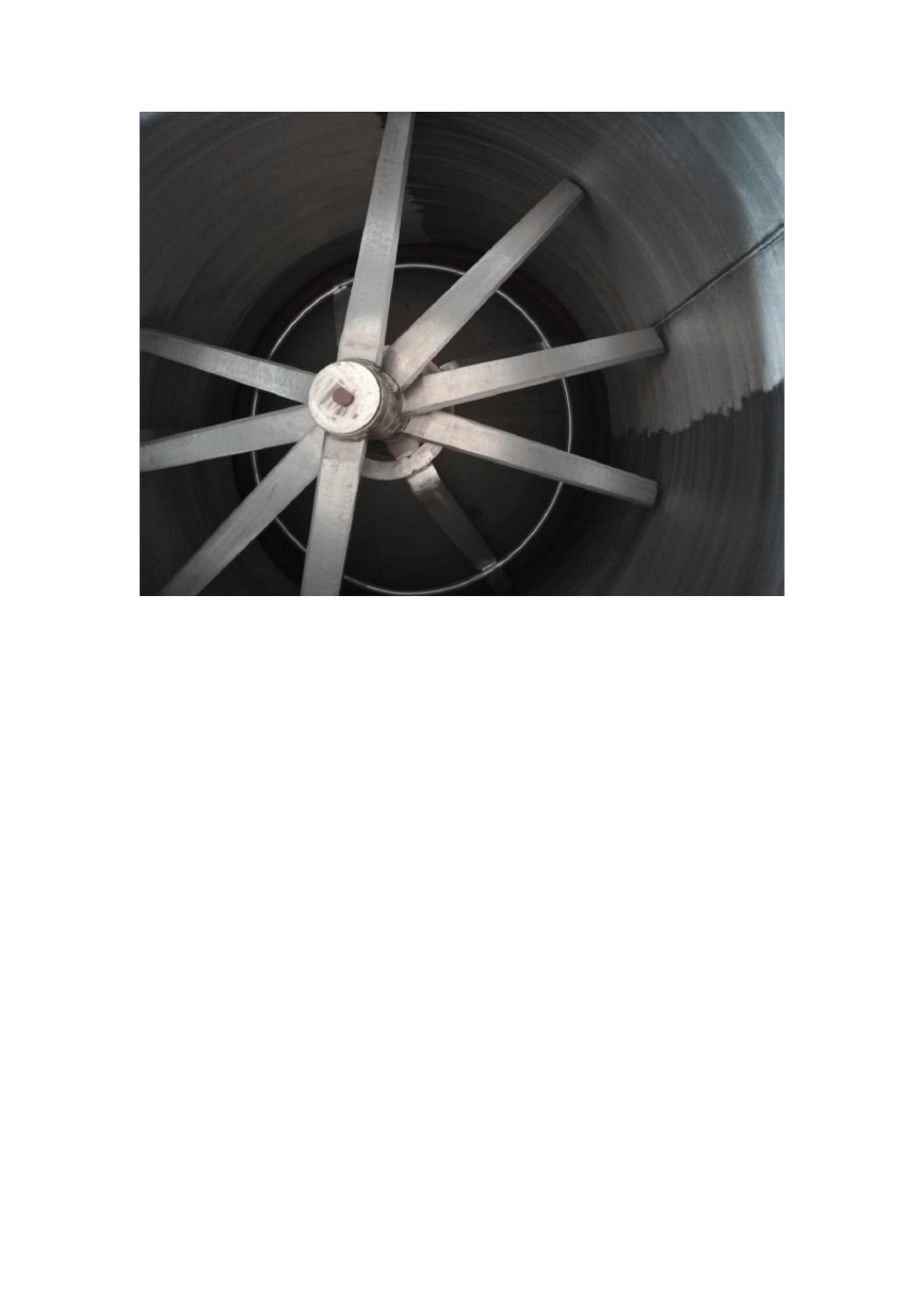

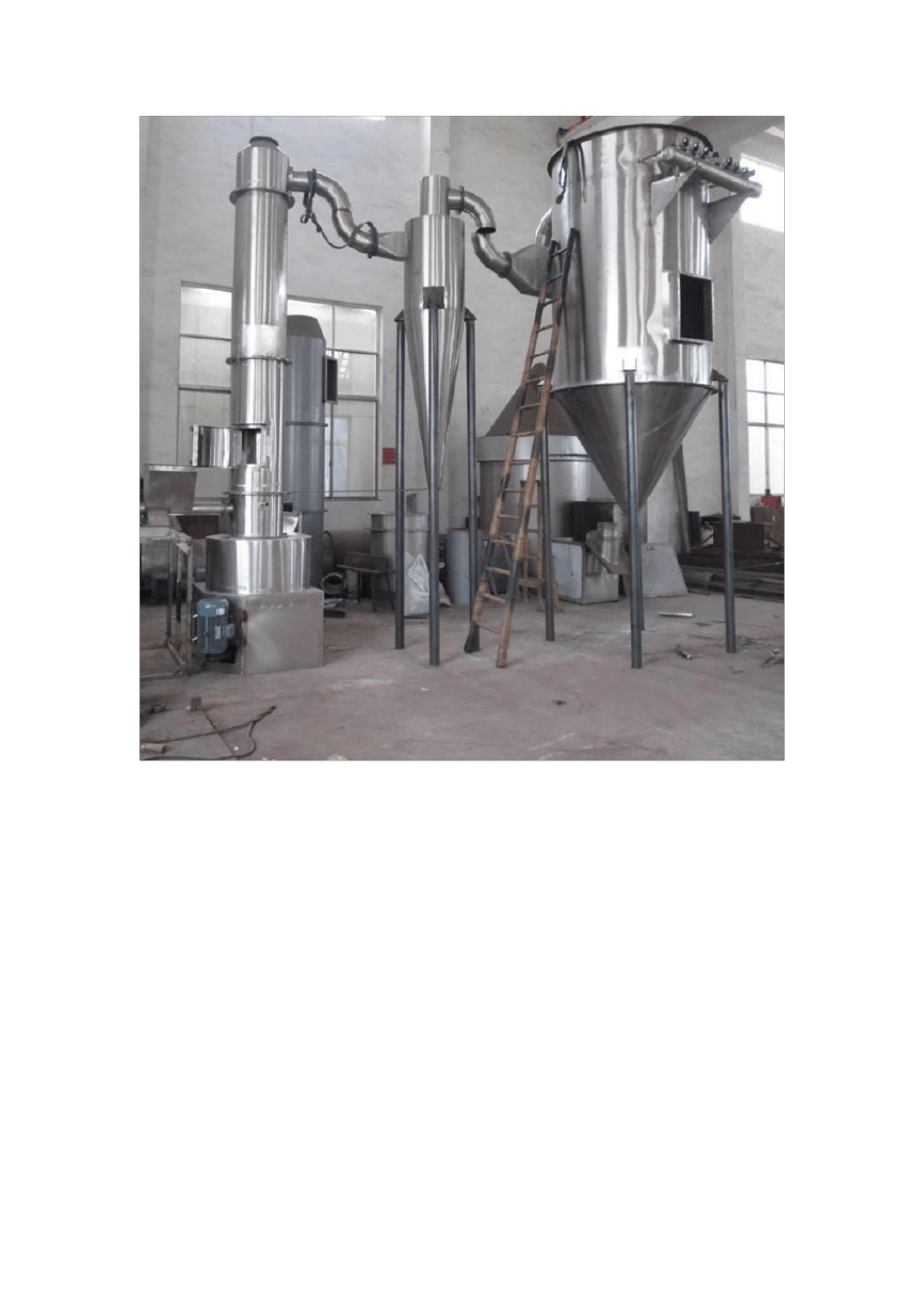

工程概述 磷酸铁又名磷酸高铁、正磷酸铁,分子式为FePO4,是一种白色、灰白色单斜晶体粉末。是铁盐溶液和磷酸钠作用的盐,其中的铁为正三价。其主要用途在于制造磷酸铁锂电池材料、催化剂及陶瓷等。13 6 干燥16 11 煅烧2 9 制粒8 8 磷酸铁湿料一般较为粘稠,传统烘干技术比较难以解决,烘干不均匀,能耗较大。因各家工艺情况不同,磷酸铁的含水率各有不同,对最终含水率的要求也各有不同。 磷酸铁专用旋转式闪蒸干燥机是常州干燥为克服静态干燥低效、高耗而研制开发的新型高效流态化干燥设备。该机在设计过程中充分结合气流干燥等普通流态干燥的特点,扬长避短,使整机具有合理的工艺结构和优越的使用性能,真正实现流态化干燥的低耗、高效目标。 磷酸铁专用旋转式闪蒸干燥机工作原理 磷酸铁闪蒸干燥机是集干燥、粉碎、筛分于一体的新型连续式干燥设备,特别适用于滤饼状、膏糊状、稀泥浆状物料的烘干。湿物料在干燥塔内干燥时间仅为几十秒,水份瞬间蒸发,干燥出的产品质量与干燥的温度、风速、风量、破碎的速度有很大关系。我公司有创新设计方案,通过调节闪蒸干燥切线进入的风速、风量、破碎的速度,控制出料的成品颗粒的大小和终含水量的高低。 磷酸铁专用闪蒸干燥机是由热空气切线进入干燥器底部,在搅拌器带动下形成强有力的旋转风场。物料由螺旋加料器进入干燥器内,在高速旋转搅拌桨的强烈作用下,物料受撞击、磨擦及剪切力的作用下得到分散,块状物料迅速粉碎,与热空气充分接触、受热、干燥。湿含量较低及颗粒度较小的物料随旋转气流一并上升,输送至分离器进行气固分离,成品收集包装,而尾气则经除尘装置处理后排空。 工艺流程图 优势体现 1、干燥器底部设计为倒锥体结构,可使干燥气体流通截面自下而上不断变大,这样底部气速相对较大,上部气速相对较小,从而保证了下部大颗粒物料始终保持流化状态。另外,倒锥体结构还缩短了搅拌轴悬臂部分的长度,增加了转动的可靠性,还可以防止轴承在高温区工作的恶劣环境,从而延长了轴承的使用寿命。 2、搅拌器的搅拌齿上设有刮刀,物料被搅拌粉碎的同时,很容易被抛向器壁,如果不及时刮下来,就会使物料粘在器壁上,将会导致不正常的操作。搅拌齿上的刮刀,可把抛向器壁上的物料粘结之前刮下来,确保操作正常。 3、干燥室的分级环,可把未干燥的和大颗粒物料挡住,继续进行粉碎与干燥,从而保证产品粒度布窄,湿含量一致的要求。 4、锥底热风入口处设置冷风保护,热风开始与物料接触时,一般接近热空气的温度,远远高于...
