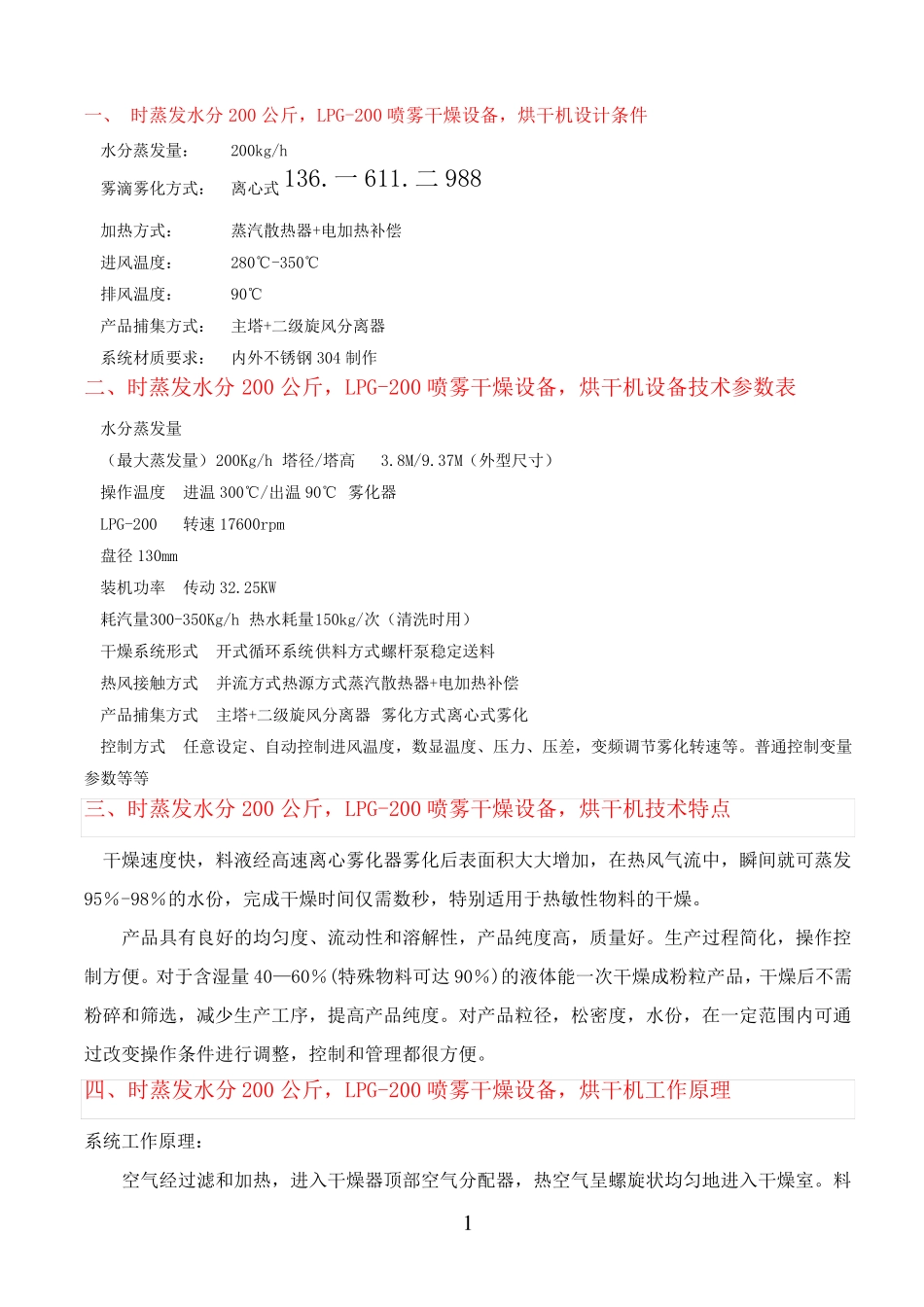

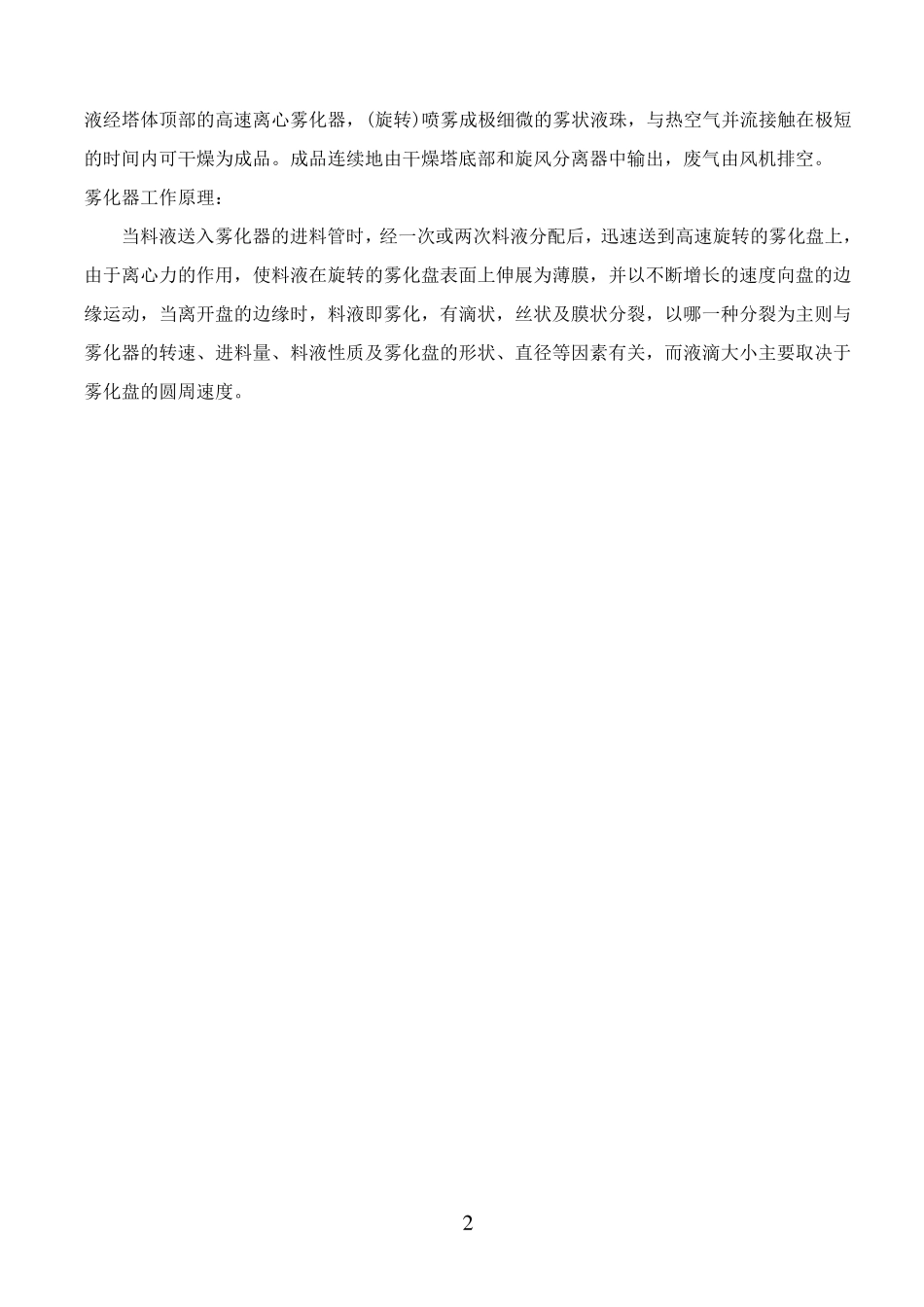

1 一、 时蒸发水分200 公斤，LPG-200 喷雾干燥设备，烘干机设计条件 水分蒸发量： 200kg/h 雾滴雾化方式： 离心式136.一611.二988 加热方式： 蒸汽散热器+电加热补偿 进风温度： 280℃-350℃ 排风温度： 90℃ 产品捕集方式： 主塔+二级旋风分离器 系统材质要求： 内外不锈钢304 制作 二、时蒸发水分200 公斤，LPG-200 喷雾干燥设备，烘干机设备技术参数表 水分蒸发量 （最大蒸发量） 200Kg/h 塔径/塔高 3.8M/9.37M（外型尺寸） 操作温度 进温300℃/出温90℃ 雾化器 LPG-200 转速17600rpm 盘径130mm 装机功率 传动32.25KW 耗汽量 300-350Kg/h 热水耗量 150kg/次（清洗时用） 干燥系统形式 开式循环系统 供料方式 螺杆泵稳定送料 热风接触方式 并流方式 热源方式 蒸汽散热器+电加热补偿 产品捕集方式 主塔+二级旋风分离器 雾化方式 离心式雾化 控制方式 任意设定、自动控制进风温度，数显温度、压力、压差，变频调节雾化转速等。普通控制变量参数等等 三、时蒸发水分200 公斤，LPG-200 喷雾干燥设备，烘干机技术特点 干燥速度快，料液经高速离心雾化器雾化后表面积大大增加，在热风气流中，瞬间就可蒸发95％-98％的水份，完成干燥时间仅需数秒，特别适用于热敏性物料的干燥。 产品具有良好的均匀度、流动性和溶解性，产品纯度高，质量好。生产过程简化，操作控制方便。对于含湿量40—60％(特殊物料可达90％)的液体能一次干燥成粉粒产品，干燥后不需粉碎和筛选，减少生产工序，提高产品纯度。对产品粒径，松密度，水份，在一定范围内可通过改变操作条件进行调整，控制和管理都很方便。 四、时蒸发水分200 公斤，LPG-200 喷雾干燥设备，烘干机工作原理 系统工作原理： 空气经过滤和加热，进入干燥器顶部空气分配器，热空气呈螺旋状均匀地进入干燥室。料 2 液经塔体顶部的高速离心雾化器，(旋转)喷雾成极细微的雾状液珠，与热空气并流接触在极短的时间内可干燥为成品。成品连续地由干燥塔底部和旋风分离器中输出，废气由风机排空。 雾化器工作原理： 当料液送入雾化器的进料管时，经一次或两次料液分配后，迅速送到高速旋转的雾化盘上，由于离心力的作用，使料液在旋转的雾化盘表面上伸展为薄膜，并以不断增长的速度向盘的边缘运动，当离开盘的边缘时，料液即雾化，有滴状，丝状及膜状分裂，以哪一种分裂为主则与雾化器的转速、进料量、料液性质及雾化盘的形状、直径等因素有关，而液滴大小主要取决于雾化盘的圆周速度。
