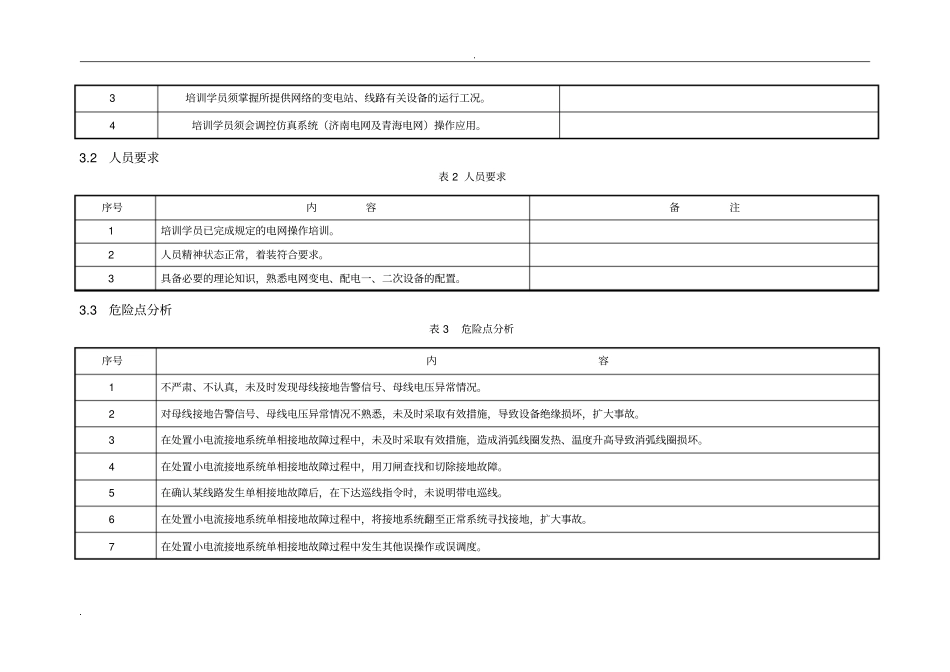

. . 编号:XDD0101C010Z 小电流接地系统单相接地处理作业指导书编写:年月日审核:年月日批准:年月日国网技术学院. . 小电流接地系统单相接地处理作业指导书1适用范围本作业指导书适用于国网技术学院调控运行人员小电流接地系统单相接地处理的培训工作。2引用标准下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文。本作业指导书出版时,所有版本均为有效。国务院〔 1993〕115 号令《电网调度管理条例》。国家电网安监〔 2009〕664 号国家电网公司电力安全工作规程。国家电网调通〔 2012〕12 月国家电网公司调度控制管理规程。3作业准备3.1准备工作表 1 准备工作序号内容备注1检查培训设施运行良好。2培训学员须熟悉所提供的电网系统一、二次运行方式。. . 3培训学员须掌握所提供网络的变电站、线路有关设备的运行工况。4培训学员须会调控仿真系统(济南电网及青海电网)操作应用。3.2人员要求表 2 人员要求序号内容备注1培训学员已完成规定的电网操作培训。2人员精神状态正常,着装符合要求。3具备必要的理论知识,熟悉电网变电、配电一、二次设备的配置。3.3危险点分析表 3 危险点分析序号内容1不严肃、不认真,未及时发现母线接地告警信号、母线电压异常情况。2对母线接地告警信号、母线电压异常情况不熟悉,未及时采取有效措施,导致设备绝缘损坏,扩大事故。3在处置小电流接地系统单相接地故障过程中,未及时采取有效措施,造成消弧线圈发热、温度升高导致消弧线圈损坏。4在处置小电流接地系统单相接地故障过程中,用刀闸查找和切除接地故障。5在确认某线路发生单相接地故障后,在下达巡线指令时,未说明带电巡线。6在处置小电流接地系统单相接地故障过程中,将接地系统翻至正常系统寻找接地,扩大事故。7在处置小电流接地系统单相接地故障过程中发生其他误操作或误调度。. . 3.4安全措施表 4 安全措施序号内容1严格按照规定步骤使用仿真系统,培训学员应在规定的时间内独立完成。2加强调控运行人员对调度操作术语的学习,变电站继电保护、安全自动装置配置及变电、配电设备相应调控管辖范围的划定。3定期维护调控仿真培训系统,严防误报设备故障、过载、断路器变位等信息,考试期间有应急处理预案,确保正常使用。4熟悉并严格执行小电流接地系统单相接地处置规程。4作业程序及标准4.1收集小电流接地系统单相接地信息表 5 收集小电流接地系统单相接地信息作业程序及标准序...
