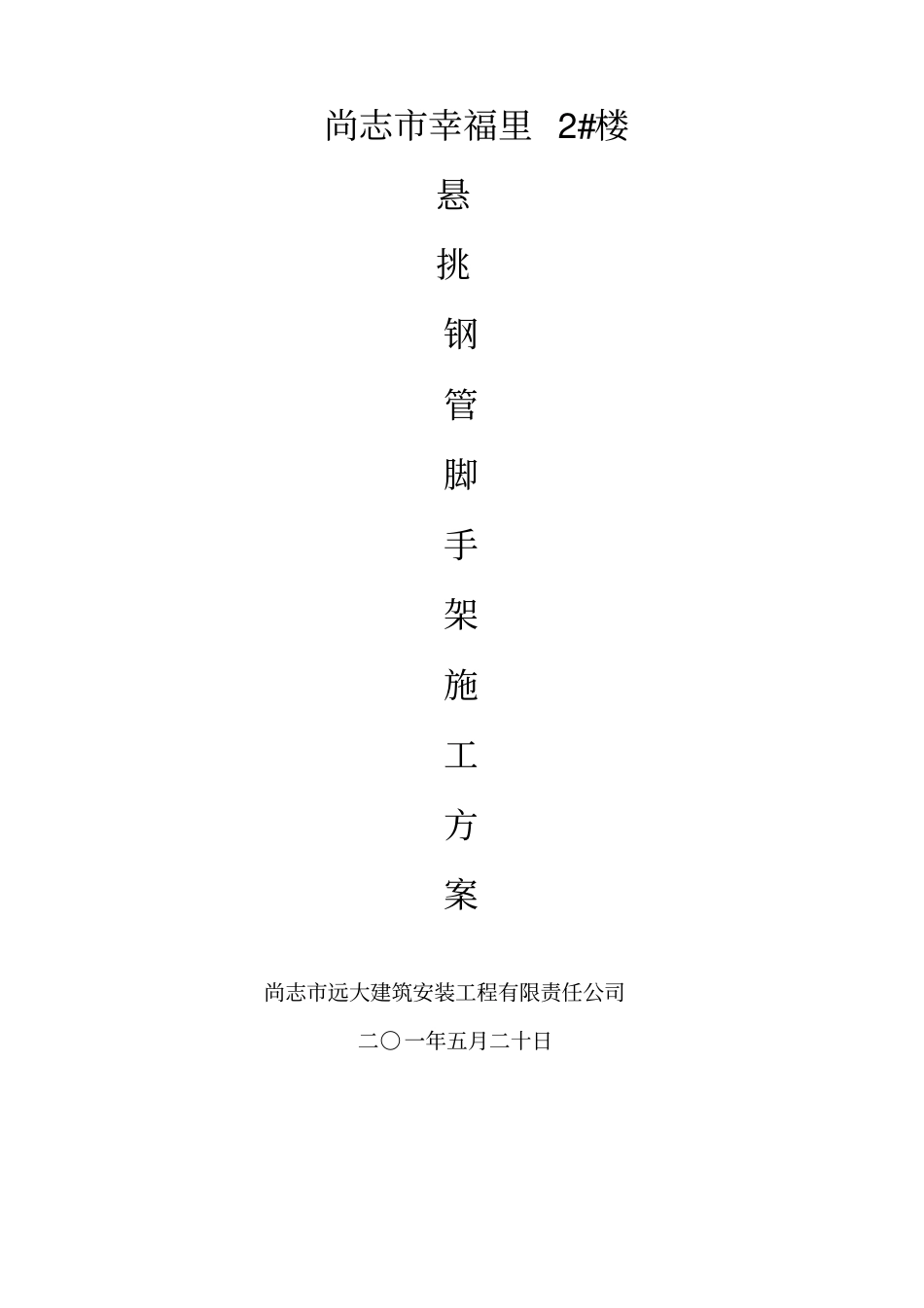

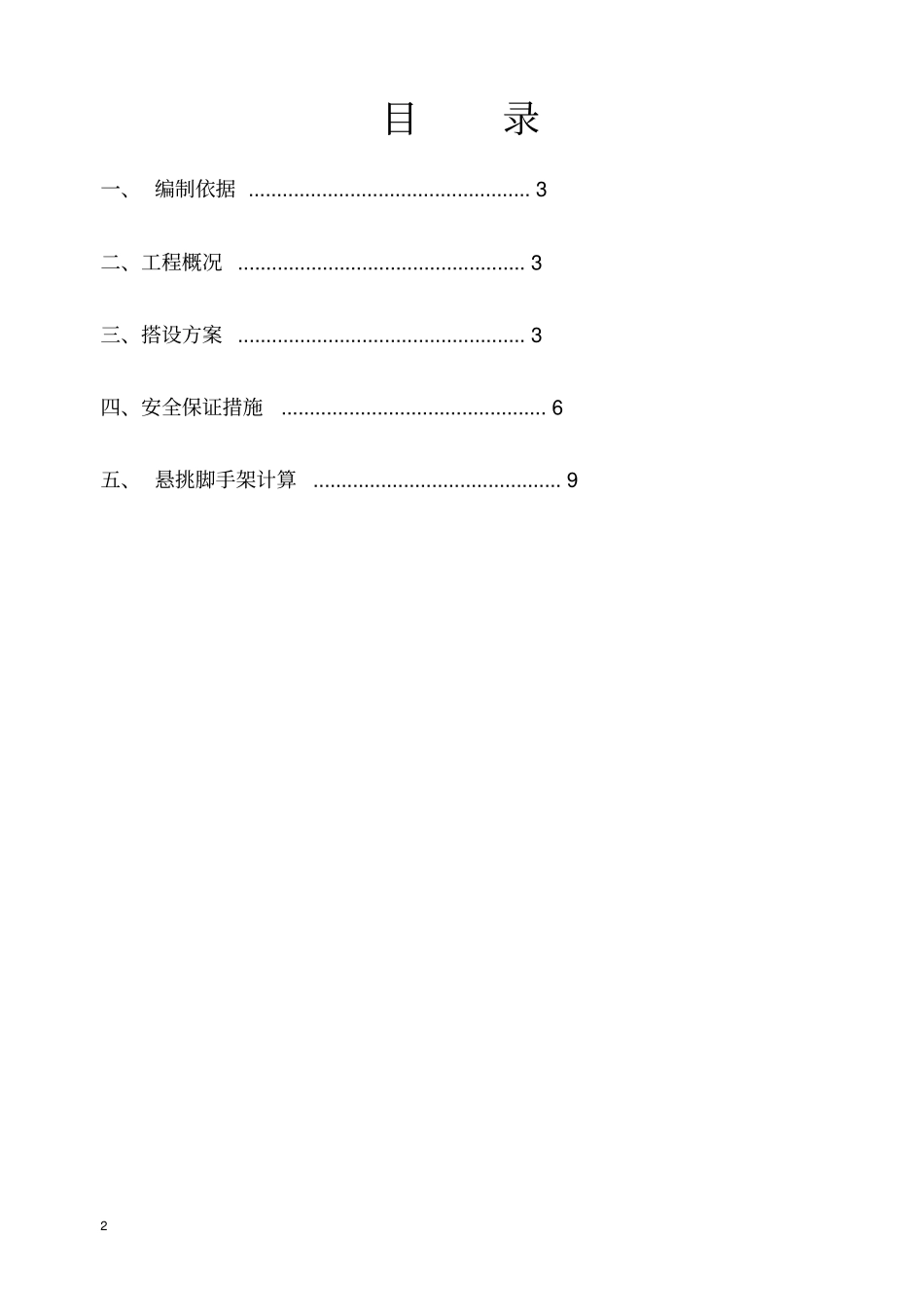

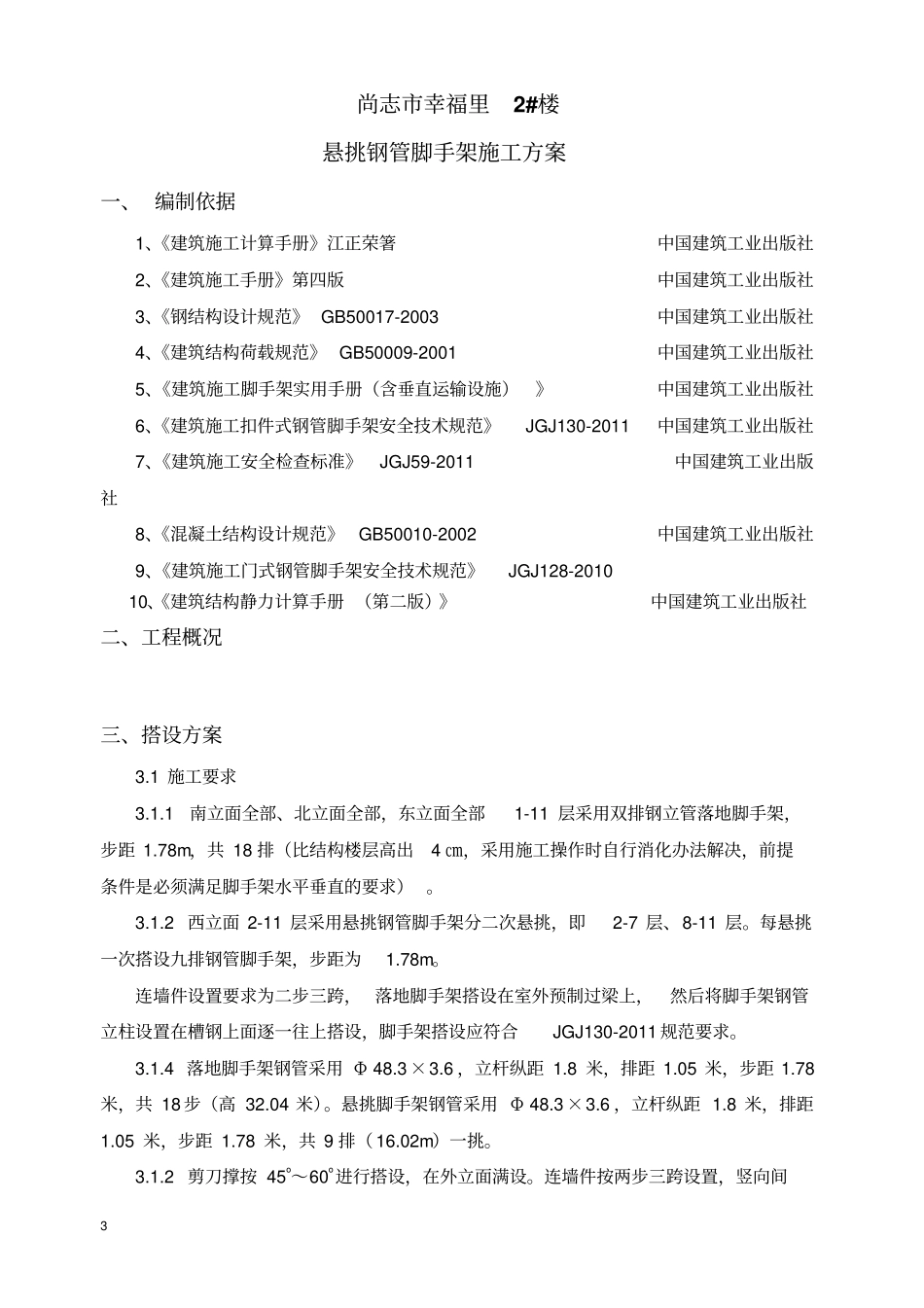

尚志市幸福里 2#楼悬挑钢管脚手架施工方案尚志市远大建筑安装工程有限责任公司二〇一年五月二十日2 目录一、 编制依据 .................................................. 3 二、工程概况 ................................................... 3 三、搭设方案 ................................................... 3 四、安全保证措施 ............................................... 6 五、 悬挑脚手架计算 ............................................ 93 尚志市幸福里2#楼悬挑钢管脚手架施工方案一、 编制依据1、《建筑施工计算手册》江正荣箸中国建筑工业出版社2、《建筑施工手册》第四版中国建筑工业出版社3、《钢结构设计规范》 GB50017-2003 中国建筑工业出版社4、《建筑结构荷载规范》 GB50009-2001 中国建筑工业出版社5、《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社6、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 中国建筑工业出版社7、《建筑施工安全检查标准》JGJ59-2011 中国建筑工业出版社8、《混凝土结构设计规范》GB50010-2002 中国建筑工业出版社9、《建筑施工门式钢管脚手架安全技术规范》JGJ128-2010 10、《建筑结构静力计算手册 （第二版）》中国建筑工业出版社二、工程概况三、搭设方案3.1 施工要求3.1.1南立面全部、北立面全部，东立面全部1-11 层采用双排钢立管落地脚手架，步距 1.78m，共 18 排（比结构楼层高出4 ㎝，采用施工操作时自行消化办法解决，前提条件是必须满足脚手架水平垂直的要求） 。3.1.2 西立面 2-11 层采用悬挑钢管脚手架分二次悬挑，即2-7 层、8-11 层。每悬挑一次搭设九排钢管脚手架，步距为1.78m。连墙件设置要求为二步三跨， 落地脚手架搭设在室外预制过梁上，然后将脚手架钢管立柱设置在槽钢上面逐一往上搭设，脚手架搭设应符合JGJ130-2011 规范要求。3.1.4 落地脚手架钢管采用 Φ 48.3 ×3.6 ，立杆纵距 1.8 米，排距 1.05 米，步距 1.78米，共 18 步（高 32.04 米）。悬挑脚手架钢管采用 Φ 48.3 ×3.6 ，立杆纵距 1.8 米，排距1.05 米，步距 1.78 米，共 9 排（ 16.02m）一挑。3.1.2 剪刀撑按 45o～60o进行搭设，在外立面满设。连墙件按两步三跨设置，竖向间4 距 3.60 米，水平间距 5.40 米，横杆与立杆采用双扣件连接，与主体结构采用预连接法。3.1.3施工层小横杆在大横杆...
