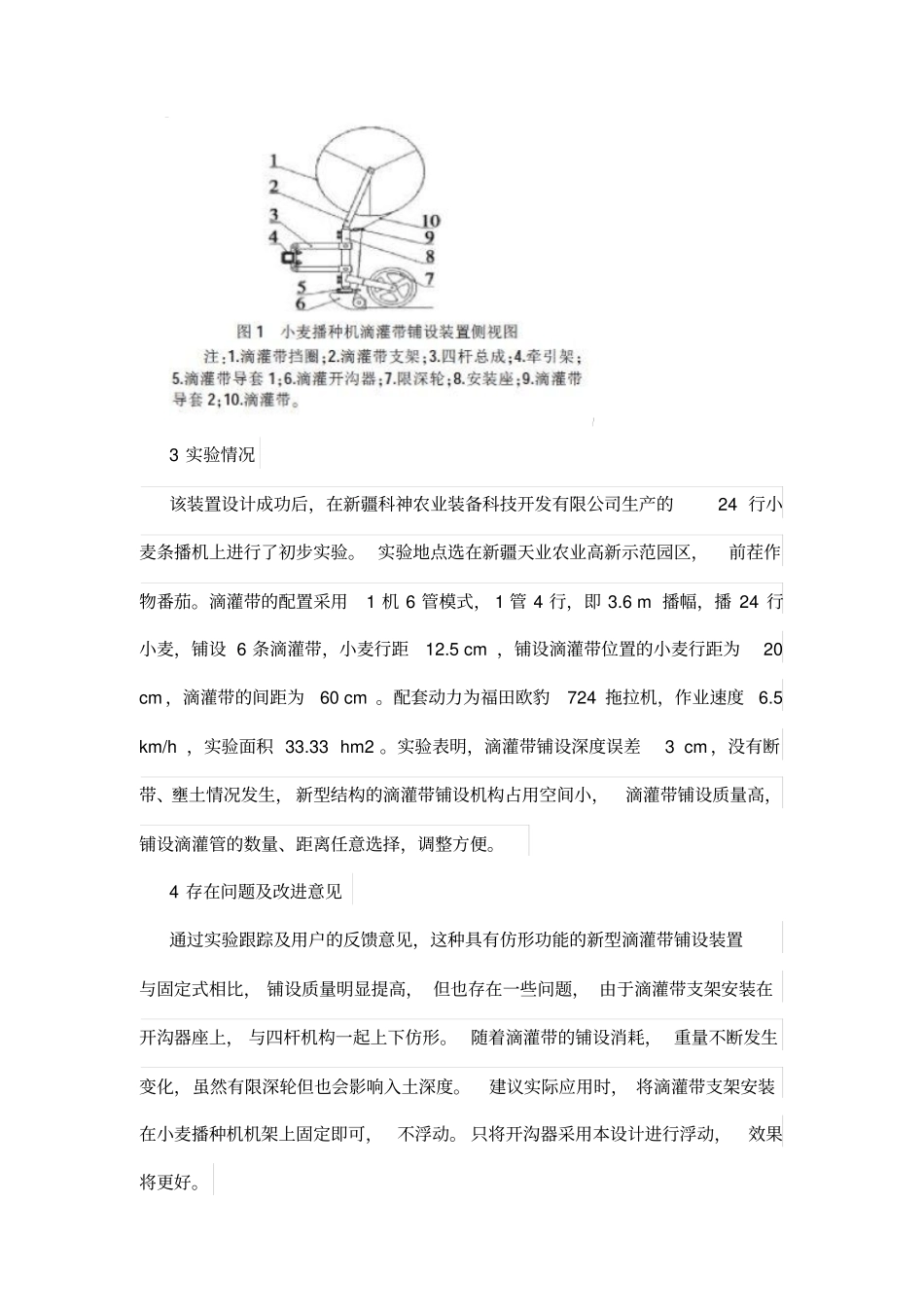

小麦播种机滴灌带铺设装置的优化设计- 农学论文小麦播种机滴灌带铺设装置的优化设计王士国 1 ，付金国 2，缑海啸 1 （1.新疆农垦科学院机械装备研究所，新疆石河子 832000 ；2.吉林市昌邑区土城子农业技术推广站）摘要：本文介绍了一种新型小麦播种机滴灌管铺设装置的主要结构、设计特点及应用情况。 改进后的滴灌带铺设装置能够实现滴灌开沟器的随地仿形，保证铺设深度一致，开沟阻力小,不易雍堵，与固定式铺设装置相比，提高了滴灌带的铺设质量，实验效果较好。关键词 ：小麦；播种机；滴灌带小麦加压滴灌技术是一项较为先进的种植技术，较传统小麦种植有很多优势，如省地、增产、增效、缓解劳动强度等，特别在省地上，较传统开毛渠省地10% 左右。近几年，国内部分地区开始了滴灌小麦的实验性种植，通过摸索，滴灌带与小麦机械播种配套、 滴灌小麦高产栽培模式等技术研发初步取得成功，推广面积也逐渐扩大。 经调研发现， 大部分小麦滴灌播种机均是在原有小麦播种机的尾部增加一根横梁， 将滴灌带支架和开沟器直接固定在横梁上，在播种的同时虽然可以完成铺设滴灌带。但是，由于不能实现仿形，遇到整地质量差、地表高低不平的土地，造成滴灌带铺设深度不一致，开沟器入土过深，壅土、损坏零部件等问题经常发生，严重影响作业质量和工作效率[1] 。为解决这一难题，新疆农垦科学院机械装备研究所研究设计了一种新型浮动式，可单组仿形的滴灌带铺设装置，经实际应用，效果较好，具有开沟、铺管、浅埋的功能，可满足小麦播种对滴灌带铺设的技术要求。1 技术方案完成滴灌带铺设是整个滴灌系统建设中的重要一环，由于小麦播种采用条播、不铺地膜的方式。 为了防止风刮， 同时减少水分蒸发， 需要浅埋 3 ~ 5 cm 。采用弹簧加压增加开沟器的入土性能，将浅埋开沟器设计成浮动式， 可根据地势起伏单独仿形， 浅埋开沟器应能上下调整， 结构简单并具有一定强度。 具体技术方案如下：（1）滴灌带支架与过带定位环的中心高度应大于80 cm ，减小滴灌与过带定位环的夹角， 减少摩擦力；（2）过带轮和导向轮表面要光滑， 转动灵活，无阻滞现象；（3）滴灌开沟器可上下调整，通过限深轮配合使用，可以调节开沟深度；（4）滴灌带支架通过四杆仿形机构随地面浮动仿形，适应田间作业情况；（5）滴灌带支架通用 U 型螺栓与牵引架连接，方便拆卸以及调整各单组之间的距离。2 主要结构该装置包括四杆机构以及与四杆机构铰接的安装...
