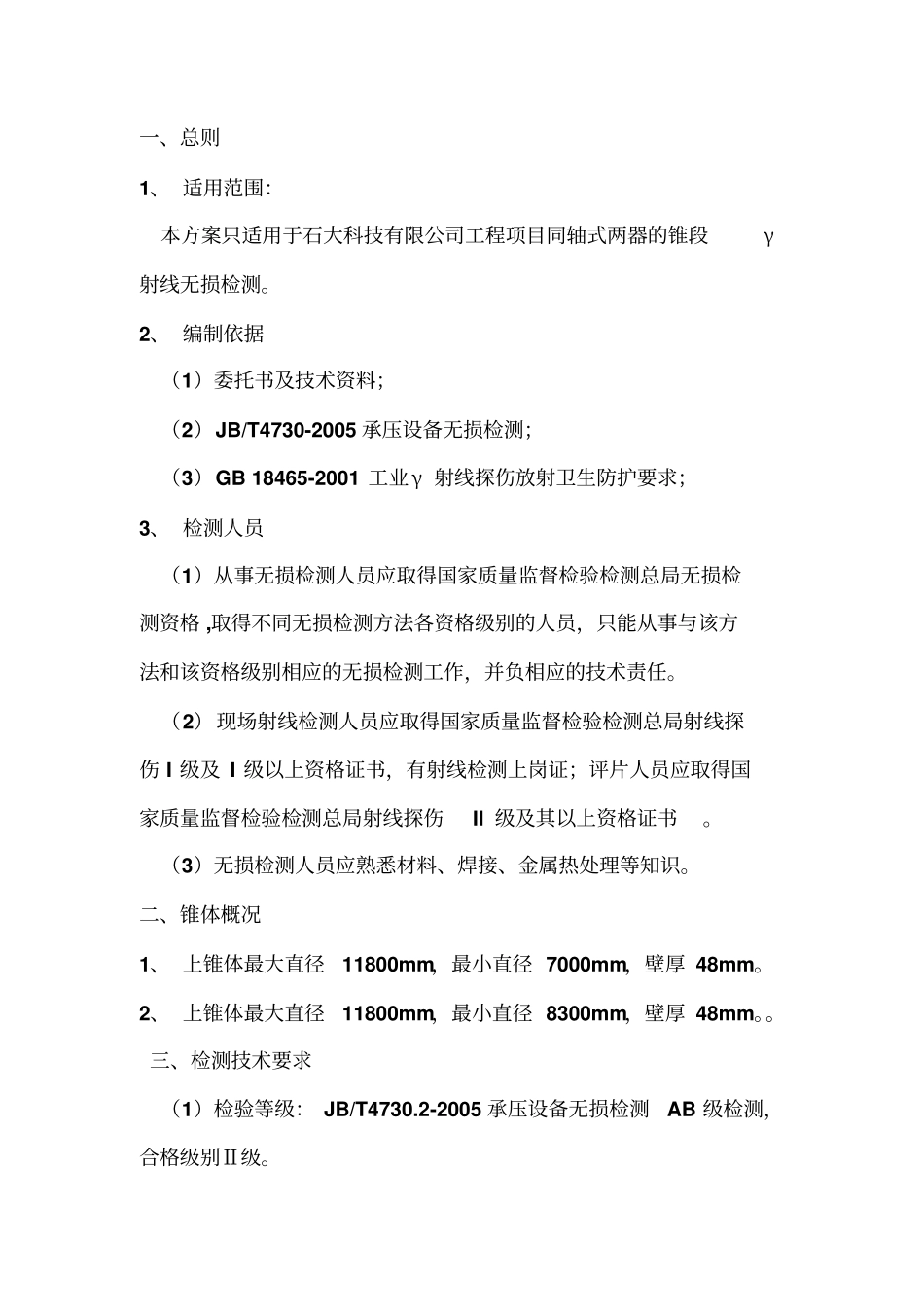

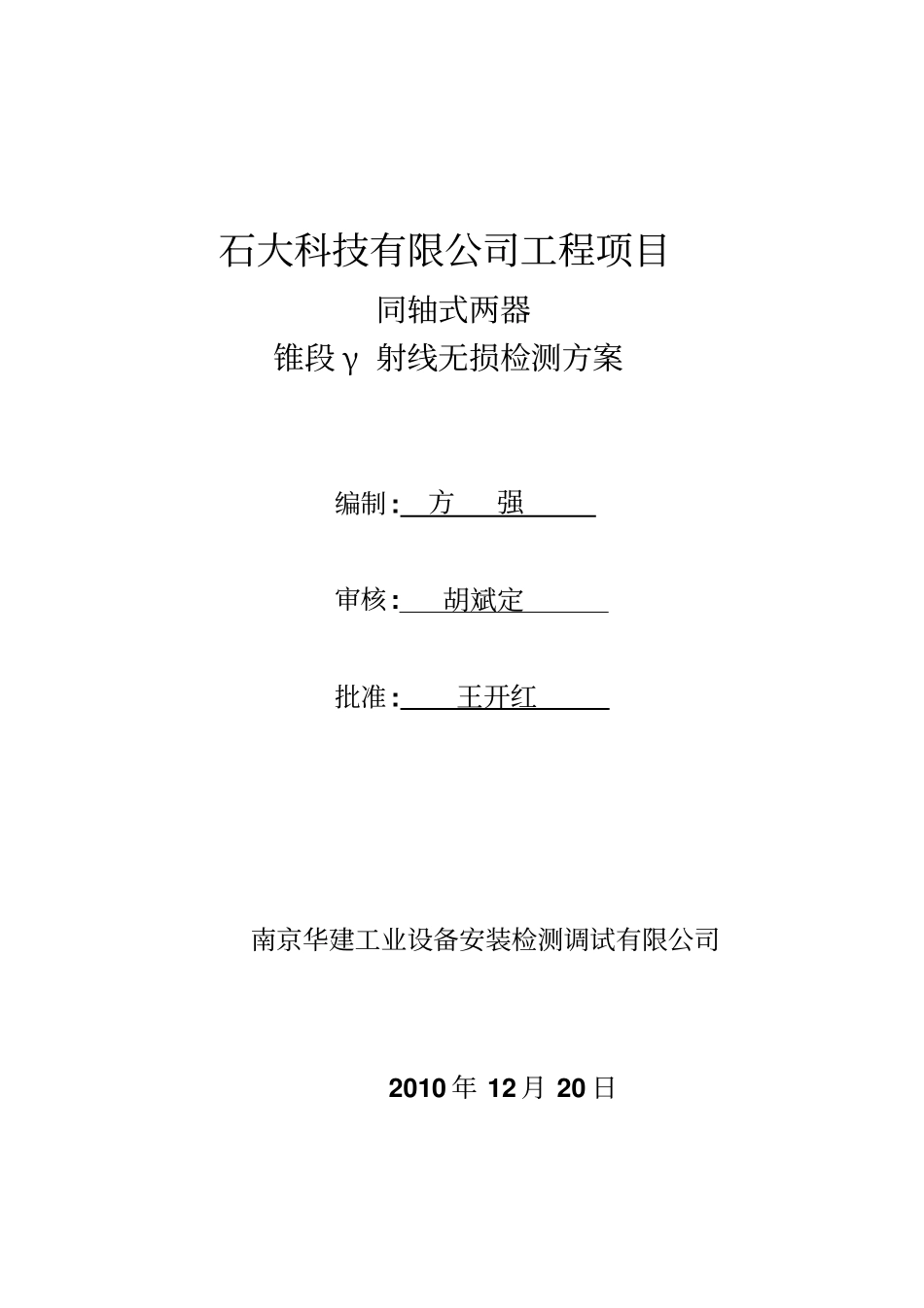

石大科技有限公司工程项目同轴式两器锥段 γ 射线无损检测方案编制: 方强审核:胡斌定批准:王开红南京华建工业设备安装检测调试有限公司2010 年 12 月 20 日一、总则1、 适用范围：本方案只适用于石大科技有限公司工程项目同轴式两器的锥段γ射线无损检测。2、 编制依据（1）委托书及技术资料；（2）JB/T4730-2005 承压设备无损检测；（3）GB 18465-2001 工业γ 射线探伤放射卫生防护要求；3、 检测人员（1）从事无损检测人员应取得国家质量监督检验检测总局无损检测资格 ,取得不同无损检测方法各资格级别的人员，只能从事与该方法和该资格级别相应的无损检测工作，并负相应的技术责任。（2）现场射线检测人员应取得国家质量监督检验检测总局射线探伤 I 级及 I 级以上资格证书，有射线检测上岗证；评片人员应取得国家质量监督检验检测总局射线探伤II 级及其以上资格证书。（3）无损检测人员应熟悉材料、焊接、金属热处理等知识。二、锥体概况1、 上锥体最大直径11800mm，最小直径 7000mm，壁厚 48mm。2、 上锥体最大直径11800mm，最小直径 8300mm，壁厚 48mm。。三、检测技术要求（1）检验等级： JB/T4730.2-2005 承压设备无损检测AB 级检测，合格级别Ⅱ级。（2）射线检测设备：预定192铱 80Ciγ 射线（3）胶片：采用爱克发－C7（属于 T3 类胶片）。（4）增感屏：采用铅箔增感，前屏厚度0.1mm, 后屏厚度 0.1mm。（5）像质计：采用线型像质计Ⅱ型Fe6/12。（6）观片灯：观片灯的最大亮度应能满足评片的要求。（7）黑度计：黑度计可测的最大黑度应不小于4.5，测量的误差应不超过± 0.05。（8）检测工艺：a.透照方式：环向焊接接头源在中心周向透照方式b．透照方向：透照时射线束中心一般应垂直指向透照区中心，需要时也可选用有利于发现缺陷的方向透照。c. 射线源至工件表面的最小距离f≥10.d.b2/3式中： f－射线源至工件表面的距离，mm；d－射线源焦点尺寸， mm；b－工件表面至胶片的距离，mm；d、无用射线和散射线的屏蔽：①、采用金属增感屏、铅板、光栏等屏蔽散射线和无用射线，限制照射场范围。②、初次制定的检测工艺或在使用中检测工艺的条件、环境发生改变时，应进行背散射检查。e、像质计的使用①、像质计一般应放置在被检工件射线源侧，底片长度的1/4 左右位置，金属丝应横跨焊缝，细丝置于外侧。②、采用周向透照方式，像质计应置于源侧，120 度放一个像质。③、在底片黑度均匀部位， 一般是邻...
