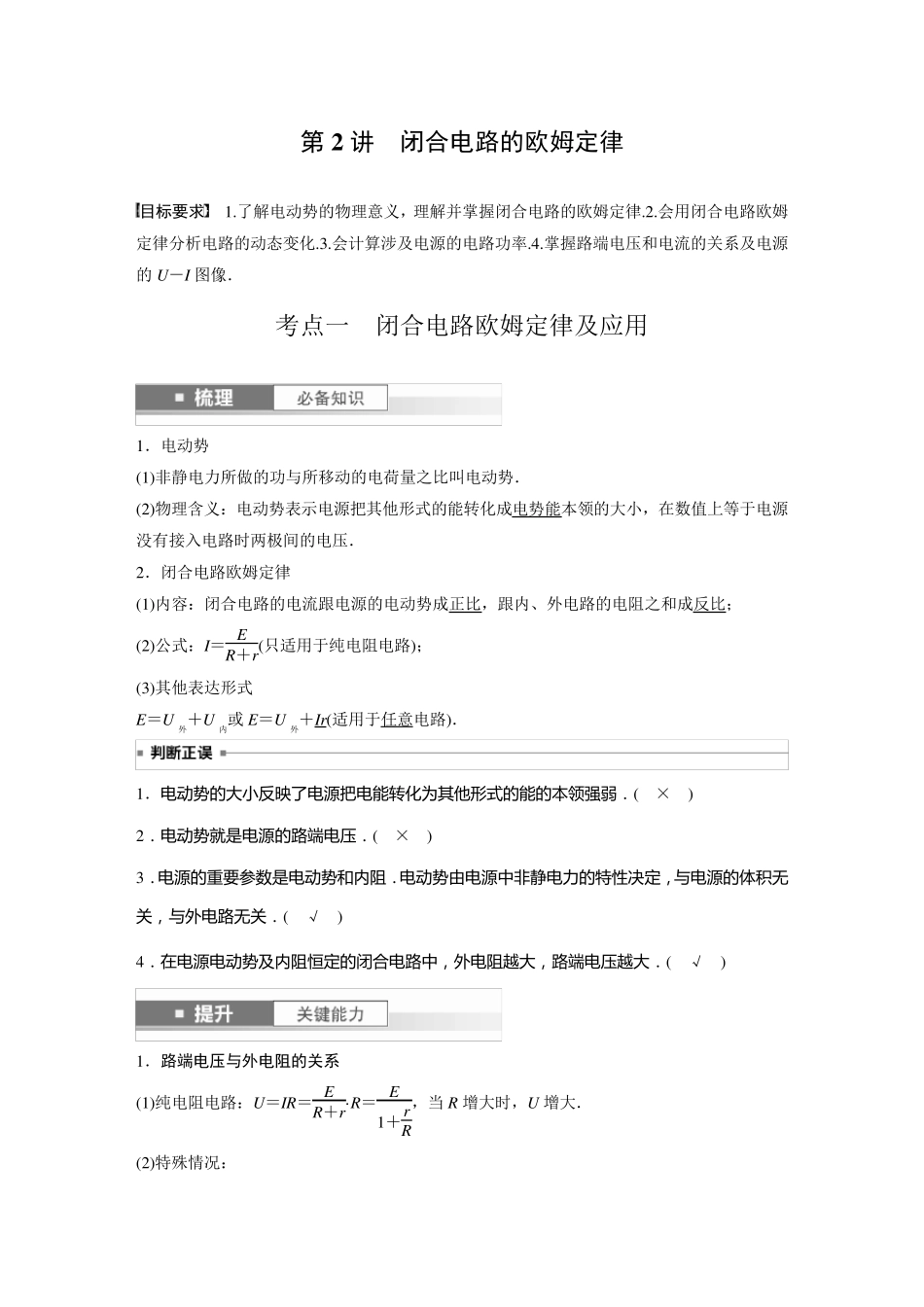

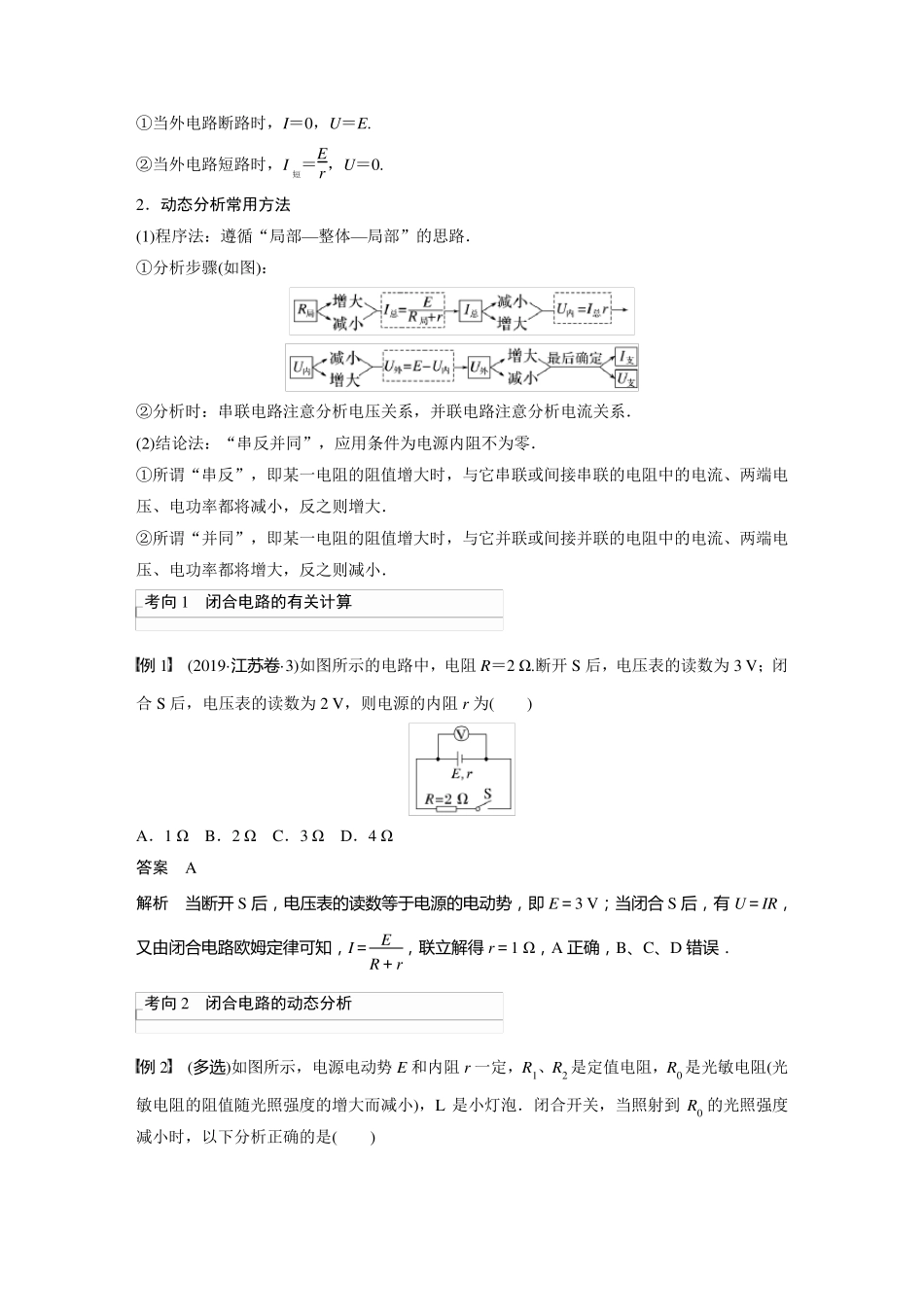

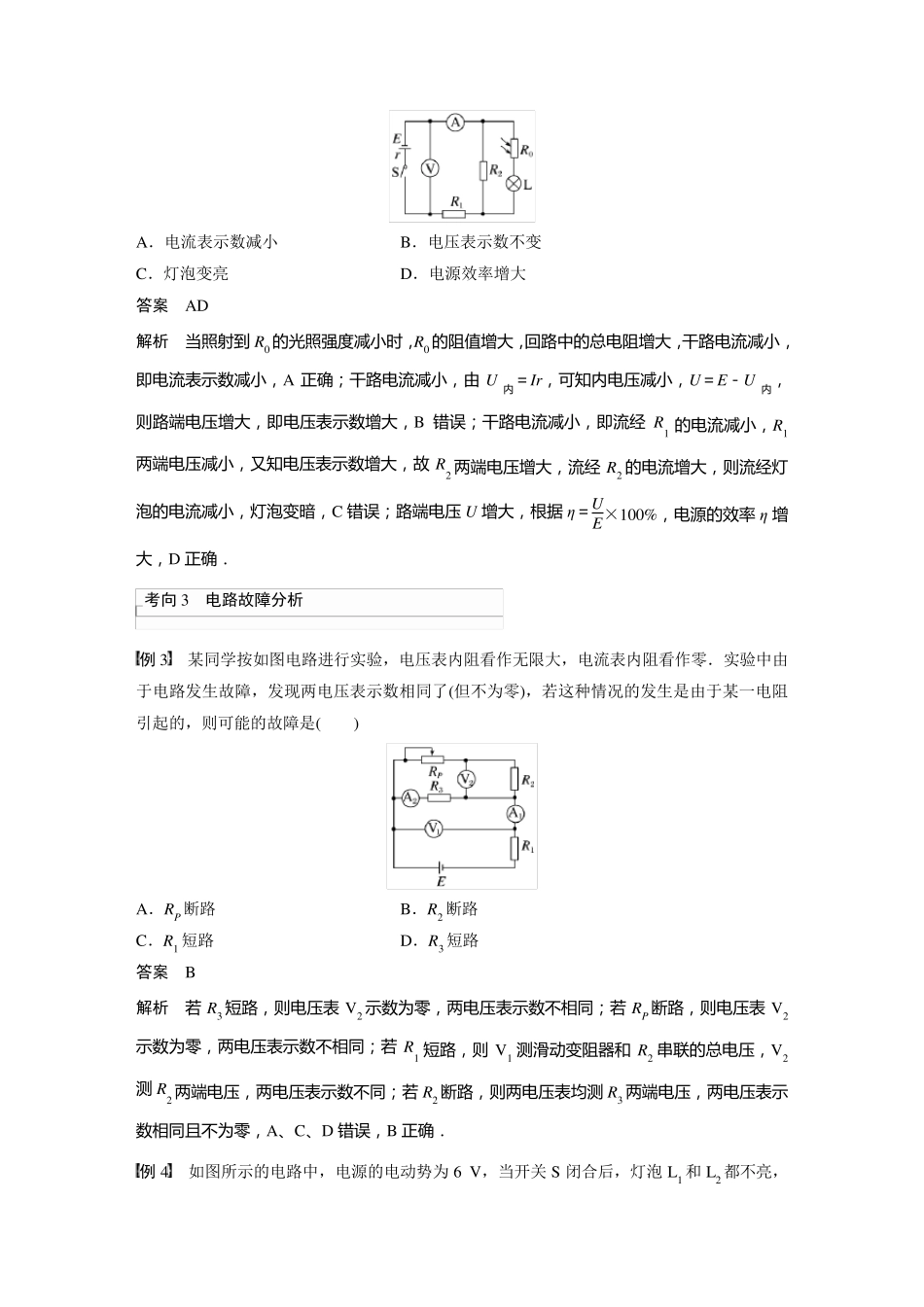

第2 讲 闭合电路的欧姆定律 目标要求 1.了解电动势的物理意义，理解并掌握闭合电路的欧姆定律.2.会用闭合电路欧姆定律分析电路的动态变化.3.会计算涉及电源的电路功率.4.掌握路端电压和电流的关系及电源的U－I 图像． 考点一 闭合电路欧姆定律及应用 1．电动势 (1)非静电力所做的功与所移动的电荷量之比叫电动势． (2)物理含义：电动势表示电源把其他形式的能转化成电势能本领的大小，在数值上等于电源没有接入电路时两极间的电压． 2．闭合电路欧姆定律 (1)内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比； (2)公式：I＝ER＋r(只适用于纯电阻电路)； (3)其他表达形式 E＝U外＋U内或E＝U外＋Ir(适用于任意电路)． 1．电 动 势 的 大 小 反 映 了 电 源 把 电 能 转 化 为 其 他 形 式 的 能 的 本 领 强 弱 ． ( × ) 2． 电 动 势 就 是 电 源 的 路 端 电 压 ． ( × ) 3． 电 源 的 重 要 参 数 是 电 动 势 和 内 阻 ． 电 动 势 由 电 源 中 非 静 电 力 的 特 性 决 定 ， 与电 源 的 体 积 无关 ， 与外 电 路 无 关 ． ( √ ) 4． 在 电 源 电 动 势 及 内 阻 恒 定 的 闭 合 电 路 中 ， 外 电 阻 越 大 ， 路 端 电 压 越 大 ． ( √ ) 1．路端电压与外电阻的关系 (1)纯电阻电路：U＝IR＝ER＋r·R＝E1＋rR，当R 增大时，U 增大． (2)特殊情况： ①当外电路断路时，I＝0，U＝E. ②当外电路短路时，I短＝Er，U＝0. 2．动态分析常用方法 (1)程序法：遵循“局部—整体—局部”的思路． ①分析步骤(如图)： ②分析时：串联电路注意分析电压关系，并联电路注意分析电流关系． (2)结论法：“串反并同”，应用条件为电源内阻不为零． ①所谓“串反”，即某一电阻的阻值增大时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小，反之则增大． ②所谓“并同”，即某一电阻的阻值增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大，反之则减小． 考向1 闭合电路的有关计算 例 1 (2019·江 苏 卷 ·3)如图所示的电路中，电阻R＝2 Ω.断开S 后，电压表的读数为3 V；闭合S 后，电压表的读数为2 V，则电源的内阻r 为( ) A．1 Ω B．2 Ω C．3 Ω D．4 Ω 答案 A 解析 当 断 开 S 后 ...
