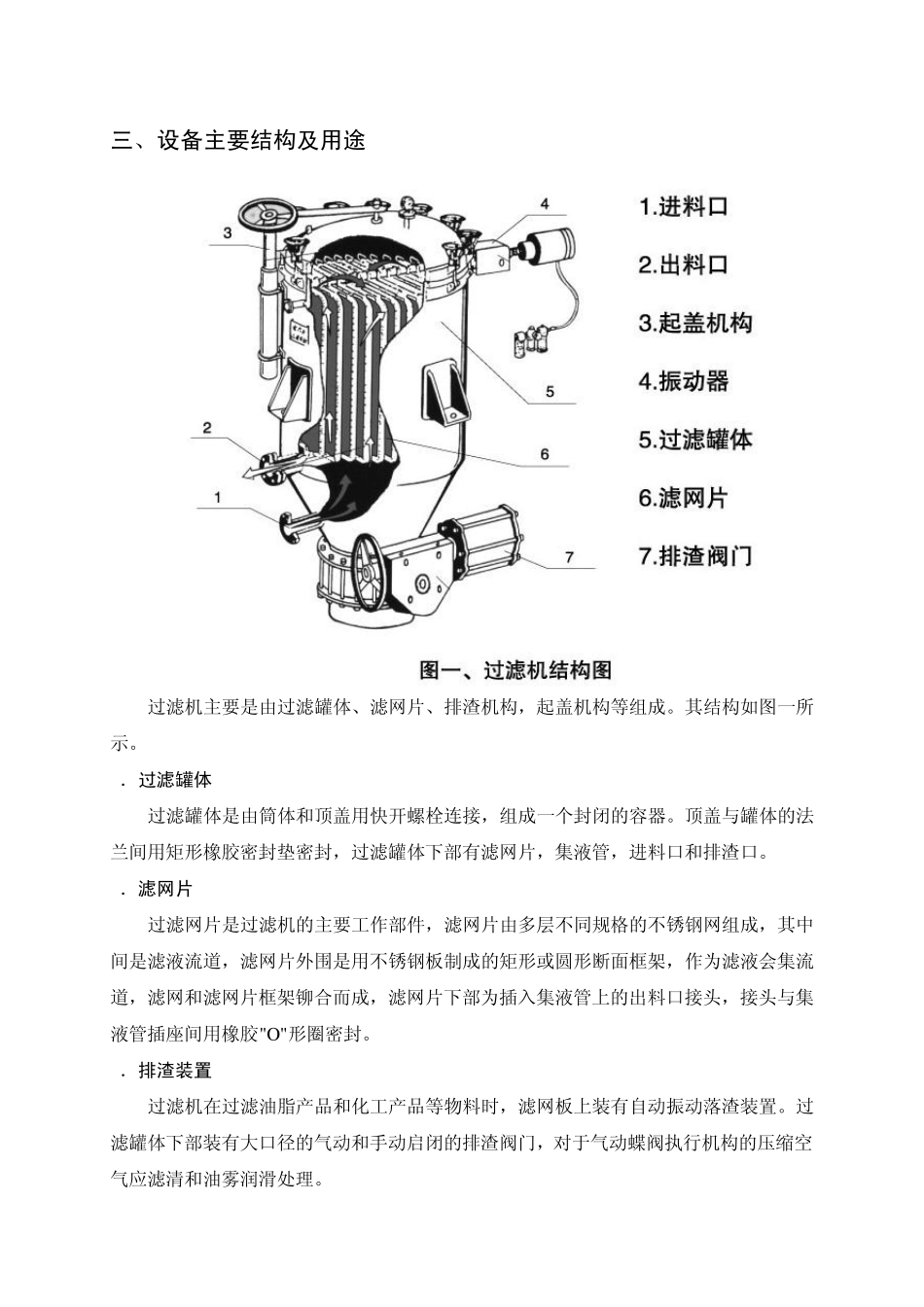

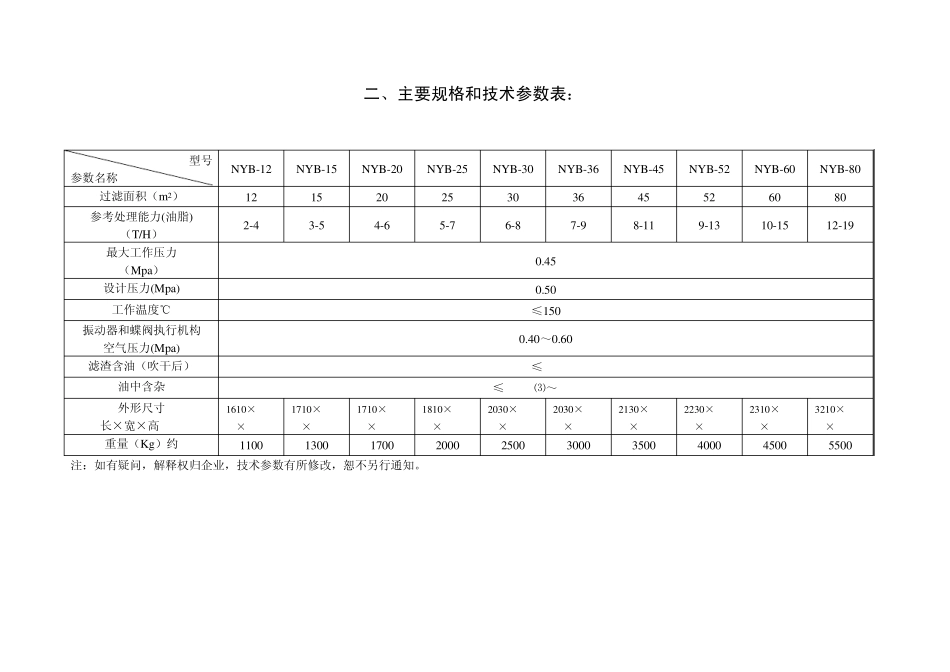

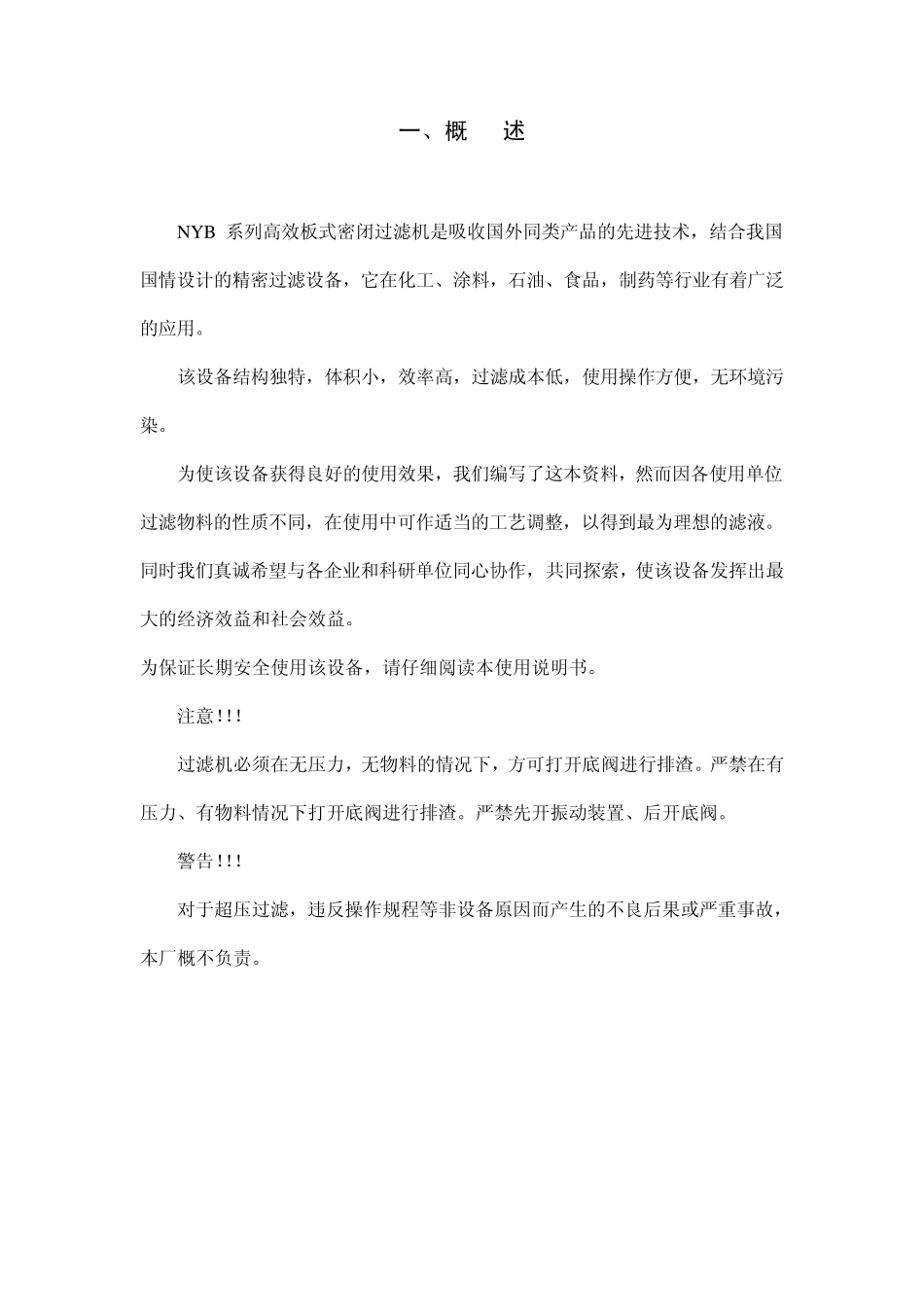

一、概 述 NYB 系列高效板式密闭过滤机是吸收国外同类产品的先进技术，结合我国国情设计的精密过滤设备，它在化工、涂料，石油、食品，制药等行业有着广泛的应用。 该设备结构独特，体积小，效率高，过滤成本低，使用操作方便，无环境污染。 为使该设备获得良好的使用效果，我们编写了这本资料，然而因各使用单位过滤物料的性质不同，在使用中可作适当的工艺调整，以得到最为理想的滤液。同时我们真诚希望与各企业和科研单位同心协作，共同探索，使该设备发挥出最大的经济效益和社会效益。 为保证长期安全使用该设备，请仔细阅读本使用说明书。 注意！！！ 过滤机必须在无压力，无物料的情况下，方可打开底阀进行排渣。严禁在有压力、有物料情况下打开底阀进行排渣。严禁先开振动装置、后开底阀。 警告！！！ 对于超压过滤，违反操作规程等非设备原因而产生的不良后果或严重事故，本厂概不负责。二、主要规格和技术参数表： 型号 参数名称 NYB-12 NYB-15 NYB-20 NYB-25 NYB-30 NYB-36 NYB-45 NYB-52 NYB-60 NYB-80 过滤面积（m2） 12 15 20 25 30 36 45 52 60 80 参考处理能力(油脂) （T/H） 2-4 3-5 4-6 5-7 6-8 7-9 8-11 9-13 10-15 12-19 最大工作压力 （Mpa） 0.45 设计压力(Mpa) 0.50 工作温度℃ ≤150 振动器和蝶阀执行机构 空气压力(Mpa) 0.40～0.60 滤渣含油（吹干后） ≤20% 油中含杂 ≤0.01%⑶～0.0005% 外形尺寸 长×宽×高(mm) 1610×1250×2500 1710×1350×2650 1710×1350×2950 1810×1430×3020 2030×1550×3150 2030×1550×3250 2130×1560×3350 2230×1650×3670 2310×1750×3810 3210×2100×4500 重量（Kg）约 1100 1300 1700 2000 2500 3000 3500 4000 4500 5500 注：如有疑问，解释权归企业，技术参数有所修改，恕不另行通知。 三、设备主要结构及用途 过滤机主要是由过滤罐体、滤网片、排渣机构，起盖机构等组成。其结构如图一所示。 a．过滤罐体 过滤罐体是由筒体和顶盖用快开螺栓连接，组成一个封闭的容器。顶盖与罐体的法兰间用矩形橡胶密封垫密封，过滤罐体下部有滤网片，集液管，进料口和排渣口。 b．滤网片 过滤网片是过滤机的主要工作部件，滤网片由多层不同规格的不锈钢网组成，其中间是滤液流道，滤网片外围是用不锈钢板制成的矩形或圆形断面框架，作为滤液会集流道，滤网和滤网片框架铆合而成，滤网片下部为插入...
