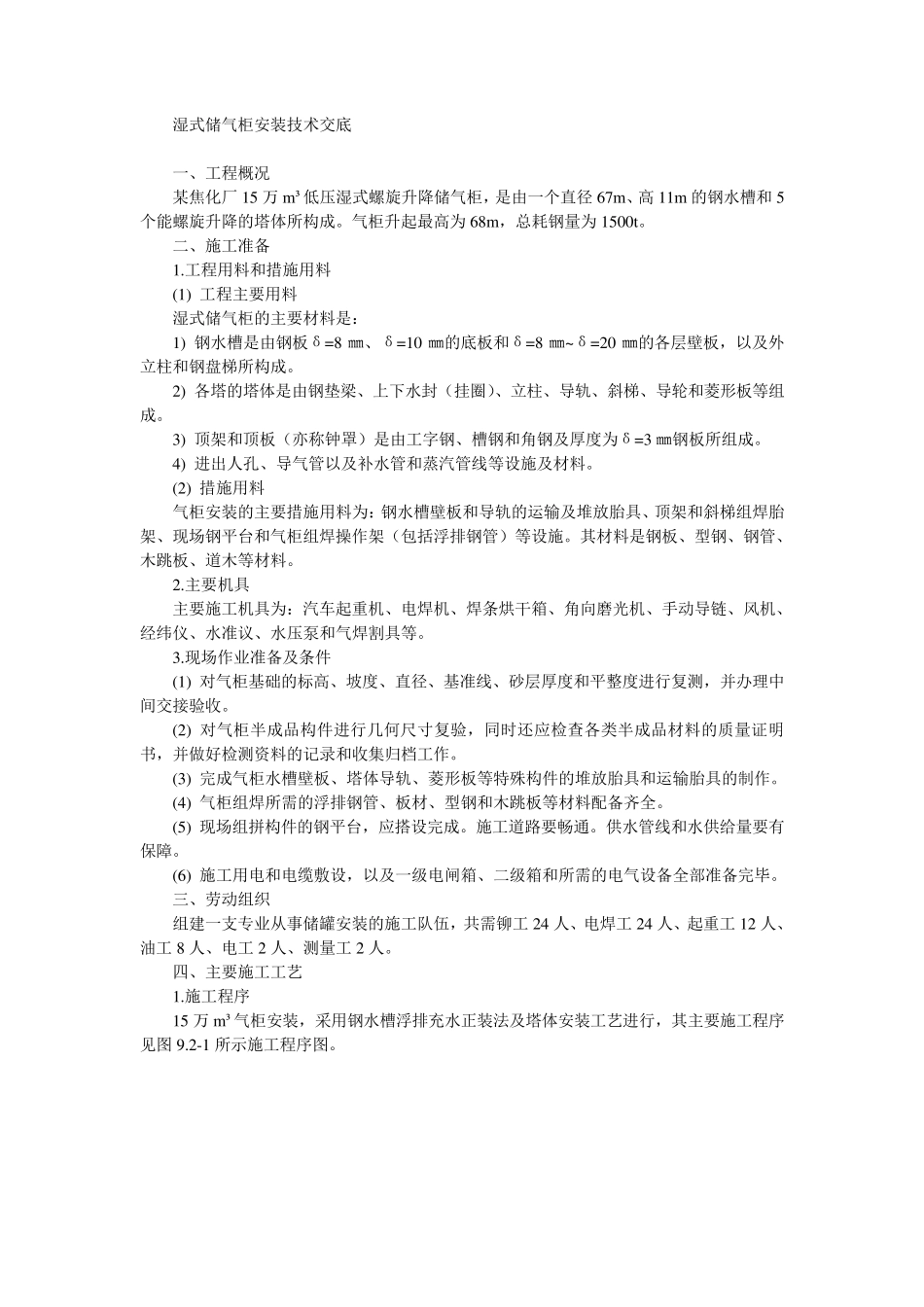

湿式储气柜安装技术交底 一、工程概况 某焦化厂15 万m³低压湿式螺旋升降储气柜，是由一个直径67m、高11m 的钢水槽和5个能螺旋升降的塔体所构成。气柜升起最高为68m，总耗钢量为1500t。 二、施工准备 1.工程用料和措施用料 (1) 工程主要用料 湿式储气柜的主要材料是： 1) 钢水槽是由钢板δ=8 ㎜、δ=10 ㎜的底板和δ=8 ㎜~ δ=20 ㎜的各层壁板，以及外立柱和钢盘梯所构成。 2) 各塔的塔体是由钢垫梁、上下水封（挂圈）、立柱、导轨、斜梯、导轮和菱形板等组成。 3) 顶架和顶板（亦称钟罩）是由工字钢、槽钢和角钢及厚度为δ=3 ㎜钢板所组成。 4) 进出人孔、导气管以及补水管和蒸汽管线等设施及材料。 (2) 措施用料 气柜安装的主要措施用料为：钢水槽壁板和导轨的运输及堆放胎具、顶架和斜梯组焊胎架、现场钢平台和气柜组焊操作架（包括浮排钢管）等设施。其材料是钢板、型钢、钢管、木跳板、道木等材料。 2.主要机具 主要施工机具为：汽车起重机、电焊机、焊条烘干箱、角向磨光机、手动导链、风机、经纬仪、水准议、水压泵和气焊割具等。 3.现场作业准备及条件 (1) 对气柜基础的标高、坡度、直径、基准线、砂层厚度和平整度进行复测，并办理中间交接验收。 (2) 对气柜半成品构件进行几何尺寸复验，同时还应检查各类半成品材料的质量证明书，并做好检测资料的记录和收集归档工作。 (3) 完成气柜水槽壁板、塔体导轨、菱形板等特殊构件的堆放胎具和运输胎具的制作。 (4) 气柜组焊所需的浮排钢管、板材、型钢和木跳板等材料配备齐全。 (5) 现场组拼构件的钢平台，应搭设完成。施工道路要畅通。供水管线和水供给量要有保障。 (6) 施工用电和电缆敷设，以及一级电闸箱、二级箱和所需的电气设备全部准备完毕。 三、劳动组织 组建一支专业从事储罐安装的施工队伍，共需铆工24 人、电焊工24 人、起重工12 人、油工8 人、电工2 人、测量工2 人。 四、主要施工工艺 1.施工程序 15 万m³气柜安装，采用钢水槽浮排充水正装法及塔体安装工艺进行，其主要施工程序见图 9.2-1 所示施工程序图。 图9.2-1 气柜钢水槽浮排充水正装法及塔体安装工艺程序图 2.施工工艺 (1) 钢水槽安装 1) 底板铺设 底板铺设前，应根据施工图纸确定出底板的“十”字基准线，作好标记。根据底板排版图，按照板的编号，底板从中心向四周铺设。底板中幅板的连接形式为搭接，其搭接宽度一般为 50 ㎜，但不能小于 5 倍的板...
