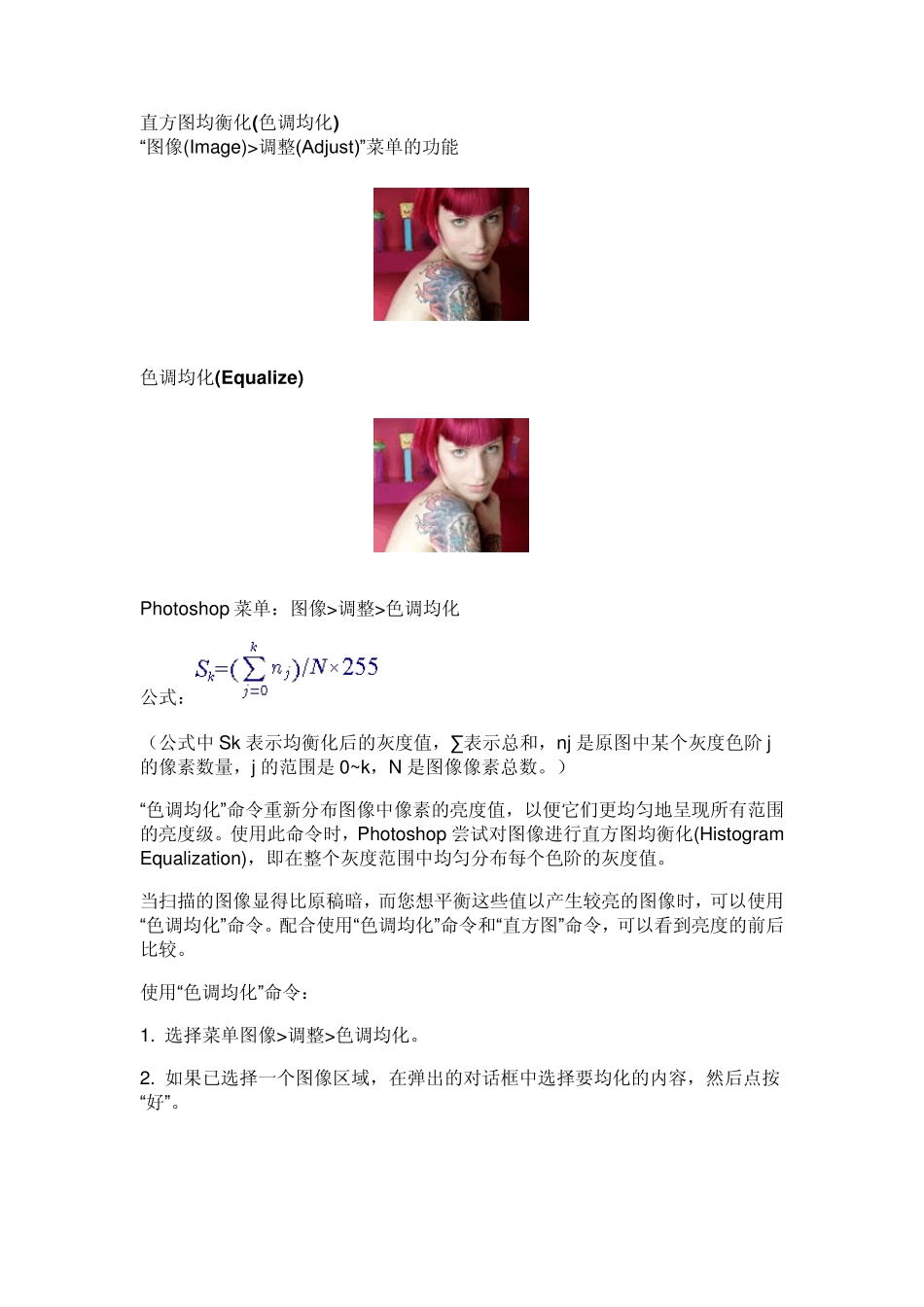

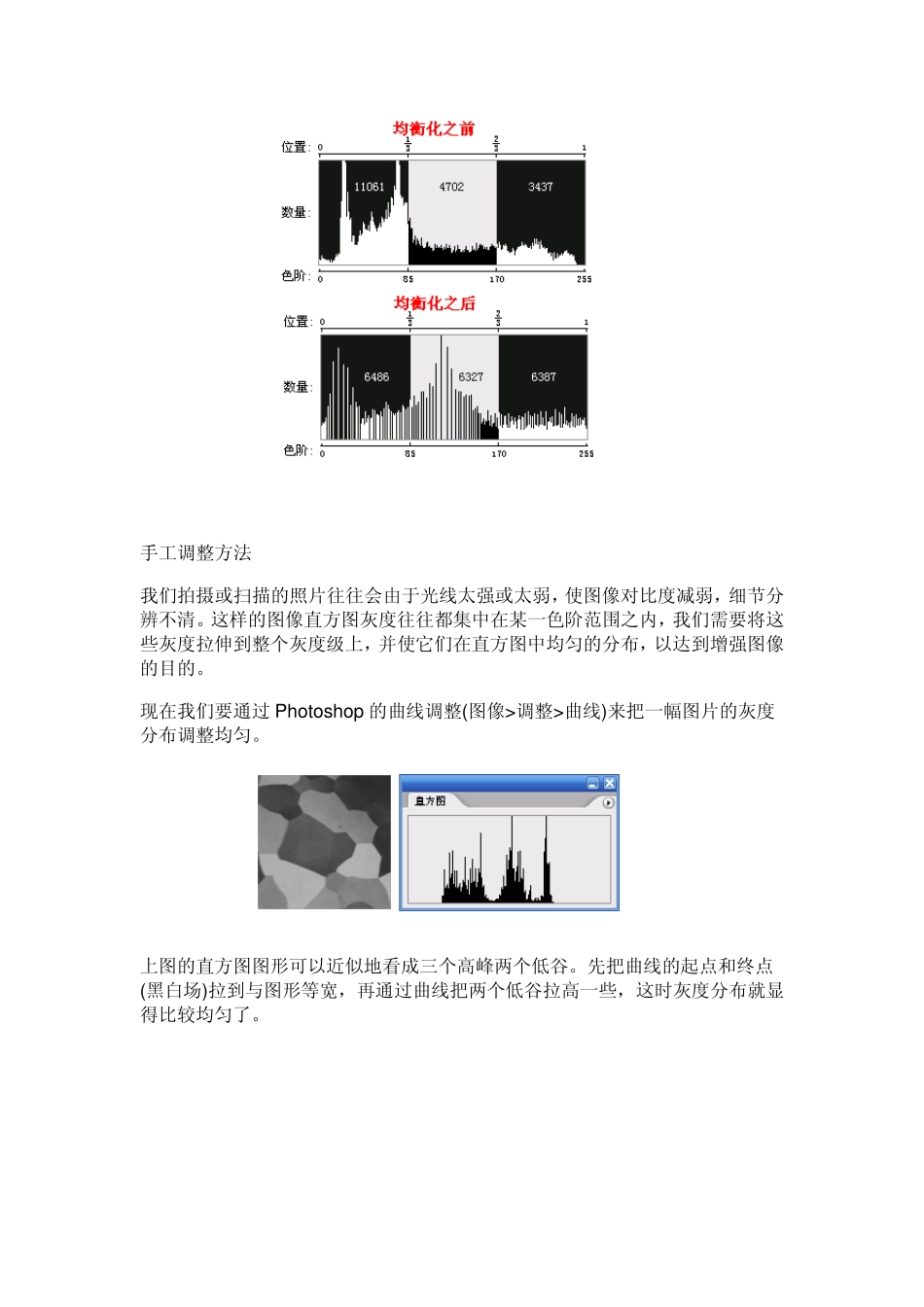

直方图均衡化(色调均化) “图像(Image)>调整(Adjust)”菜单的功能 色调均化(Equalize) Photoshop 菜单：图像>调整>色调均化 公式： （公式中Sk 表示均衡化后的灰度值，∑ 表示总和，nj 是原图中某个灰度色阶j的像素数量，j 的范围是0~k，N 是图像像素总数。） “色调均化”命令重新分布图像中像素的亮度值，以便它们更均匀地呈现所有范围的亮度级。使用此命令时，Photoshop 尝试对图像进行直方图均衡化(Histogram Equalization)，即在整个灰度范围中均匀分布每个色阶的灰度值。 当扫描的图像显得比原稿暗，而您想平衡这些值以产生较亮的图像时，可以使用“色调均化”命令。配合使用“色调均化”命令和“直方图”命令，可以看到亮度的前后比较。 使用“色调均化”命令： 1. 选择菜单图像>调整>色调均化。 2. 如果已选择一个图像区域，在弹出的对话框中选择要均化的内容，然后点按“好”。  “仅色调均化所选区域”只均匀地分布选区的像素。  “基于所选区域色调均化整个图像”基于选区中的像素均匀分布所有图像的像素。 原理 直方图均衡化是一种灰度变换算法，所以我们重点研究灰度图像的直方图均衡化。 绝对的均匀 图A 是一个黑白灰均匀渐变，0~255 的每一个色阶的灰度数量都是相同的。图B的是图A 的像素打乱了顺序随机分布的，每种灰度的数量都与图A 的相同，因而它的直方图也与图A 的相同。 图A 和图B 的直方图。每种灰度数量是相同的，直方图呈一个黑色矩形。 近似的均匀 对于一般的图像，由于每种灰度的像素数量并不相同，我们没办法把每种灰度的分量调得像图A、B 那么均匀，但是可以做到近似的均匀。也就是说，把直方图横向平均分成几份之后，使每一份的像素数量大致相等。 下面是一幅图片的直方图，共有19200 个像素，从左到右平均分成三份。均衡化之后，每份的像素数量都在 6400 左右。 手工调整方法 我们拍摄或扫描的照片往往会由于光线太强或太弱，使图像对比度减弱，细节分辨不清。这样的图像直方图灰度往往都集中在某一色阶范围之内，我们需要将这些灰度拉伸到整个灰度级上，并使它们在直方图中均匀的分布，以达到增强图像的目的。 现在我们要通过 Photoshop 的曲线调整(图像>调整>曲线)来把一幅图片的灰度分布调整均匀。 上图的直方图图形可以近似地看成三个高峰两个低谷。先把曲线的起点和终点(黑白场)拉到与图形等宽，再通过曲线把两个低谷拉高一些，这时灰度分布就显得比较均...
